5 Метрологический контроль состояния аппаратов для гальванизации и электрофореза.

Методика распространяется на аппараты, для гальванизации, например «Поток-1»

1. Операции и средства проверки. Таблица 1 – Средства проверки

Наименование операции	Треб. к сред-м измер-я, испол-х при проверке
1.Внешний осмотр	Не требуется
2.Пров-ка ап-та на соответствие тех. треб-м	Исп-ся приборы и ап-ты, указан. в ЭД
3.Пров-ка электробезопасности	Мегомметр М 4100

2. Условия проверки и подготовка к ней.

При проведении проверки должны соблюдаться следующие условия:

температура 20±5 ºС; относительная влажность при температуре 20±5ºС составляет 60±15%; атмосферное давление 101,3±4 кПа (760+-30 мм рт. ст.); напряжение питающей сети 220 В ±10%.

Перед проведением проверки необходимо выполнить подготовительные работы, указанные в эксплуатационной документации. Все средства измерения должны быть подготовлены в соответствии с инструкцией по эксплуатации. Средства измерения, применяемые при проверке, должны иметь действующие свидетельства (клейма) о поверке.

3. Требования безопасности. а.Проверку могут проводить лица, имеющие группу по электробезопасности не ниже 4, допущенные к данной работе, а также прошедшие инструкцию по технике безопасности. б.На предъявляемые к проверке аппараты медицинские учреждения предоставляют ЭД. в.Запрещается проведение проверки аппарата вблизи металлических труб (водопроводной и отопительной системы), заземленных металлических предметов.

4 Подготовка к проведению проверки. Проверяется наличие ЭД и выполняются подготовительные работы, указанные в ней.

5. Проведение проверки.

5.1 Внешний осмотр. При внешнем осмотре проверяется комплектность аппарата согласно ЭД; исправность сетевого провода; исправность и чёткость фиксации органов управления, состояние наружных поверхностей корпуса аппарата; четкость маркировки лицевой панели.

5.2 Проверка аппарата на соответствие техническим данным.

5.2.1 При проверке применяются: осциллограф С1-19Б, миллиамперметр постоянного тока 0 - 100 мА Кл 0.5, вольтметр Э-545, автотрансформатор ЛАТР – 1, мегомметр М4100, Резистор 5Вт 500 Ом ± 5%, (вместо указанных средств измерений разрешается применять другие, аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью).

5.2.2 Проверка величины максимального тока пациента при помощи миллиамперметра последовательного соединенного с резистором. Сравнить показания встроенного миллиамперметра с образцовым. полученное значение не должно отличаться более чем на величину указанную в эксплуатационной документации. проверить плавность изменения величины тока при вращении рукоятки «регулятор выходного тока».

5.2.3 Проверка коэффициента пульсации тока в цепи пациента осциллографом на нагрузке. полученное значение не должно отличаться более чем на величину указанную в эксплуатационной документации.

5.2.4 Проверка работоспособности аппарата при изменении напряжения питающей сети на

± 10 %относительно номинального. Подключив автотрансформатор к питающей сети, изменить напряжение на ± 10 % относительно номинального, данное изменение контролировать при помощи вольтметра Э545. Измерить величину выходного тока пациента, полученное значение не должно отличаться более чем на величину, указанную в эксплуатационной документации.

5.2.6 Проверка сопротивления изоляции поводися пи помощи мегомметра, величина сопротивления изоляции должна быть не менее: 7 Мом для цепи рабочая часть-сеть; 5 Мом для цепи рабочая часть корпус; 3 Мом для цепи сеть-корпус.

6 Оформление результатов МКС. Результаты МКС считаются положительными, если значения параметров, измеренные в процессе проверки, лежат в пределах, указанных в ЭД. В этом случае выдаётся свидетельство. При отрицательных результатах делается запись в журнале “Техническое обслуживание”, содержащую описание выявленных отклонений и запрещается использование аппарата. Запись удостоверяется подписью лица проводившего МКС.

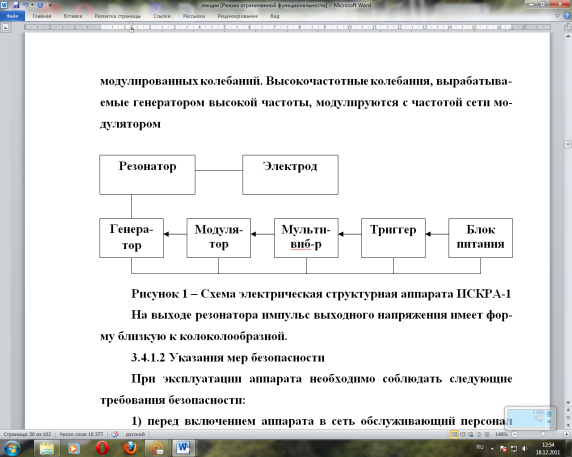

Рисунок 1 – Схема электрическая структурная

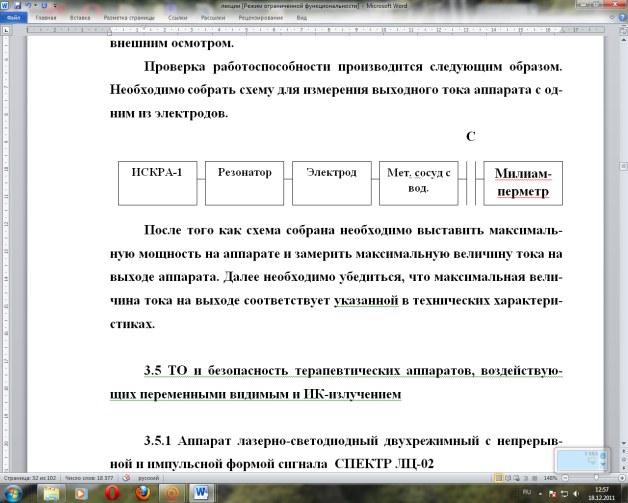

Проверка работоспособности производится следующим образом. Необходимо собрать схему для измерения выходного тока аппарата с одним из электродов.

После того как схема собрана необходимо выставить максимальную мощность на аппарате и замерить максимальную величину тока на выходе аппарата. Далее необходимо убедиться, что максимальная величина тока на выходе соответствует указанной в технических характеристиках.
