Индуктивностью
Элементы электрических цепей могут быть связаны между собой общим магнитным потоком. В этом случае изменение тока в одном элементе является причиной возникновения Э.Д.С. взаимоиндукции в других элементах. Процесс наведения Э.Д.С. само и взаимоиндукции был рассмотрен в лекции 7 (4-й вопрос). Взаимное влияние элементов цепи называется их индуктивной связью и должно учитываться при расчетах.
1. Общие понятия и определения
В лекции 5 дано определения согласного и встречного включения катушек. При согласном включении магнитные потоки самоиндукции и взаимоиндукции в катушках совпадают по направлению, поэтому Э.Д.С. самоиндукции и взаимоиндукции также направлены одинаково. При встречном включении магнитные потоки, а также Э.Д.С. самоиндукции и взаимоиндукции противоположны.

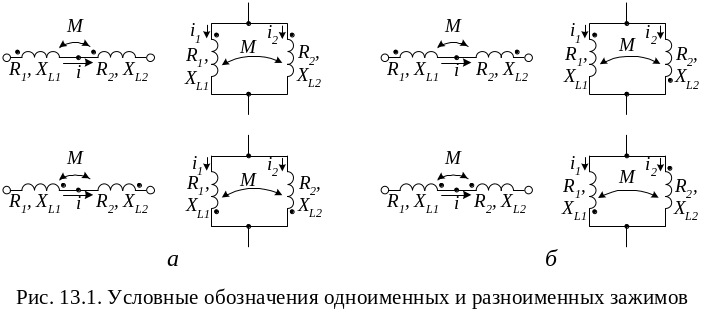

В схемах замещения взаимная индуктивность обозначается символом М и дугой, объединяющей два индуктивно-связанных элемента (рис. 13.1). На схемах начала индуктивно-связанных катушек отмечают точками или звездочками.
Зажимы индуктивно-связанных катушек называют одноименными, если при согласном включении положительное направление токов, принятое в схеме, относительно этих зажимов одинаково (рис. 13.1, а). При встречном включении (рис. 13.1, б) ток в одной катушке направлен к началу, а в другой – к концу.
Качественно Э.Д.С. взаимоиндукции влияет на режим цепи так же, как и Э.Д.С. самоиндукции. Количественно влияние Э.Д.С. самоиндукции оценивают введением индуктивности L и индуктивного сопротивления (10.4) ХL = ω·L. Становится очевидной необходимость ввести понятие взаимоиндуктивного сопротивления ХМ.
Для оценки взаимоиндуктивного сопротивления рассмотрим две индуктивно-связанные согласно включенные катушки. Э.Д.С. самоиндукции и взаимоиндукции, возникающие при синусоидальных токах в обеих катушках, направленных одинаково относительно одноименных зажимов в первой катушке имеют вид соответственно:
Эти же выражения в комплексной форме имеют вид:
Во второй катушке Э.Д.С. самоиндукции и взаимоиндукции определяются выражениями
Э.Д.С. и напряжения самоиндукции и взаимоиндукции имеют одинаковые знаки, так как при согласном включении потоки самоиндукции и взаимоиндукции направлены одинаково. Создаваемый ими эффект противодействия току учитывается введением в расчет индуктивного сопротивления ω·L1, ω·L2 и взаимоиндуктивного сопротивления ω·М.
При встречном включении катушек Э.Д.С. и напряжения самоиндукции и взаимоиндукции будут иметь разные знаки:
Комплексные индуктивное и взаимоиндуктивное сопротивления имеют аналогичные выражения:
2. Расчет электрических цепей с взаимной
ИНДУКТИВНОСТЬЮ
Особенность расчета электрических цепей с взаимной индуктивностью состоит в том, что к параметрам R, L и C добавляется еще один параметр – М. Кроме того, необходимо учитывать, что Э.Д.С. самоиндукции и взаимоиндукции в одном и том же элементе цепи могут иметь одинаковый или противоположный знак.
2.1. Последовательное соединение двух
магнитносвязанных катушек

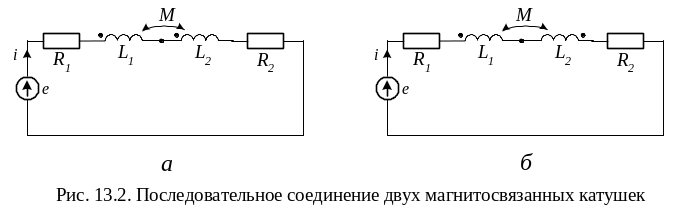

На рис. 13.2, а изображена схема последовательного согласного включения двух катушек, а на рис. 13.2, б – последовательного встречного включения тех же катушек.
При согласном включении
В комплексной форме
.
Здесь
.
Поэтому

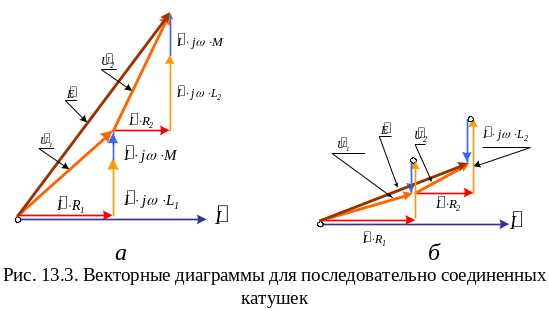

Векторная диаграмма для согласного включения приведена на рис. 13.3, а. На диаграмме введены обозначения:
,
При встречном включении
Отсюда
где
.
Векторная диаграмма для встречного включения при L1 > M и L2 > M изображена на рис. 13.3, б.
