2 6 Шероховатость поверхности. Виды неровностей. Обозначение шероховатости на чертежах.

Шероховатость поверхности характеризуется числовыми значениями параметров ее неровностей (обработанные риски, неровности упругого восстановления, волнистость, структурные неровности плит, спрессованных из древесных частиц), а также наличием или отсутствием ворсистости и мшистости.

При разработке нормативно-технической документации на изделие мебели необходимо руководствоваться ГОСТ 7016 «Древесина. Шероховатость поверхности. Параметры и характеристики».

Требования к шероховатости поверхности устанавливаются одним или несколькими параметрами шероховатости независимо от происхождения неровностей (за исключением анатомических). В числовую характеристику шероховатости не включают ворсистость и мшистость, так как не существует методов их определения. В технических условиях на деталь оговаривают только допустимость или недопустимость этих неровностей.

Согласно стандарту, установлены следующие параметры шероховатости поверхности:

- среднее арифметическое высот отдель­ных наибольших неровностей на поверхности: где - расстояние от высшей до низшей точки 1-й наибольшей неровности; п - число наибольших неровностей (и > 5);

- наибольшая высота неровностей профиля: где - расстояние от средней линии профиля до высшей его точки в пределах базовой длины; - расстояние от средней линии профиля до низшей его точки в пределах базовой длины;

- высота неровностей профиля по десяти точ­кам:

- среднее арифметическое абсолютных от­клонений профиля, которое приближенно вычис­ляется по формуле

где - шаг /-й неровности по впадинам; п - число шагов неровностей по впадинам.Параметр S_z является вспомогательным и применяется совместно с одним из параметров или

При разработке рабочей конструкторской документации на чертежах всех деталей необходимо указывать допустимое значение шероховатости поверхности в микрометрах по параметру. Допустимые значения параметров шероховатости поверхности деталей, для которых не предусмотрены защитные или защитно-декоративные покрытия, установлены ГОСТ 16371 «Мебель. Общие технические условия». Для поверхностей, подготовленных к отделке или склеиванию, допустимые значения параметров шероховатости устанавливаются в соответствии с технологическими режимами того или иного процесса.

Допустимые значения параметра Rm следует принимать:

- не более 16 мкм - для пластей и кромок под отделку лицевых и нелицевых внутренних, видимых при нормальной эксплуатации поверхностей (кроме отделываемых полиэфирными лаками); - не более 63 мкм - для поверхностей, отделываемых полиэфирными лаками; - не более 63 мкм - для неотделываемых видимых при эксплуатации поверхностей, а также невидимых, с которыми соприкасается человек или предметы (например, поверхности разделочных досок, боковые поверхности выдвижных ящиков, лотков, кассет и т.д.); - не более 200 мкм - для остальных неотделываемых невидимых при эксплуатации поверхностей; - не более 60 мкм - для поверхностей основы под облицовывание пленочными материалами; - не более 200 мкм - для поверхностей склеиваемых заготовок и поверхностей основы под облицовывание шпоном из древесины и декоративным бумажно-слоистым пластиком.

Допустимые значения параметров шероховатости поверхности достигаются использованием соответствующих методов обработки при соблюдении установленных технологических режимов выполнения процессов, а контроль параметров шероховатости поверхности может осуществляться инструментально или по образцам.

На чертежах нормируемые значения параметров шероховатости обозначают на всех поверхностях.

Если шероховатость поверхности образуется в результате удаления слоя материала (пиление, стро­гание, шлифование), то для ее обозначения приме­няется знак (с полкой). Способ обработки по­верхностей указывают в обозначении шероховато­сти только тогда, когда он является единственным применимым для получения требуемого качества поверхности, например:

Этот знак используется только с полкой.

_{Для обозначения шероховатости поверхностей на чертежах изделий мебели следует использовать знак}

Обозначение шероховатости поверхности на чертеже располагают на линиях его контура, вы­носных линиях, полках линий-выносок, размерных линиях или их продолжениях.

Обозначение шероховатости поверхности знаком (без полки) размещают относительно основной надписи чертежа.

Если шероховатость всех поверхностей по кон­туру детали одинаковая, ее можно обозначать толь­ко один раз на любой из этих поверхностей. При этом применяют знак

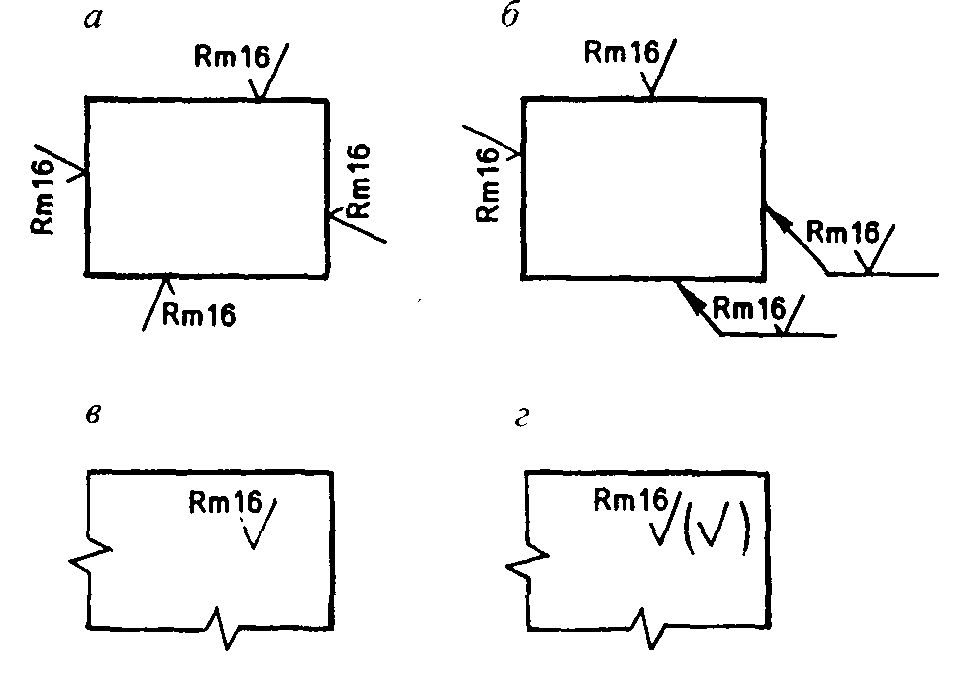

Примеры обозначения шероховатости
