2 4 .Посадки. Их виды, правила выбора и обозначения на чертежах.
При соединении деталей между собой различают поверхности охватывающие (отверстия) и охватываемые (валы, шипы). Характер соединения определяется посадками, которые могут быть подвижными, т.е. с зазором, неподвижными – с натягом, и переходными, допускающими как зазоры, так и натяги (рис. 4.30).
Зазор и натяг характеризуют разность размеров соединяемых деталей. Зазор – это разность размеров отверстия и вала, когда размер отверстия больше размера вала. Натяг – разность размеров вала и отверстия до сборки, если размер вала больше размера отверстия.
Существуют две системы допусков и посадок – отверстия и вала. В системе отверстия предельные размеры отверстий одного номинального размера принимаются постоянными независимо от вида посадок. Посадки достигаются за счет изменений размеров вала. При такой системе размер отверстия считается основным, вала – присоединительным. В системе вала основным является размер вала, а присоединительным – размер отверстия.
В деревообрабатывающей промышленности установлены два положения полей допусков отверстий и одиннадцать положений полей допусков валов с буквенными обозначениями : отверстий – H, IS; валов – a, b, c, h, jS , k, t, y, za, zc, ze.
Отклонение отверстий при положении поля допусков H асимметрично, при этом нижнее отклонение равно нулю, а при положении поля допусков IS – симметрично и равно половине допуска соответствующего квалитета (± IT/2). Поля допусков валов расположены выше нулевой линии (характеризуют натяг) и ниже нулевой линии (характеризуют зазор).
Посадки рекомендуется образовывать путем сочетания основного поля отверстия H с соответствующим полем допуска вала. При этом допуски отверстия и вала должны быть одинаковыми или могут отличаться не более чем на один квалитет (в последнем случае рекомендуется, чтобы больший допуск был у отверстия).
В
обозначение посадки входит общий для
отверстия и вала номинальный размер,
за ним (или в числителе) обозначения
полей допусков отверстия и вала (в
знаменателе) и номер квалитета. Например:
16H13 / h13, или 16H13 – h13, или
;
.
2 5 Допуски формы и расположения поверхностей. Погрешности формы и расположения. Степени точности и их выбор.
Г
ОСТ
6449.3 устанавливает ограничения погрешностей
формы и расположения поверхностей
деталей и сборочных единиц мебели. Их
указывают на чертежах условными
обозначениями.
Выбор видов допусков формы и расположения поверхностей деталей и сборочных единиц определяется конструкцией изделия, его составных частей и техническими требованиями, предъявляемыми к изделию. Числовые значения допусков назначают по степеням точности.
ГОСТом установлено 11 степеней точности допусков формы и расположения поверхностей — от 10-й до 20-й. единиц.
Номинальные размеры деталей и сборочных разбиты на несколько интервалов

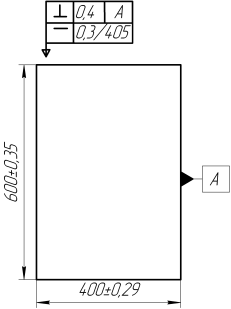

Условные обозначения допусков на чертежах указывают в прямоугольной рамке, разделенной на три части. В первой из них помещают обозначение допуска, во второй — числовое значение допуска в миллиметрах, в третьей — буквенное обозначение базы или поверхности, с которой связан допуск расположения. Если для поверхности требуется указать два нормируемых допуска, то рамки располагают рядом на соединительной линии. Не допускается пересекать рамки какими-либо линиями. Рамку соединяют с элементом, к которому относится допуск, сплошной тонкой линией, заканчивающейся стрелкой. Если допуск относится к базовой поверхности, то базу обозначают зачерненным треугольником, который соединяют с рамкой соединительной линией.
Кроме непосредственного обозначения допусков на чертежах, они могут также оговариваться общей записью в технических требованиях чертежа в части неуказанных допусков со ссылкой на ГОСТ 6449.5.
Неуказанные предельные отклонения. Форма их записи на чертежах. Неуказанными называются предельные отклонения относительно низкой точности, которые не указывают непосредственно после номинальных размеров, а оговаривают в технических требованиях чертежа общей записью. Существуют три варианта назначения неуказанных отклонений линейных размеров: 1)по квалитетам; 2)по классам точности; 3)сочетанием их вариантов. Последний вариант считается предпочтительным. Классам точности соответствуют следующие квалитеты: классу «точный» – 12-й; «средний» -14-й; «грубый» – 16-й; «очень грубый» – 17-й. Неуказанные предельные отклонения размеров деталей и сборочных единиц изделий мебели предпочтительно назначать по среднему классу точности.
Для
размеров, которые не влияют на характер
соединений и эксплуатационные показатели,
рекомендуется принимать очень грубый
класс точности
.
Если технические требования чертежа
состоят из одного размеров
. Если технические требования состоят
из нескольких пунктов, тогда запись
производится без поясняющих слов,
например:
пункта,
неуказанные предельные отклонения
размеров оговаривают общей записью
вида «неуказанные предельные отклонения
