29 Протокол ip. Структура ip пакета. Сервисы ip протокола

IP - основной протоколом сетевого уровня в стеке. Он обеспечивает передачу дейтаграмм от отправителя к получателям через объединенную систему компьютерных сетей. IP является дейтаграммным протоколом, он не гарантирует доставку пакетов до узла назначения, но старается это сделать. IP относится к протоколам без установления соединений. IP обрабатывает каждый IP-пакет как независимую единицу. Все вопросы обеспечения надежности доставки данных по составной сети в стеке TCP/IP решает протокол TCP. Важной особенностью протокола IP, является его способность выполнять динамическую фрагментацию пакетов при передаче их между сетями с различными, максимально допустимыми значениями поля данных кадров MTU.

Структура IP пакета:

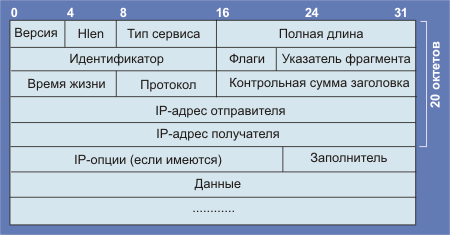

IP-пакет состоит из заголовка и поля данных. Заголовок, как правило, имеющий длину 20 байт, имеет следующую структуру

поле тип сервиса (TOS - type of service) характеризует то, как должна обрабатываться дейтограмма. Это поле делится на 6 субполей:

Субполе Приоритет предоставляет возможность присвоить код приоритета каждой дейтограмме. Значения приоритетов приведены в таблице (в настоящее время это поле не используется).

0 Обычный уровень 1 Приоритетный 2 Немедленный 3 Срочный 4 Экстренный 5 ceitic/ecp 6 Межсетевое управление 7 Сетевое управление

Сервисы IP:

1. Forwarding (передача данных)

2. Гарантия качества

3. Взаимодействие с клиентом (с верхним уровнем)

30 Принципы адресации. Классы сетей. Cidr представление адреса

Основу протокола CIDR составляет идея бесклассовых адресов, где нет деления между полем сети и полем ЭВМ.

IP адрес получает каждый сетевой интерфейс. В каждом пакете присутствует IP адрес.

IP классы сетей.

Тип А 0хх – Network address (128 сетей ,~ 2²⁴ устройств)

Тип В 10x xxx – NA (~2¹⁶ устройств)

Тип С 110 xxx xxx – NA (~256 устройств)

Тип D если адрес начинается с последовательности 1110, обозначает особый, групповой адрес - multicast. Если в пакете в качестве адреса назначения указан адрес класса D, то такой пакет должны получить все узлы, которым присвоен данный адрес.

Тип Е если адрес начинается с последовательности 11110, он зарезервирован для будущих применений.

Это не иерархической разделение.

Для решения этой проблемы и создания сетей, которые имели бы соответствующий требованиям размер, была разработана бесклассовая междоменная маршрутизация (Classless Inter-Doma-in Routing, или CIDR, произносится как "сайдр"). Как видно из названия, CIDR избавляется от классов А, В и С. В системе CIDR для идентификации сети может использоваться не фиксированное число октетов (один, два или три), но любое число битов IP-адреса. Так, к примеру, если организации нужно адресное пространство примерно в четыре раза большее, чем адресное пространство сети класса В, власть предержащие могут определить длину идентификатора сети в 14 битов, таким образом, оставляя 18 битов (в четыре раза больше узлов, чем в сети класса В) на используемое адресное пространство.

Итак, чтобы обозначить конкретную CIDR-сеть, следует указать конкретное значение старших битов, присваиваемое организации в записи через точку, а также число битов, определяющих сеть. Две части записи разделяются символом "слэш". А – начальный адрес диапазона. n – длина диапазона(можно считать длиной маски). CIDR - A/n

10.3/16 – класс B

10.30.5/24 – класс С

	Префикс
Д иапазон адресов 2n		S1, 256 узлов
		S2, 512 узлов
		S4, 1024 узла
		S3, 2048 узлов
	k	n
I P-адрес

преимущества:

• Более экономное расходование адресного пространства

• Уменьшение числа записей в таблицах маршрутизаторов за счет объединения маршрутов - одна запись в таблице маршрутизации может представлять большое количество сетей.
