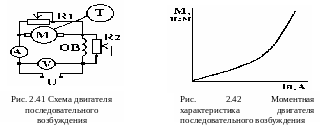

22. Характеристики двигателей последовательного возбуждения
Особенность указанного двигателя в том, что ток возбуждения является током нагрузки, и магнитный поток пропорционален току якоря:
(2.65)
где
—
коэффициент пропорциональности.
Моментная характеристика , при U=const.
Подставим выражение (2.67) в формулу момента двигателя:
(2.68)
Из выражения видно, что моментная характеристика является параболой.
Скоростная (электромеханическая) характеристика , при U=const. Подставим выражение (2.67) в формулу скоростной характеристики:
(2.69)
Скоростная
характеристика является гиперболой.
Если ток якоря равен нулю
,
частота вращения равна бесконечности.
Это означает, что двигатель последовательного
возбуждения нельзя запускать в режиме
холостого хода.
Механическая характеристика , при U=const.
Выразим ток из формулы (2.68).
(2.70)
Подставим полученное выражение в уравнение (2.69):
(2.71)
Механическая характеристика двигателя с последовательным возбуждением — гипербола (рис. 2.44).
С
коростная
и механическая характеристики двигателя
с последовательным возбуждением мягкие
- при изменении нагрузки в значительной
мере меняется частота вращения.
Рабочие характеристики , , , Iя, , , при U=const.
Характеристика
.
Если выражение
подставить в формулу скоростной
характеристики, получим:
(2.72)
Из
формулы видно, что характер кривой
аналогичен скоростной
характеристике.Характеристика
.
Подставим выражение
в формулу момента:
(2.73)
Из формулы видно, что характеристика представляет собой параболу.
Характеристики
,
,
подобны
аналогичным характеристикам двигателя
с параллельным возбуждением.
23. Характеристики двигателя смешанного возбуждения
Характеристики двигателя смешанного возбуждения занимают промежуточное положение между характеристиками двигателей параллельного и последовательного возбуждения.
Моментная характеристика , при U=const.
, (2.74)
где
и
—
потоки параллельной и последовательной
обмоток.
З
нак
плюс соответствует согласному включению
обмоток, когда их потоки совпадают.
Скоростная (электромеханическая) характеристика , при U=const:
(2.75)
Механическая характеристика , при U=const:
(2.76)
Рабочие
характеристики:
аналогична
скоростной,
—
моментной, а
,
,
одинаковы для всех двигателей.
