12. Процесс коммутации в машинах постоянного тока
При вращении якоря секции обмотки, коллекторные пластины которых соприкасаются со щетками, переходят из одной параллельной ветви в другую. При этом в секции ток меняет направление. Процессы, связанные с этим явлением, называются коммутацией. Во время коммутации секция замыкается щеткой накоротко.
В начальный момент коммутации при t=0 щетка касается только пластины 1, и ток в коммутируемой секции равен току параллельной ветви iа (рис. 2.15, а). Ток в коллекторной пластине 1 i1 =2iа.
Когда коллекторная пластина 2 вступает в контакт со щеткой, коммутируемая секция оказывается замкнутой накоротко щеткой. На рис. 2.15,б показан момент t=0,5Тк, когда щетка одинаково перекрывает обе пластины.
В конце коммутации при t=Тк щетка полностью закрывает пластину 2, контакт с пластиной 1 потерян, и ток в коммутирующей секции равен iа, т.е. по значению такой же, как в начале коммутации, а по направлению противоположен. Ток в коллекторной пластине 2 i2 =2iа
Ток в щетке за время коммутации остается неизменным и равным 2iа.
Рис 2.15 Переход
коммутирующей секции из одной параллельной
ветви в другую

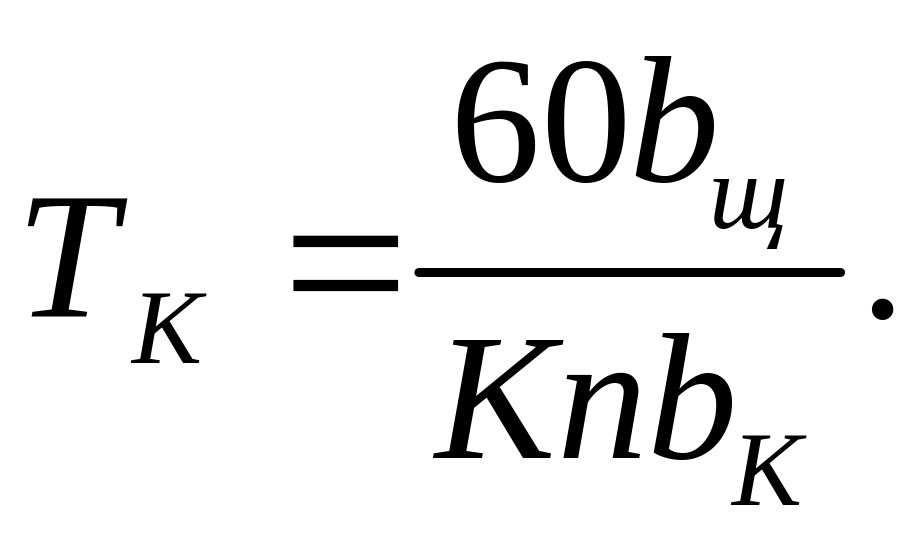

Время, в течение которого коммутируемая секция замкнута накоротко, называется периодом коммутации Тк (Тк=0,001-0,0001 с):
где bщ , bК— ширина щетки и коллекторной пластины;
Для определения закона изменения тока в коммутируемой секции примем допущения:
1) удельное переходное сопротивление контакта «щетка-коллектор» постоянно и не зависит от плотности тока в щетке;
2) электрическое сопротивление коммутируемой секции по сравнению с переходным сопротивлением контакта щеток мало и им можно пренебречь.
Для токов коммутируемой секции согласно первому закону Кирхгофа:
(1)
где i1 и i2 — токи, проходящие через коллекторные пластины;
iа — ток параллельной ветви обмотки;
iк — ток коммутируемой секции.

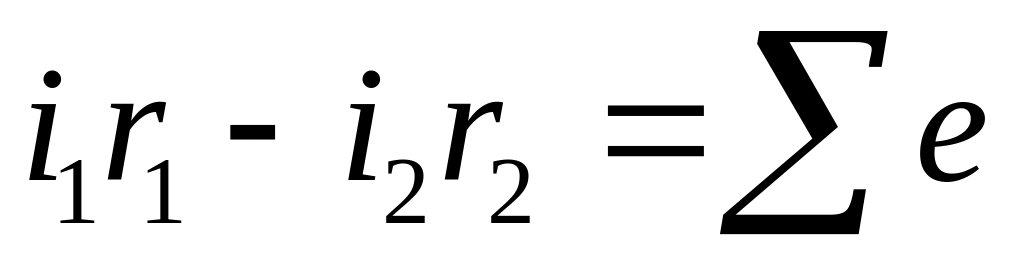

По второму закону Кирхгофа для короткозамкнутой секции
(2)
где r1 и r2 — cопротивления щеточного контакта под первой и второй
коллекторной пластиной;
Σе — сумма ЭДС, наведенных в коммутируемой секции.

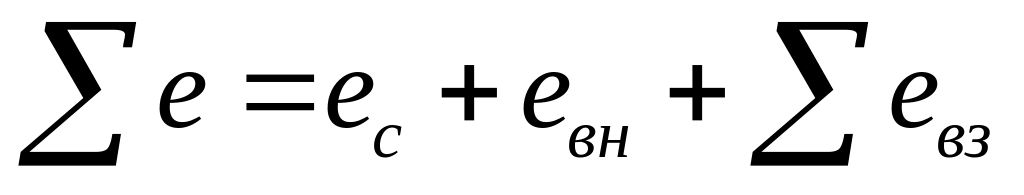

В Σе входят ЭДС самоиндукции секции ес и ЭДС вращения от внешнего поля евн в коммутационной зоне, где расположены проводники короткозамкнутой секции. Если ширина щетки больше ширины коллекторной пластины, то одновременно замыкаются накоротко несколько секций. В этом случае Σе включает в себя ЭДС взаимоиндукции Σевз, возникающие в результате взаимодействия соседних короткозамкнутых секций.
ЭДС самоиндукции:
где
—
индуктивность коммутируемой секции.

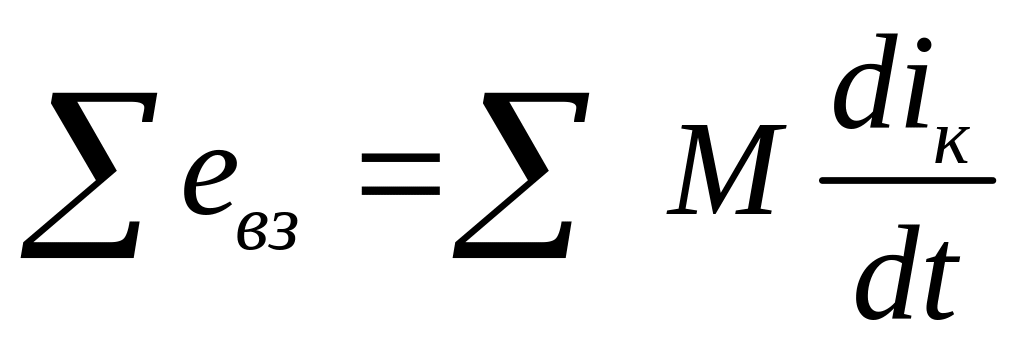

ЭДС взаимоиндукции:
где ∑М— взаимная индуктивность одновременно коммутируемых секций.
ЭДС внешнего поля евн
где Вк — магнитная индукция в зоне коммутации;
l — длина активных частей секции;
— число витков в
секции;
—
линейная скорость секции.
Подставляя (1) в (2), получаем выражение для тока коммутируемых секций
(3)
При перемещении коллекторных пластин относительно щетки с течением времени сопротивления r1 и r2 изменяются. Аналитически записать выражения для r1 и r2 невозможно, так как, кроме механического соприкосновения, контакт между щеткой и коллектором происходит и через мельчайшие частицы графитной и медной пыли, а также через воздушные ионизированные участки при сильном нагревании графитовых пылинок и отдельных точек контакта. Поэтому приближенная классическая теория коммутации учитывает только контакт площади соприкосновения щетки с коллекторной пластиной.

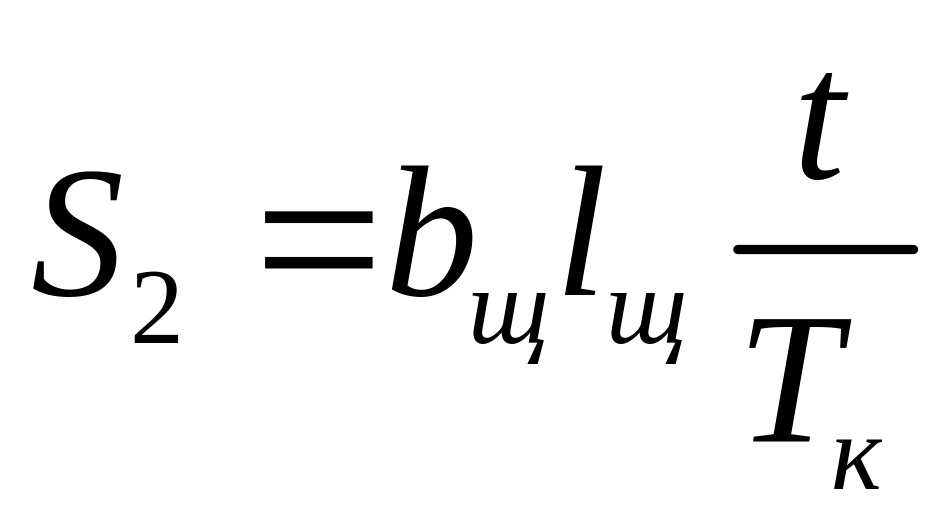

При равномерном вращении щетка с постоянной скоростью набегает на коллекторную пластину 2. Поэтому во время коммутации площадь соприкосновения щетки с этой пластиной S2 возрастает пропорционально времени t, если 0≤ t ≤Тк.
где bщ — ширина щетки, мм;
lщ —длина щетки в осевом направлении машины.

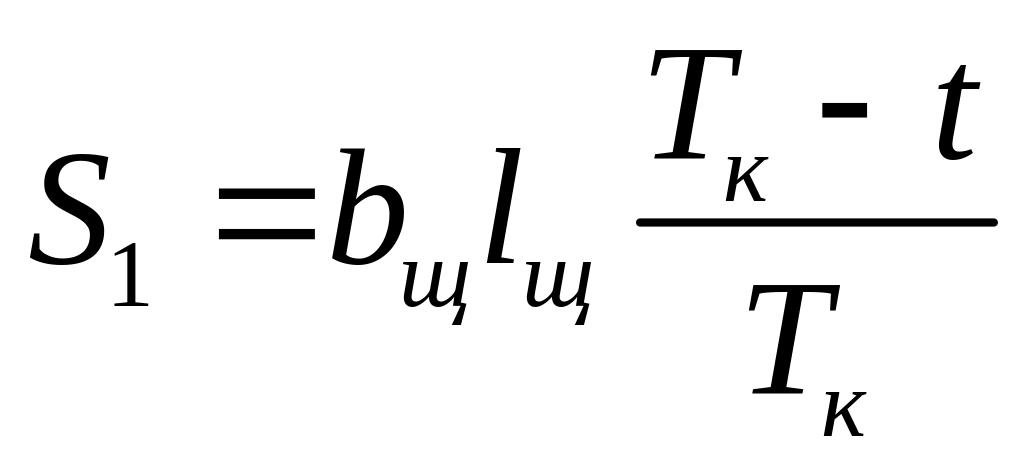

В то же время щетка сбегает с коллекторной пластины. Площадь соприкосновения щетки с пластиной 1 S1 уменьшается пропорционально времени t, если 0≤ t ≤Тк.

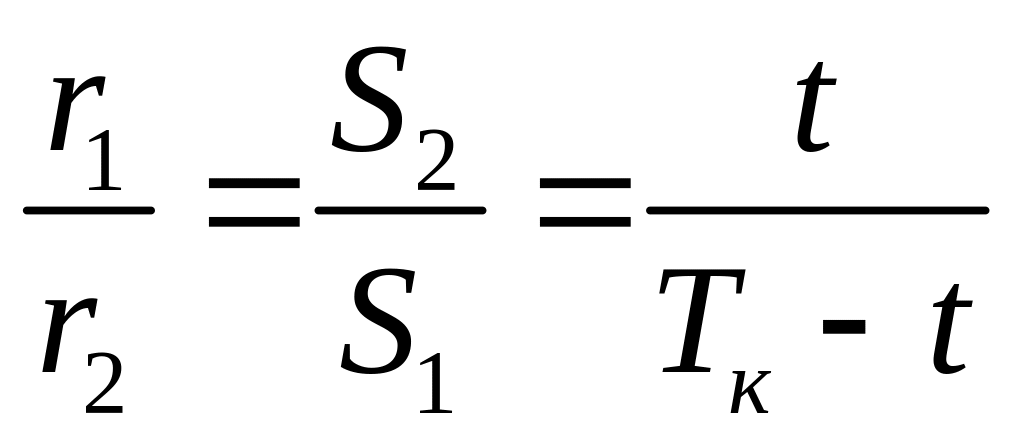

Сопротивления щеточных контактов обратно пропорциональны площадям их соприкосновения с коллекторными пластинами:
(4)

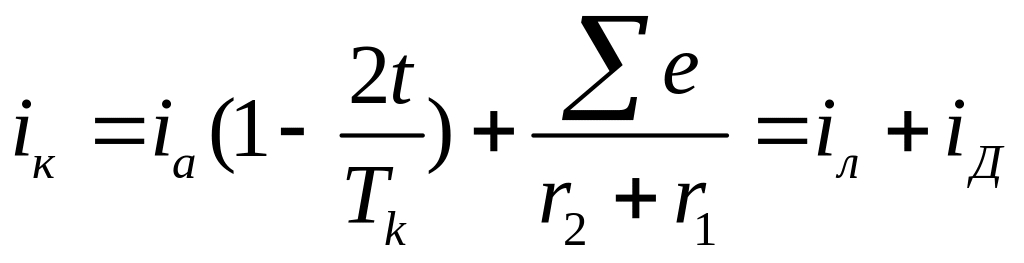

Деля первый член правой части уравнения (3) на r2, и подставляя в него выражение (4), получим выражение изменения тока в коммутируемой секции:
где iл — линейная составляющая тока коммутации;
iД — добавочная составляющая, определяемая суммой ЭДС Σе и сопро-
тивлением контура коммутируемой секции.
