28. Асинхронный ход и ресинхронизация синхронных машин
Наличие демпферной обмотки позволяет синхронным машинам работать не только в синхронном, но и в асинхронном режиме при выпадении из синхронизма.
Выпадение из синхронизма может быть при снижении напряжения в сети, уменьшении тока возбуждения или резком увеличении внешнего момента, когда внешний момент превзойдет Mmax. После выпадения из синхронизма угловая скорость ротора становится больше синхронной, если машина работала генератором, или меньше синхронной, если она работала двигателем.
По мере отклонения скорости ротора от скорости поля скольжение возрастает, постепенно увеличивается асинхронный электромагнитный момент и при некотором скольжении
внешний момент может быть уравновешен асинхронным электромагнитным моментом. Т.е. после выпадения из синхронизма синхронная машина может перейти в асинхронный режим.
После перехода в асинхронный режим надо снять возбуждение. При этом исчезает знакопеременный синхронный момент, вызывающий колебания угловой скорости и токов в обмотке якоря. После отключения тока возбуждения устанавливается асинхронный режим со скольжением s, в котором сохраняется прежняя активная мощность P. Однако реактивная мощность в сеть не генерируется, а потребляется из сети, как в асинхронной машине.
Допустимая длительность асинхронного режима зависит от потерь, выделяющихся в короткозамкнутых контурах ротора Pэ2 = sPэм ≈ sP. Она должна быть оценена заранее проведенными тепловыми расчетами. Длительная работа в асинхронном режиме обычно возможна при несколько сниженной мощности (турбогенераторах до 50—70 % Pн).
Поскольку в асинхронном режиме машина не генерирует в систему реактивную мощность, после устранения неисправностей, приведших к выпадению из синхронизма, она должна быть снова переведена в синхронный режим. Процесс перевода из асинхронного режима в синхронный называется ресинхронизацией.
Процесс ресинхронизации аналогичен процессу самосинхронизации. Если скольжение в асинхронном режиме меньше скольжения, при котором возможно втягивание в синхронизм, то ресинхронизация может быть осуществлена без предварительной разгрузки машины. Для этого достаточно включить питание обмотки возбуждения, после чего в процессе нарастания тока возбуждения ротор втянется в синхронизм. Если скольжение в асинхронном режиме больше скольжения, при котором возможно втягивание в синхронизм, нужно машину предварительно несколько разгрузить, а затем включить питание обмотки возбуждения.
29. Внезапное короткое замыкание синхронной машины
Короткие замыкания в электрических машинах протекают быстро и называются внезапными.
Рассмотрим трехфазное короткое замыкание на зажимах обмотки якоря неявнополюсного синхронного генератора. При коротком замыкании ток в обмотке якоря возрастает до значения iК. Активное сопротивление обмотки якоря мало по сравнению с индуктивным, поэтому ток короткого замыкания можно считать реактивным. Ток якоря имеет периодическую и апериодическую составляющие:
iК= iКП+ iКА.
Ток якоря создает размагничивающий магнитный поток реакции якоря Фа, который уменьшает результирующий магнитный поток машины ΣФ. При изменении результирующего магнитного потока наводятся ЭДС в обмотке возбуждения ЕОВ и в демпферной обмотке ЕД , под действием которых в обмотках возникают токи iОВ и iД соответственно. Распределение токов в контурах ротора определяется только собственными и взаимными индуктивностями. В контуре демпферной обмотки, имеющем большую связь с обмоткой якоря, в начальный момент возникает больший ток.
Осциллограммы тока возбуждения iОВ и тока в демпферной обмотке iД показаны на рисунке.
Индуктивное сопротивление машины, пропорциональное магнитной проводимости пути потока, при этом уменьшается до сверхпереходного значения. Одну фазу обмотки генератора можно представить схемой замещения:

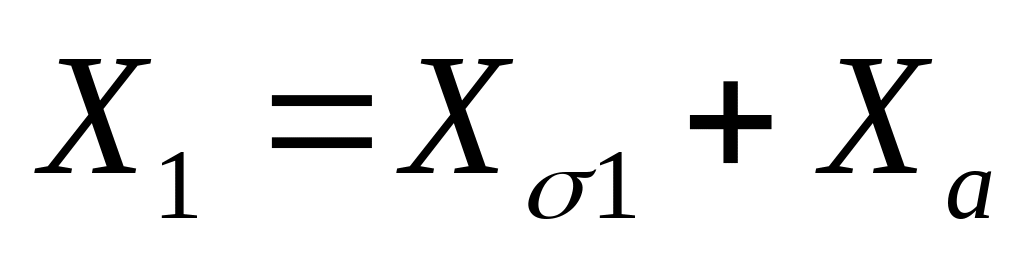

Тогда сверхпереходное сопротивление равно:
,
где Х1 – реактивное сопротивление рассеяния обмотки статора;
Ха – реактивное сопротивление реакции обмотки статора;
Хв – реактивное сопротивление рассеяния обмотки возбуждения;
Хд – реактивное сопротивление рассеяния демпферной обмотки.

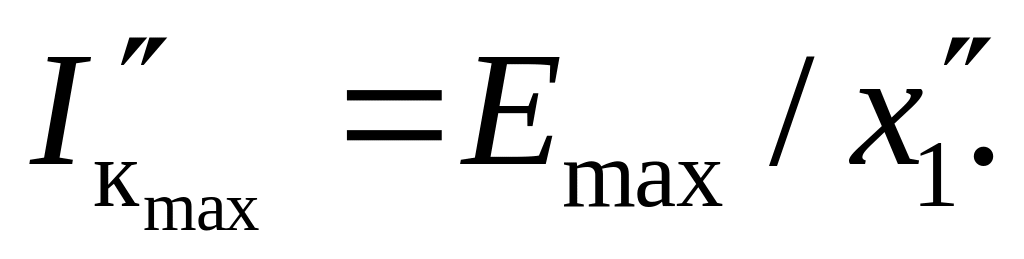

Резкое уменьшение сопротивления приводит к резкому увеличению тока короткого замыкания, который называется сверхпереходным током короткого замыкания, амплитудное значение которого равно:

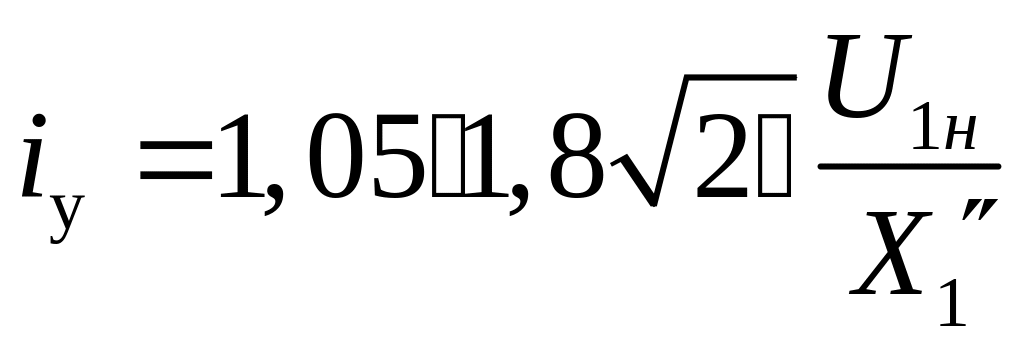

Поскольку ЭДС в фазах обмотки якоря сдвинуты по времени, начальный угол α0 для них различен и токи фаз в переходном периоде различны. Значение тока короткого замыкания максимально в той фазе, где α0=0. Максимальное значение тока будет примерно через полпериода после начала короткого замыкания и называется ударным шоком:
где коэффициент 1,05 учитывает возможность увеличения напряжения на 5% выше номинального, коэффициент 1,8 – затухание тока. Ударный ток не должен превышать амплитуду номинального тока якоря более чем в 15 раз.
Вследствие потерь в контурах ротора свободные токи начинают затухать. Процесс затухания начинается с перераспределения свободных токов в контурах пропорционально их постоянным времени. Ток в контуре возбуждения, имеющем большую постоянную времени, увеличивается по сравнению со своим начальным значением, а в демпферном контуре уменьшается.
Так как число витков демпферной обмотки небольшое, то постоянная времени демпферного контура мала. Поэтому очень быстро, в течение сотых долей секунды, ток и магнитный поток демпферного контура затухает. Магнитный поток статора начинает заходить в ротор в зоне демпферной обмотки. Индуктивное сопротивление машины увеличивается до переходного значения. Одну фазу обмотки генератора можно представить схемой замещения:
Переходное сопротивление генератора равно:
Амплитудное значение переходного тока:
Наконец, спустя 2-5с затухает ток и магнитный поток обмотки возбуждения, вызванный изменением результирующего магнитного потока. Магнитный поток реакции якоря идет через ротор, и машина переходит в установившийся режим, сопротивление ее равно синхронному:
.
.
Фазу обмотки генератора можно представить схемой замещения:
Ток статора уменьшается до установившегося значения:
Установившийся ток короткого замыкания сравнительно невелик (в некоторых машинах он меньше номинального), так как поле якоря сильно размагничивает машину. То есть
Фрез « Фf ,
Е « Еf.

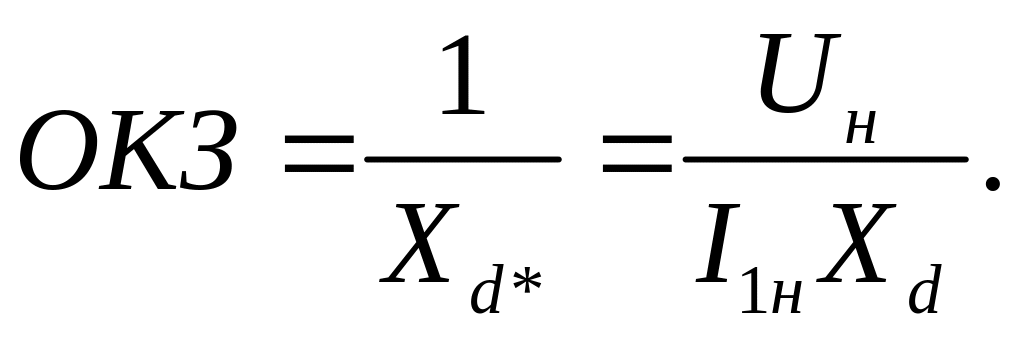

Величину установившегося тока короткого замыкания, который возникает при номинальном токе возбуждения, характеризует отношение короткого замыкания:
Для неявнополюсных машин ОКЗ=0,5-1,0, для явнополюсных - ОКЗ=0,8-1,8.
При коротких замыканиях во внешней цепи релейная защита отключает синхронный генератор от сети. При внутренних замыканиях в генераторе отключение его от внешней цепи не ликвидирует короткое замыкание, так как в обмотке якоря продолжает проходить большой ток. В этом случае уменьшают магнитный поток обмотки возбуждения с некоторой ограниченной скоростью, при которой не возникают чрезмерные перенапряжения – то есть выполняют гашение магнитного поля. Применяют две схемы гашения поля. В одной из них обмотка возбуждения отключается автоматом гашения поля от возбудителя и замыкается на гасящий резистор, сопротивление которого в 4 — 5 раз больше сопротивления обмотки возбуждения. В другой схеме скорость уменьшения тока возбуждения ограничивается путем удлинения времени горения дуги в автомате гашения поля, который размыкает цепь обмотки возбуждения. При гашении поля требуется усиливать изоляцию обмотки возбуждения.
Гашение поля мало влияет на характер переходного процесса нарастания тока якоря, так как он достигает максимального значения примерно через полпериода, а за это время защита не успевает сработать. Оно лишь уменьшает время, в течение которого по обмотке проходит ток короткого замыкания и снижает вероятность повреждения машины этим током.
Внезапное короткое замыкание представляет опасность для синхронного генератора из-за значительного возрастания электромагнитных сил, действующих на обмотки, а также появления больших вращающих моментов периодического характера.
Тепловое воздействие токов короткого замыкания на обмотки при правильном функционировании защитных устройств опасности не представляет.
Электромагнитные силы, возникающие при коротком замыкании, опасны для лобовых частей обмоток. Эти силы F1 образуются при взаимодействии тока статора и магнитного поля в зоне лобовых частей обмотки статора. Также действует сила F2, обусловленная притяжением лобовой части обмотки сталью статора. Силы F1 и F2 стремятся сместить лобовые части по направлению к торцевой поверхности статора. Между соседними лобовыми частями обмотки статора действуют силы взаимодействия F3: проводники одной фазной группы притягиваются, а знак сил F3, действующих на проводники различных фазных групп, зависит от типа обмотки и вида короткого замыкания.

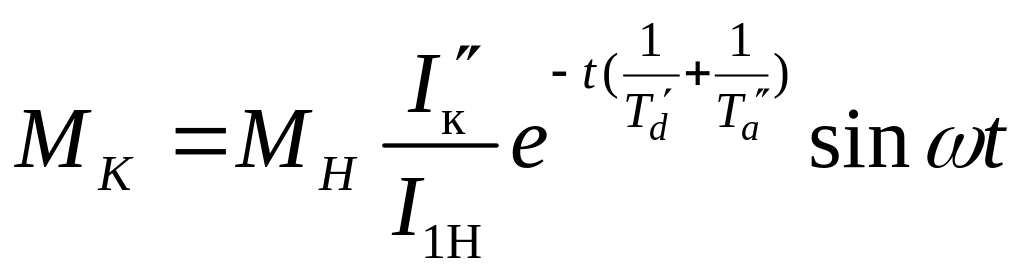

Периодическая составляющая тока короткого замыкания практически чисто реактивная и в образовании электромагнитного момента не участвует. Момент создается взаимодействием апериодической составляющей тока короткого замыкания статора с полем ротора. Момент знакопеременный, так как полюса ротора перемещаются относительно неподвижной намагничивающей силы, созданной апериодическими составляющими. Поле ротора затухает с постоянной времени T'd, апериодическая составляющая тока короткого замыкания — с постоянной времени Т"а (T'а). Значение момента в переходном процессе, полагая, что он изменяется по гармоническому закону, равно
(286)
где МН — момент, соответствующий току номинального режима I1н;
Мк — момент, соответствующий сверхпереходному току
Максимальный вращающий момент возникает в начале процесса и может превышать номинальный в 5— 10 раз. Этот момент воспринимается креплениями активной стали и креплениями статора к фундаменту, часть момента действует на вал между генератором и первичным двигателем. При этом могут быть повреждены вал, соединительная муфта, фундаментные болты.
При несимметричных коротких замыканиях возникающие моменты еще больше, так как появляется момент, обусловленный полем статора обратной последовательности.
