19. Электромагнитная мощность и момент, угловые характеристики синхронных генераторов
Поле якорной обмотки статора 1 имеет полюса Nя и Sя. Вращающееся вместе с ротором поле 2 обмотки возбуждения, имеет полюса N и S. В установившемся синхронном режиме поля обмотки якоря и обмотки возбуждения вращаются с синхронной скоростью n1. Полюсные системы обмоток якоря и обмотки возбуждения неподвижны относительно друг друга. Между ними происходит постоянное взаимодействие и возникает электромагнитная сила F, стремящаяся ориентировать ротор таким образом, чтобы поля обмоток якорной и возбуждения были направлены согласно.
Силы, возникающие при этом, можно моделировать, используя стремящиеся сократиться резиновые нити 3, натянутые между разноименными полюсами систем якоря и обмотки возбуждения.
Если
машина не имеет нагрузки, то разноименные
полюса систем якоря
и обмотки возбуждения
устанавливаются
напротив друг друга по одной оси
и электромагнитный момент отсутствует.
Электромагнитная сила F,
действующая
между полюсами, имеет радиальное
направление.
В генераторном режиме приводной двигатель или турбина создают вращающий момент на валу. Вал генератора вместе с полем ротора поворачивается и опережает поле якорной обмотки на угол Θ. Вследствие этого электромагнитные силы F притяжения полей ротора и статора имеют тангенциальные составляющие Fτ, создающие тормозной электромагнитный момент. С увеличением нагрузки генератора угол Θ увеличивается, т. е. поле статора в большей степени отстает от поля ротора. При увеличении угла Θ в некоторых пределах увеличиваются Fτ и электромагнитный момент генератора. Максимум момента соответствует значению Θ = 90°, когда ось полюсов ротора расположена между осями полюсов суммарного потока.
Если машина переходит в двигательный режим, то на вал действует внешний момент, притормаживающий ротор. Вследствие этого вал двигателя вместе с полем ротора поворачивается и отстает от поля статора на угол Θ. В этом случае тангенциальные составляющие электромагнитных сил меняют направление и возникает вращающий электромагнитный момент двигателя. Таким образом, при переходе из генераторного режима в двигательный установившаяся скорость вращения машины не меняется, а меняется знак угла Θ.
Электромагнитная мощность, передаваемая от ротора к статору электромагнитным полем равна:
Рэм = Р2 + Рэя + Рс.
В синхронных машинах большой и средней мощности потери в обмотке якоря Рэя и потери в стали сердечника Рс малы по сравнению с электрической мощностью отдаваемой генератором сеть. Если ими пренебречь, то электромагнитная мощность будет равна полезной мощности Р2, отдаваемой генератором в сеть:
Рэм ≈ Р2 =m1U1I1 cosφ1.
где
1
— количество фаз;
1
— угол между током
и напряжением
;

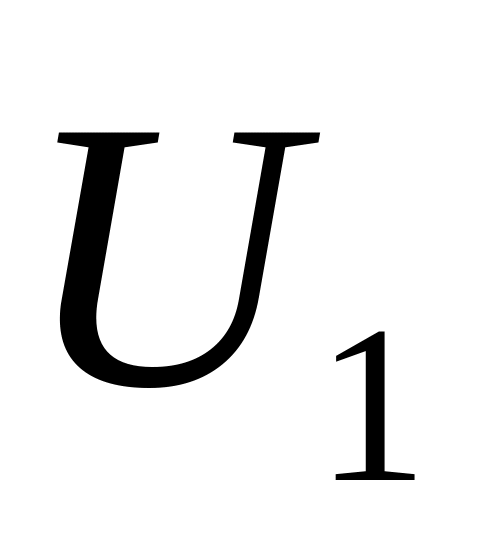

— напряжение генератора, оно равно напряжению сети.
Для упрощения
допустим, что генератор работает на
сеть бесконечной мощности, т.е.
и
.
Чтобы установить, как зависит электромагнитная мощность Рэм явнополюсной синхронной машины от угла нагрузки Θ, рассмотрим упрощенную векторную диаграмму, построенную при R1 = 0.
Рис. Упрощенная векторная диаграмма явнополюсного синхронного генератора
Из векторной
диаграммы:
где Xd = Xσ1 + Xad; Xq = Xσ1 + Xaq.
Тогда
Подставляем

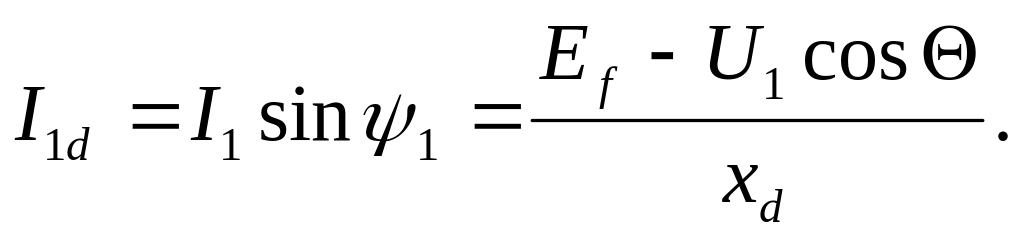

в полученное выражение значения I1d
и I1q.

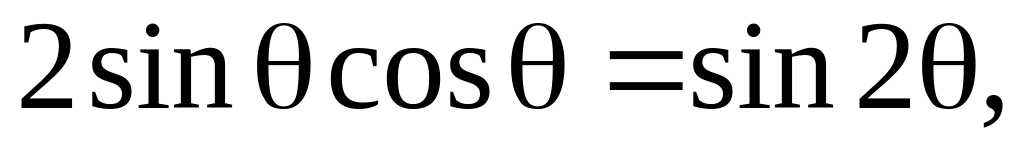

С учетом, что
получим

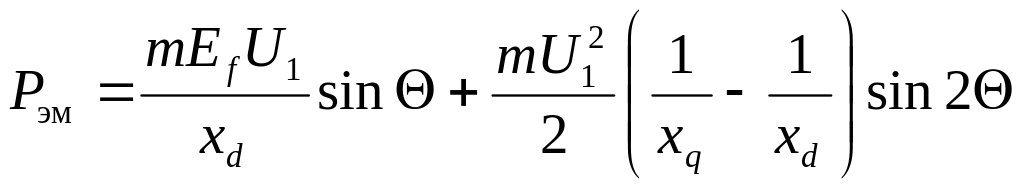

Из уравнения видно, что электромагнитная мощность явнополюсного синхронного генератора состоит из 2 частей. Первая (основная) составляющая связана с возбуждением в машине и зависит от ЭДС Еf. Вторая (реактивная) составляющая существует и при отсутствии возбуждения и обусловлена наличием в явнополюсной машине чисто магнитного момента из-за стремления ротора ориентироваться по оси магнитного поля (подобно магнитной стрелке).
В
неявнополюсной машине
,
а реактивная составляющая электромагнитной
мощности равна нулю. Тогда

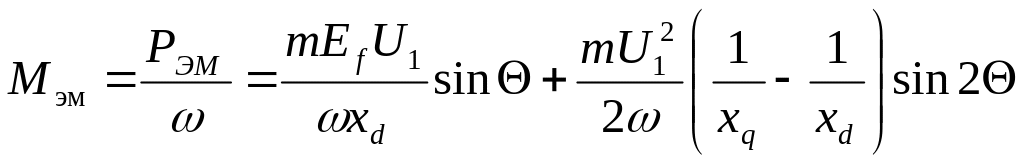

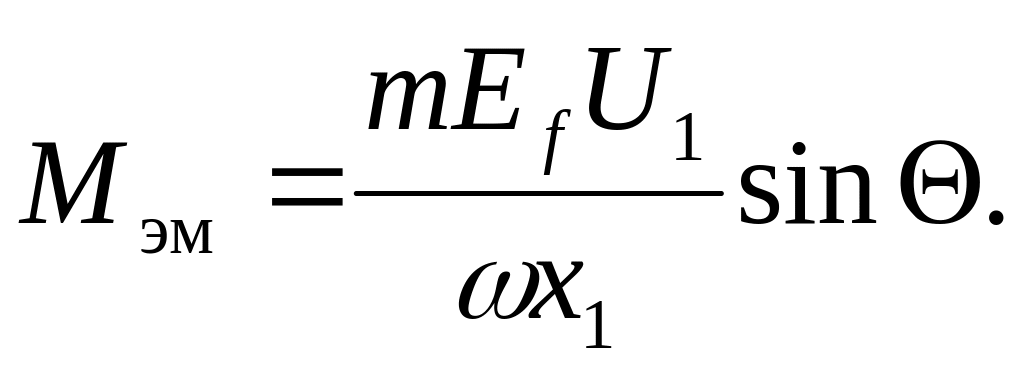

Электромагнитный момент явнополюсного синхронного генератора:
.
неявнополюсного
Кривые Рэм = f(Θ) и Мэм = f(Θ) называют угловыми характеристиками синхронной машины.
Мощность
синхронного генератора зависит от угла
.
Поэтому его называют нагрузочным
углом. Угол
,
соответствующий максимальному
электромагнитному моменту Мmax
, называется
критическим.
У неявнополюсных
синхронных машин угловая характеристика

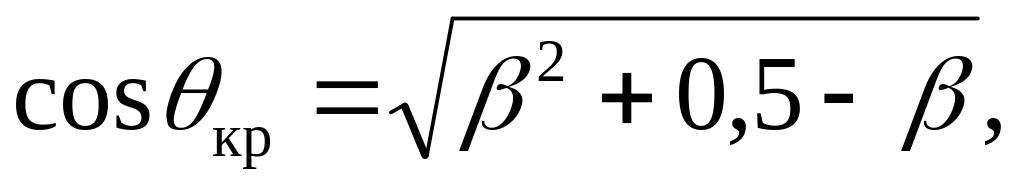

представляет собой синусоиду. Величина
критического угла
.

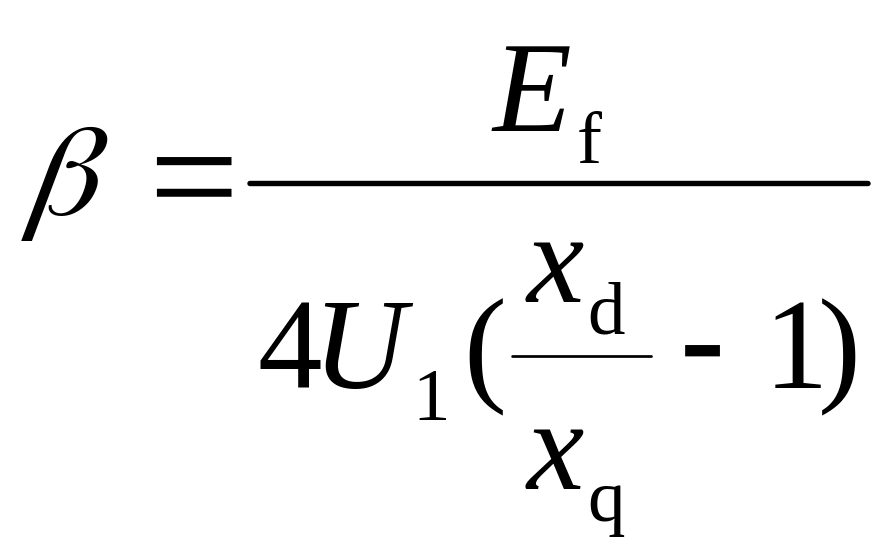

Для явнополюсной машины:
где
.
