23. Земляное полотно (назначение, виды). Особенности проектирования в кривых участках пути..

ЗП - представляет собой комплекс грунтовых сооруже­ний, получаемых в результате обра­ботки земной поверхности и предна­значенных для укладки верхнего строения пути, обеспечения устойчи­вости пути и защиты его от воз­действия атмосферных и грунтовых вод.

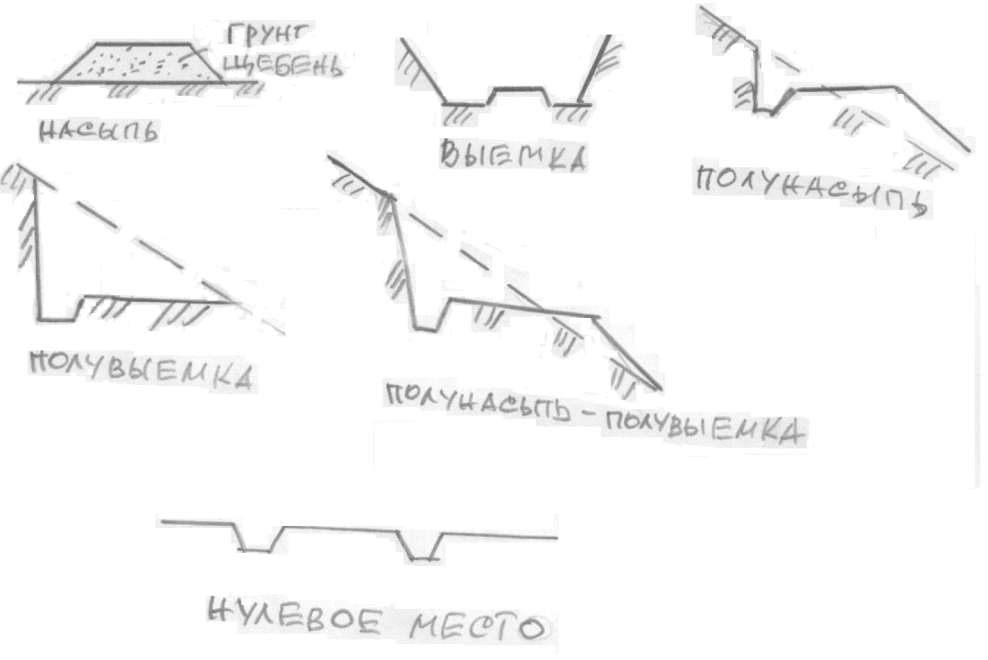

1. насыпь

2. выемка

3. полунасыпь

4. полувыемка

5. п олунасыпь-полувыемка

6. нулевое место

Непосредственно на земную поверхность путь не укладывается в следствии ее неровности. З.п предназначено для выравнивания неровностей местности при строительстве ж\д и должно быть прочным и долговечным.

З.п характеризуется поперечным и продольным профилем.

Поперечный проф.-это разрез земляного полотна полностью, перпендикулярно его оси. Поперечные проф. Бывают типовые(высота насыпи или глубина выемки до 12 м.) и индивидуальные (свыше 12 м). Размеры и форма поперечного профиля з.п. зависит от категории линий, числа путей, высоты насыпи, хар-ки грунта и уклона местности. Верхняя часть з.п. на которую укладыв. верхнее строение ж\д пути называется основной площадкой. Форма и размер основной площадки зависит от кол-ва главных путей, хар-ки грунта и категорий линий.

В недренирующих грунтах(которые не пропускают воду) о.п. имеет вид трапеции. Основание трапеции зависит от категории линии. H трап =0,15 м., основание=7,1-7,6м.

На 2ух путных линиях осн.площ. на недренирующих грунтах, ос.пл. имеет вид равнобедренного треуг.

Берма предназначена для защиты насыпи от размыва. Ее уклон 0,02-0,04

S резерва=1\2 S насыпи.

Резервы- водоотводные сооружения. На 2ух путных линиях ширина резерва состав. Не менее 3м. На однопутных 8м.

Если h до 6м. то откос 1-1,5 метров, если свыше 6м. то откосы делают двойные.

Если местн. Грунт предназначен для строительства насыпи, то по обе стороны насыпи строятся резервы из кот. Этот грунт берется. По окончании строительства резерв служит для стока воды с откосов.

Резервы заменяют водоотводными каналами если:

1.местн. грунт не пригод. Для стр-ва насыпи.

2. грунт дешевле привезти.

3.на с\х угодьях не совершают резервы

4.В стесненных условиях.

В кривых участках пути ширина о.п. увеличивается с наружной стороны в зависимости от R, а на 2ух путных, и 1 путных еще увеличивается и ширина междупутья.

24. Основные площадки земляного полотна.

Верх­няя часть, на которую укладываются балласт, шпалы, рельсы, называется основной площадкой. На однопутных линиях основная площадка имеет форму трапеции шириной поверху 2,3 и высотой 0,15 м, а на двухпутных — форму равнобедренного треугольника высотой 0,2 м. Такое очертание основной площадки способствует стоку воды, проникающей через балластный слой во время дождя и таяния снега.

На двух- и многопутных линиях ширина основной площадки увеличивается на расстояние между осями крайних путей (на двух­путных линиях — на 4,1 м, а на трехпутных — на 9,1 м). В кривых участках ширину земляного полотна следует увеличивать в зави­симости от радиуса кривой (на 0,2...0,5 м).
