30. Выбор варианта схемы электроснабжения

Выбор варианта схемы электроснабжения. После определения электрической нагрузки и установления категории надежности по­требителя намечаются возможные варианты электроснабжения с питанием кабельными или воздушными линиями различных напря­жений. Окончательный выбор одного из вариантов определяется сравнением технико-экономических показателей. Обычно рассмат­риваются два-три варианта с выявлением капитальных затрат, еже­годных эксплуатационных расходов, расходов цветного металла, суммарных затрат.

Капитальные затраты на сооружение кабельных и воздушных линий определяются по укрупненным показателям стоимости соо­ружения 1 км линии и стоимости оборудования отдельных элемен­тов проектируемой системы электроснабжения (трансформаторов, коммутационной, защитной и измерительной аппаратуры в комплектном исполнении).

31. Схемы цеховых электрических сетей напряжением до 1000 в

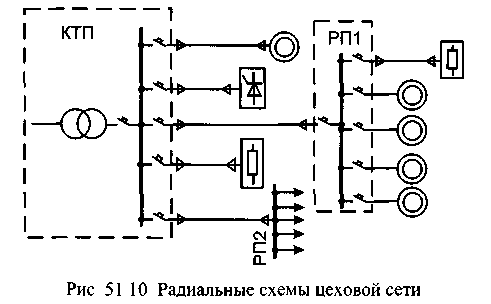

Рис.9.1. Радиальные схемы цеховой сети

Цеховые электрические сети напряжением до 1000 В принято делить на силовые и осветительные. Кроме того, их делят на пи­тающие и распределительные. Под питающими сетями понимаются сети между цеховыми трансформаторными подстанциями и рас­пределительными пунктами или распределительными шинопроводами, а под распределительными - линии, непосредственно пи­тающие электроприемники. Для распределения электрической энергии между электроприемниками внутри цехов используются радиальные и магистральные схемы.

Радиальные схемы выполняются одно или двухступенчатыми. Первые применяют только для питания крупных электроприемни­ков с установленной мощностью 50 кВт и более. Питание мелких и средних по мощности электроприемников от сборных шин 0,4 кВ цеховых ТП экономически нецелесообразно по причине того, что мощности коротких замыканий (КЗ) на шинах цеховых ТП, как правило, намного больше мощности КЗ на шинах промежуточных РП и распределительных шинопроводах (ШР)

К достоинствам радиальных схем относятся высокая надеж­ность питания и легкая приспособляемость к автоматизации, а к недостаткам - высокая стоимость и малая гибкость Перемещение технологического оборудования часто приводит к необходимости реконструкции питающих сетей.

Магистральные схемы, выполненные шинопроводами, обеспе­чивают высокую гибкость и универсальность цеховых сетей, так как перемещения технологического оборудования практически не вызывают переделок питающих сетей.

Следует отметить, что для электроснабжения цеховых потреби­телей радиальные и магистральные схемы в чистом виде применя­ются редко. Чаще используют «смешанные» схемы, сочетающие в себе элементы радиальных и магистральных схем. Такие схемы, как правило, имеют оптимальные технико-экономические показатели

32. Конструктивное выполнение цеховых сетей

Электрические сети промышленных предприятий выполняют внутренними (цеховыми) и наружными

Прокладка электрических цепей производится изолирован­ными и неизолированными проводниками. Изолирован­ные проводники выполняются защищенными и незащи­щенными. Защищенные проводники поверх электрической изоляции имеют металлическую или другую оболочку, предохраняю­щую изоляцию от механических повреждений. Незащищенные про­водники таких оболочек не имеют. Изолированные проводники делят на провода и кабели. К неизо­лированным проводникам относятся алюминиевые, медные, сталь­ные шины и голые провода. В электрических сетях предприятий широко применяют также шинопроводы. Они могут быть открытыми и закрытыми. По назначению их разделяют на магистральные и рас­пределительные. Магистральные шинопроводы выполняют из алюминиевых шин, распределительные — из алюминиевых или медных шин.

Силовые кабели применяют в сетях до 1000 В и выше.

Кабельные линии напряжением до 1000 В больших сечений предназначаются для питания мощных приемников, распределительных щитов или шкафов, а также электроприемников, установ­ленных в среде с особыми условиями, где ограничена прокладка проводов в трубах.
