24. Электроснабжение от энергетической системы при отсутствии собственной электростанции.

В зависимости от напряжения источ­ника питания электроснабжение выполняется двумя способами: а) по схемам, представленным на рис 8.2. а, б, при напряжении 6—20 кВ; б) по схеме, изображенной на рис. 8.3. при напряжении 35..220 кВ. В указанных и приводимых далее схемах разъедини­тели и реакторы не показаны. Количество выключателей и их типы должны изменяться в зависимости от категории потребителя, конструктивного выполнения линии и расстояния до источника пи­тания. Например, схему, представленную на рис. 8.2. а, можно при­менять для питания потребителей 3-й категории, а схему с секцион­ным разъединителем (рис. 8.2. б) — для питания потребителей 2-й и 3-й категорий. Если при отключении одной из линий питание секции должно восстанавливаться автоматически, то вводный и секционный разъединители заменяют выключателями.

Приведенные схемы с напряжением 6—20 кВ применимы в том случае, если промышленное предприятие находится на расстоянии не более 5—10 км от подстанции системы.

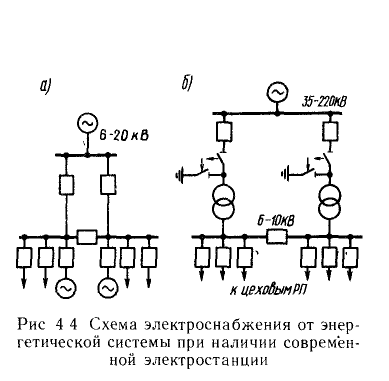

Рис.8.4. Схема электроснабжения от энергетической системы при наличии современной электростанции

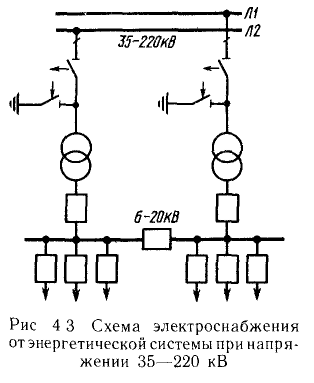

Рис.8.3. Схема электроснабжения от энергетической системы при напряжении 35-220 кВ

В схеме, представленной на рис. 8.3. на стороне 35—220 кВ вместо выключателей применены отделители и короткозамыкатели. Мощность трансформаторов и сечение проводов линий Л1, Л2 вы­бирают так, чтобы в нормальном режиме они были загружены на 60—70% (т. е. работали бы в наиболее экономичном режиме), а при возможном отключении одной из линий и трансформатора другая линия и трансформатор могли бы обеспечить, хотя и с до­пустимой перегрузкой, бесперебойную работу предприятия.

25. Электроснабжение от энергетической системы при наличии соб­ственной электростанции.

Электроснабжение от энергетической системы при наличии соб­ственной электростанции. Схема, изображенная на рис. 8.4. а, при­меняется, когда промышленное предприятие питается от энергосис­темы напряжением 6—20 кВ, совпадающим с генераторным напря­жением, и когда собственная электростанция расположена в центре нагрузок. В этом случае распределительное устройство электростанции используется одновременно и как ЦРП. Самостоятельное здание ЦРП сооружается только и том случае, если электростанция расположена далеко от центра нагрузок предприятия.

Схему, представленную на рис. 8.4. б, применяют, если про­мышленное предприятие питается от энергосистемы повышенным напряжением 35—220 кВ, которое понижается на территории пред­приятия до напряжения генераторов электростанции. В этой схеме генераторы и распределительное устройство собственной электро­станции на 6—10 кВ не показаны. Распределительное устройство ГПП располагается в центре нагрузок, собственная электростанция предприятия — в зависимости от расположения подъездных путей для обеспечения топливоснабжения, расположения источника водоснабжения и др.

26. Схемы внутреннего электроснабжения напряжением выше 1000 в

Распределение электроэнергии по цехам и подразделениям предприятий, а также по потребительским подстанциям городов и поселков осуществляется по радиальным, магистральным, петле­вым или смешанным схемам в зависимости от территориального размещения нагрузок, их величин, требуемой степени надежности питания и других особенностей рассматриваемого объекта.

Схемы распределения электроэнергии на напряжении 6, 10 кВ внутри предприятий, а также между городскими и поселковыми по­требителями, как правило, имеют ступенчатое построение. Число ступеней зависит от суммарной мощности объекта электроснабже­ния, размеров его территории и распределения нагрузки по ней. В большинстве случаев применяются одно- или двухступенчатые схемы, так как большее число ступеней усложняет релейную защиту и, самое главное, увеличивает капитальные вложения в электриче­ские сети
