17. Электроприемники III-й категории.

К электроприемникам III-й категории относят все электроприемники, не под­ходящие под определения электроприемников I-й и II-й категорий. Питание их можно осуществлять от одного источника. Перерыв электроснабжения допустим не более чем на одни сутки

18. Система электроснабжения современного среднего и крупного предприятия.

19. Основные принципы построения схем электроснабжения

про­мышленных предприятий

Основные принципы построения схем электроснабжения про­мышленных предприятий:

а) максимальное приближение источников высокого напряже­ния 35…330 кВ (районных и узловых подстанций системы УРП) к электроустановкам потребителей с подстанциями глубокого ввода (ПГВ), размещаемых рядом с энергоемкими производственными корпусами,

б) резервирование питания для отдельных категорий потреби­телей должно быть заложено в самой схеме электроснабжения. Для этого все элементы (линии, трансформаторы) должны нести в нормальном режиме постоянную нагрузку, а в послеаварийном ре­жиме после отключения поврежденных участков принимать на себя питание оставшихся в работе потребителей с учетом допустимых для этих элементов перегрузок;

в) секционирование всех звеньев системы электроснабжения начиная от шин УРП, ГПП, ПГВ, РП и ТП с установкой на них си­стемы автоматического ввода резерва для повышения надежности питания. При этом в нормальном режиме работы сле­дует обеспечивать раздельную работу элементов системы электро­снабжения, что снижает токи к.з., облегчает и удешевляет комму­тационную аппаратуру и упрощает релейную защиту.

20. Классификация систем электроснабжения предприятия

Систему электроснабжения можно подразделить на систему внешнего электроснабжения (воздушные и кабельные линии от узловых подстанций энергосистемы до ПГВ, ГПП, ЦРП) и систему внутреннего электроснабжения (распределительные линии от ПГВ, ГПП, ЦРП до цеховых трансформаторных подстанций).

Существует следующая классификация сетей электроснабжения:

а) сети внешнего электроснабжения — от места присоединения к энергосистеме (районная подстанция) до приемных пунктов на предприятиях (ПГВ, ГПП, ЦРП, РП);

б) сети внутреннего элект­роснабжения — внутризаводские, межцеховые и внутрицеховые.

Электроснабжение промышленного объекта может осуществ­ляться от собственной электростанции (ТЭЦ), от энергетической системы, а также от энергетической системы при наличии собст­венной электростанции (при этом последняя имеет связь с систе­мой и работает с ней параллельно).

21. Система внешнего электроснабжения.

22. Централизованная и автономная система электроснабжения.

23. Электроснабжение от собственной электростанции.

Электроснабжение от собственной электростанции. Если собст­венная электростанция находится в непосредственной близости от цехов предприятия, а напряжение распределительной сети совпада­ет с напряжением генераторов электростанции, то распределение электроэнергии по предприятию осуществляется по схеме, изобра­женной на рис.8.1. При этом близлежащие цеховые трансформаторные подстанции присоединяются непосредственно к шинам РУ электростанции, а удаленные потребители (подсобные хозяйства, насосные, жилпоселки и др.) — через трансформаторы.

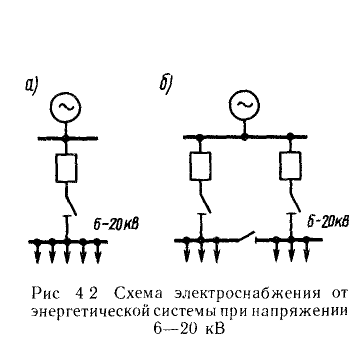

Рис.8.2. Схема электроснабжения от энергетической системы при напряжении 6-20 кВ

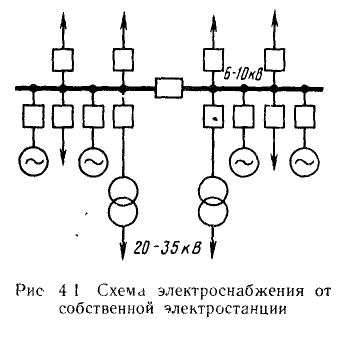

Рис.8.1. Схема электроснабжения от собственной электростанции
