34) Метод групповой взаимозаменяемости.

Обеспечение требуемого качества изделий, в том числе (и прежде всего) показателей назначения, технологичности и надежности, определяется достижением заданных параметров замыкающих звеньев размерной цепи.

Именно с этой целью выявлялись размерные цепи и их уравнения, устанавливающие функциональные связи замыкающих и составляющих звеньев.

Задачи размерных расчетов в их прямой и обратной постановках считаются решенными, если между заданными параметрами замыкающего звена и параметрами, рассчитанными по уравнениям размерных цепей, достигнуты следующие соотношения:

В настоящее время для достижения точности замыкающего звена различают следующие методы:

— полной взаимозаменяемости;

— неполной взаимозаменяемости;

— групповой взаимозаменяемости;

— регулирования;

— пригонки.

Применительно к производственным технологическим процессам указанные методы характеризуют методы сборки изделий и соответственно виды сборочных работ, выполняемых с целью обеспечения требуемой точности замыкающих звеньев размерных цепей.

Методы групповой взаимозаменяемости и пригонки. Общая характеристика метода групповой взаимозаменяемости. Метод групповой взаимозаменяемости — метод, при котором требуемая точность замыкающего звена размерной цепи достигается добавлением в размерную цепь составляющих звеньев, принадлежащих к одной из групп, на которые они предварительно рассортированы.

Достоинством метода является достижение высокой точности замыкающего звена при экономически целесообразных допусках составляющих звеньев размерной цепи. Метод находит применение в массовом и крупносерийном производстве для коротко-звенных размерных цепей (3 - 4 звена).

Примерами применения метода могут служить комплектация шариков и колец шариковых подшипников, подбор при сборке поршней и поршневых колец, подбор при сборке пальца к отверстию верхней головки шатуна двигателя внутреннего сгорания.

К недостаткам метода относят увеличение незавершенного производства ввиду количественных несоответствий в группах деталей, соединяемых при сборке; дополнительные затраты на сортировку деталей по группам; усложнение снабжения запасными частями.

Расчет параметров звеньев размерных цепей производят по методу максимума-минимума.

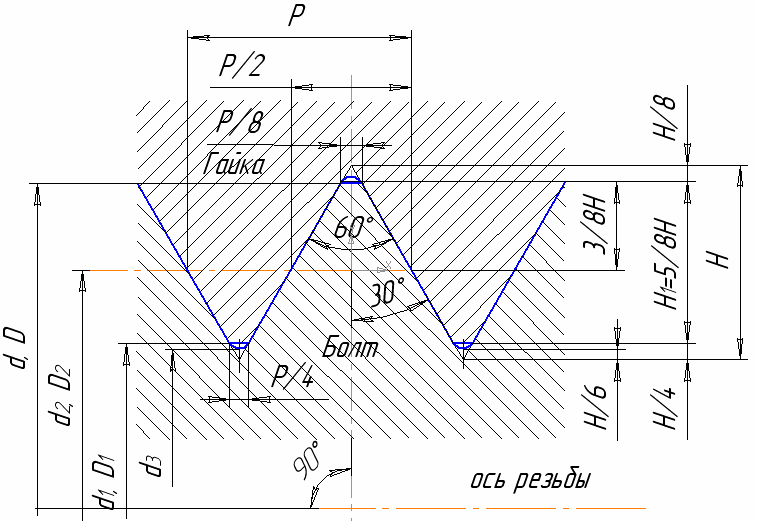

35) Основные параметры резьбы: d, dl, d2, р, Pn, a, hi,н2, h,ψ

d,D- наружный диаметр болта и гайки;

d1,D1 - внутренний диаметр болта и гайки;

d2,D2 - средний диаметр болта и гайки;

d3- внутренний диаметр резьбы болта;

Р- шаг резьбы;

Ph - ход резьбы: для многозаходной резьбы Ph=P*n, где n - число заходов резьбы;

а - угол профиля: для метрической резьбы а =60°;

Н- теоретическая высота профиля резьбы;

H1=5/8Н- рабочая высота профиля резьбы.

H2=3/8Н- средняя высота профиля резьбы.

Резьбовые соединения благодаря их простоте, компактности и высоким эксплуатационным свойствам получили весьма широкое распространение во всех отраслях машиностроения. В настоящее время резьбовые соединения используются более чем в 60 % машин и механизмов.

Разнообразные условия использования резьбы привели к многообразию их типов по конструктивным признакам и назначению.
