25. Звено с опаздываем.
При описании системы с запаздыванием свойство запаздывания приписано запаздывающему звену. Такое звено рассматривается в качестве типового звена. Уравнение запаздывающего звена
Переходная
характеристика звена y(t) при х(t)=1(t)
повторяет входное ступенчатое воздействие
с временным сдвигом на величину
запаздывания ζ (рис. 14).
Передаточная функция звена запаздывания
Частотная передаточная функция звена запаздывания
модуль
частотной характеристики и аргумент:
при

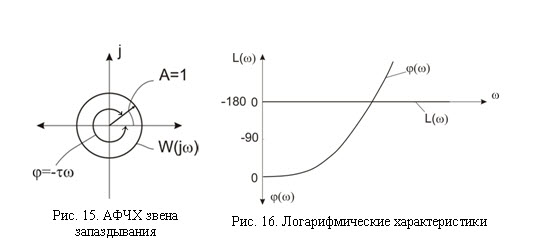

АФЧХ звена запаздывания представляет собой окружность с единичным радиусом (рис. 15). Конец вектора W(jϖ) при изменении частоты в пределах 0≤ϖ≤∞ бесконечное число раз пробегает по этой окружности. От частоты зависит только аргумент комплекса .
Логарифмические характеристики звена запаздывания (рис. 16).
ЛАХ звена запаздывания совпадает с осью частот, а ЛФХ представляет собой кривую, уходящую в бесконечность.
Использование моделей и методов раздела теории автоматического управления «Особые линейные системы» позволяет при анализе и синтезе системы автоматического управления учитывать влияние на динамические свойства системы непостоянства ее параметров в процессе функционирования, наличия запаздывания реакции системы на возмущения, зависимости параметров системы от координат ее физического пространства. Эти методы расширяют базовые методы «Обыкновенных линейных систем» и позволяют исследователю решать более сложные задачи.
26. Переходные процессы. Качественные показатели переходного процесса.
Переходный процесс — в теории систем представляет реакцию динамической системы на приложенное к ней внешнее воздействие с момента приложения этого воздействия до некоторого установившегося значения во временной области. Изучение переходных процессов — важный шаг в процессе анализа динамических свойств и качества рассматриваемой системы. Примерами внешнего воздействия могут быть дельта-импульс, скачок или синусоида.
Устойчивость системы автоматического регулирования является необходимым, но не достаточным условием ее практической пригодности. Понятие устойчивости отражает наличие или отсутствие затухания переходного процесса в системе. Его характер может быть самым разнообразным, кроме того, регулируемая величина может иметь различные отклонения от заданного значения в установившемся режиме. Возникает необходимость в оценке качества процессов в системе автоматического регулирования.
Существуют следующие показатели, характеризующие качество регулирования.
1. Длительность переходного процесса T — интервал времени с момента подачи ступенчатого входного сигнала до момента окончания переходного процесса. Переходный процесс закончен, если значение регулируемой величины отличается от заданного не более чем на 5 %.
2. Перерегулирование А — отношение максимального отклонения утах регулируемой величины к установившемуся фактическому значению ууст, выраженное в процентах:
Большое перерегулирование (выброс) вызывает чрезмерные силы в механических узлах и перенапряжения в электрических узлах систем автоматического регулирования, для большинства систем перерегулирование ограничено и составляет ст< (10...30) %, однако в некоторых системах допускается до 70 %, а в ряде случаев вообще может отсутствовать.
3. Статическая ошибка аст — отношение разности между заданным Уз и установившимся ууст значениями регулируемой величины к установившемуся значению, выраженное в процентах:
Статическая ошибка характеризует точность регулирования в установившемся режиме. В астатических системах стст = 0, а в статических не должна превышать 3... 5 %.
4. Частота колебаний в переходном процессе определяется числом колебаний регулируемого параметра за время переходного процесса. Обычно она равна 1,5 — 2.
Если качество процесса регулирования для заданных величин не удовлетворяет техническим требованиям (например, велико T, А, стст, недостаточный запас устойчивости и т. п.), то в систему дополнительно вводят параллельные корректирующие устройства (например, электрическую цепь) и выбирают их характеристики так, чтобы удовлетворить этим требованиям.
Параллельные корректирующие цепи включают в виде элементов отрицательной обратной связи, охватывающих наиболее инерционные звенья системы. В качестве параллельных стабилизирующих цепей чаще всего используют дифференцирующее звено для улучшения динамических свойств или интегрирующее звено для уменьшения статической погрешности.
