Визначення діаметрів водопровідної мережі

Шифр ділян-ки	Випадок максимально-господарського водоспоживання			Випадок пожежі в годину максимально-господарського водоспоживання		Прийня-тий dек, мм
	q, л/с	V, м/с	d, мм	q, л/с	V, м/с
1-2	23,14	0,716	200	28,14	0,773	200
2-3	2,60	-	100	5,10	0,62	100
3-4	5,05	0,615	100	2,55	-	100
4-5	11,23	0,888	125	18,73	1,478	125
5-6	17,00	0,93	150	22,00	1,21	150
6-1	23,13	0,715	200	28,13	0,773	200
2-5	2,60	-	100	5,10	0,62	100

Результати розрахунків на ЕОМ роздруковуються в табличній формі і представляються на схемах аналогічних схемам наведеним нарис.2.2.

2.7. Конструювання водопровідної мережі

Запірна арматура розташовується у водопровідних колодязях (залізобетонних або цегляних). Вона встановлюється на підключеннях водоводів до мережі, в місцях під’єднання великих водоспоживачів, на відводах розподільчої мережі від магістральної та на перетинах 3-4 магістральних ліній. Ремонтні ділянки водопровідної мережі відключаються засувками, при цьому на цих ділянках повинно бути не більше п'яти гідрантів.

3. Проектування системи каналізації

3.1. Гідравлічний розрахунок каналізаційної мережі

Найменшу глибину закладання труб каналізаційної мережі до їх лотка приймають на 0,3 м менше найбільшої глибини промерзання при діаметрі до 500 мм, а при більших діаметрах – 0,5 м, але не менше 0,7 м до верху труби. Труби слід прокладати вздовж вулиць, але, по можливості, не під асфальтовим покриттям, діаметром не менше 200мм. Самопливними трубами стічна вода проходить неповним перерізом і характеризується наповненням. Наповнення – це відношення шару води в трубі до її діаметра. Рекомендовані значення наповнення для труб в залежності від діаметру:

D,мм	150-250	300-400	450-900	більше 1000
h/d,(не більше)	0,6	0.7	0,75	0,8

При розрахунковому наповнені труб побутової каналізації швидкість руху стоків не повинна бути меншою, ніж:

D,мм	150-300	300-400	450-500	500-800	900-1200	1500
Vмін, м/с	0,7	0.8	0,9	1,0	1,15	1,3

Швидкість потоку за течією повинна постійно збільшуватись, що захищає труби від відкладень наносів. Найменші уклони слід приймати в залежності від припустимих мінімальних швидкостей, але для труб діаметром 200мм – 0,007 (допускається 0,005).

Рис. 3.1. Схеми накреслення вуличної каналізаційної мережі

Оглядові колодязі на самопливних лініях передбачаються в місцях під’єднання, в місцях зміни напрямку потоків, уклонів, діаметрів, на прямолінійних ділянках. Відстані між колодязями повинні прийматися в залежності від діаметрів труб.

Розрахунок мережі полягає у визначенні потрібних діаметрів окремих ділянок і уклонів труб, які забезпечують відведення розрахункових витрат стічних вод. Для розрахунків користуються спеціальними таблицями [8]. Трасування мережі та колекторів здійснюють по прямій лінії так, щоб забезпечити відведення найкоротшим шляхом найбільшої кількості стічних вод самопливом трубами із збереженням найменшого їхнього заглиблення (воно може бути 5м і більше). При цьому треба максимально враховувати рельєф місцевості, пропонується схема трасування за пониженою гранню (використовують при похилому рельєфі; полягає в трасуванні мережі з того боку кварталу, де є найменші позначки місцевості). Після трасування мережі призначають розрахункові ділянки і визначають максимальні секундні витрати стічних вод по кожній ділянці. Звичайно, розрахункові вузли або кінцеві точки ділянок співпадають із границями кварталів. На практиці каналізаційні мережі розраховують за максимально секундними витратами стічних вод. При визначенні розрахункових витрат користуються модулем стоку, л/(сга), який дорівнює

(3.1)

де q_ж - питоме водовідведення, л/доблюд; Р - густина населення на 1га.

Модуль стоку приймається однаковим для всіх кварталів і для спрощення розрахунків не залежить від густини населення та питомого водовідведенням. Добуток від модуля стоку і площі водовідведення (для спрощення розрахунків приймається квартал), яка прилягає до розрахункової ділянки, є шляховими розрахунковими витратами води з цієї ділянки та при розрахунку вважаються такими, що надходять в початковий вузол

, (3.2)

де f – площа кварталу, га.

В цей вузол можуть надходити транзитні витрати з вище розташованих ділянок та зосереджені від підприємств. Також, як й для водопровідних мереж, складається розрахункова схема каналізаційної мережі і в табличній формі визначають витрати стічних вод (табл. 3.1) для кожного вузла (кількість вузлів прийняти 5…6). Коефіцієнт нерівномірності притоку стічних вод приймається в залежності від витрати в л/с [6] відповідно: 2,5 при витраті 5, 2,1-10,1.9-20, 1.7-50, 1.6-100, 1.55-300. Гідравлічний розрахунок проводять в табличній формі (таблиця 3.2). Так, при q_ж=200 л/доб люд, Р=250 люд/га, площі кварталу f=3 га, розрахункові витрати з кварталу q =200 250 3/86400=1,74 л/с.

Таблиця 3.1

Визначення розрахункових витрат стічних вод по ділянках

Ділян- ка	Площа, га		Середня витрата, л/с				Кзаг	Витра-ти л/с
	Шлях.	Бок.	шлях	бок.	транз	заг.
1-2	3	-	1,74	-	-	1,74	2,5	4,35
2-3	3	6	1,74	3,48	1,74	6,96	2,37	16,5
3-4	3	6	1,74	3,48	6,96	12,18	2,04	24,9
4-5	3	6	1,74	3,48	12,18	17,40	1,93	33,6

Таблиця 3.2

Гідравлічний розрахунок каналізаційної мережі

Ділянка мере­жі		Розра­хун­кові витра­ти, л/с	Дов­жина, м	Уклон	Втрати напо­ру, м	Діа­метр, мм	Висота наповнення			Швидкість, м/с
							в до­лях діаметра		висо­та, м
1-2		4,35	300	0,007	2,1	200	-		-	-
2-3		16,5	300	0,006	1,8	200	0,60		0,12	0,84
3-4		24,9	300	0,005	1,5	250	0,57		0,14	0,87
4-5		33,6	300	0,0074	2,2	250	0,60		0,15	1,08
Продовження табл. 3.2
Ділянка мере­жі	Відмітки по розрахунковим ділянкам, м								Глибина за-кладання лотка труби, м
	Поверхні землі			Поверхні води		Лотка труби
	на по­чатку		в кінці	на по­чатку	в кінці	на по­чатку		в кінці	на по­чатку		в кін-ці
1-2	16,82		16,6	-	-	14,82		12,72	2,00		3,88
2-3	16,60		16,5	12,72	10,92	12,6		10,8	4,00		3,90
3-4	16,5		16,0	10,92	9,42	10,78		9,38	5,72		6,62
4-5	16,3		16,0	9,42	7,22	9,27		7,07	7,03		8,93

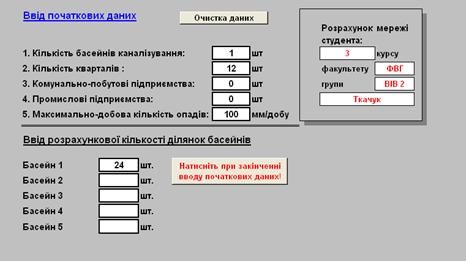

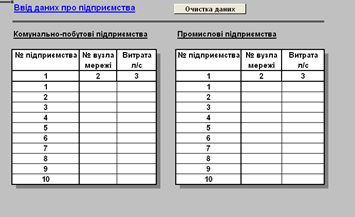

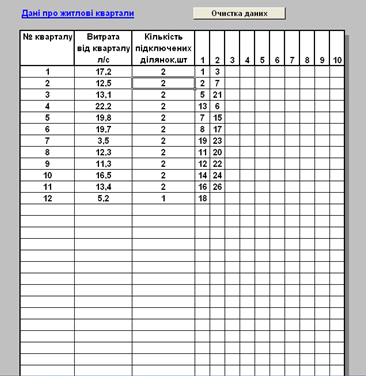

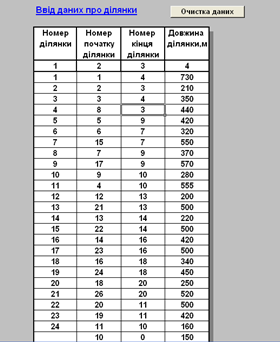

Гідравлічний розрахунок каналізаційної мережі можна виконати

на ПЕОМ. Нижче наведені таблиці для підготовки даних для розрахунку на комп’ютері. Результати розрахунків виводяться у вигляді таблиць.
