ЛАБОРАТОРНАЯ РАБОТА № 26

Варианты перевода и оформления вытачек на выпуклость груди и лопаток

Цель работы: освоение методики и практических приемов технического моделирования. Привитие умения и формирование навыков самостоятельного анализа модели и переноса типичных элементов модельных особенностей женской одежды с эскиза модели на чертеж ОК. Освоение методики и практических приемов технического моделирования вытачки на выпуклость груди и лопаток.

Пособия и инструменты: учебные плакаты, журналы мод, рисунки моделей, шаблон спинки в масштабе 1:4, бумага формата A4 и цветная бумага, ножницы, клей, цветные карандаши или фломастеры, калька, образцы работ по техническому моделированию, чертежные принадлежности.

План работы:

№ занятия	Содержание и порядок выполнения работы	Время, час
1	Изучение и анализ места расположения вытачек на полочке и спинке. Изучение методов и правил переноса вытачек	2
2	Перенос верхней вытачки в различные положения	2
3	Перенос вытачки на выпуклость лопаток в различные положения	2
Всего часов:		6

Вопросы для подготовки к работе:

1. Что такое конструктивное (техническое) моделирование одежды?

2. Назовите этапы процесса конструктивного моделирования.

3. С чего начинают анализ и изучение модели?

4. Какие вспомогательные линии наносят на эскиз модели? Для чего они служат?

5. Какие элементы одежды можно изменять в модельных конструкциях, не меняя силуэтной формы ОК?

6. Обязательным ли является сопоставление масштаба рисунка и чертежа?

Методические указания

1. Изучить и проанализировать места расположения вытачек на полочке и спинке по моделям в каталогах и журналах мод (в порядке домашней подготовки к лабораторной работе).

1.1. Опредилить способ создания выпуклости в области груди. Установить, что форма модели создается с помощью конструкторских приемов, в первую очередь, за счет нагрудной вытачки. Когда новая модель разрабатывается без изменения силуэтной формы ОК, используются приемы конструктивного моделирования первого варианта.

Вытачки - основной элемент конструкции, обеспечивающий объемность формы и прилегание по талии. Если лиф небольшого объема, вытачки обязательны. Чем больше объем, тем меньше вытачка. При Пг=13,0÷15,0 см вытачка исчезает.

Конструктивные приемы моделирования вытачки:

- поворот ее на некоторый угол (простой перенос вытачки) (рис.26.1),

- изменение конфигурации ее сторон,

- ее параллельное перемещение,

- деление вытачек на части,

- перенесение ее в подрезы, кокетки, рельефы,

- замена вытачек сборками, буфами,

- соединение нескольких вытачек в одну.

а б

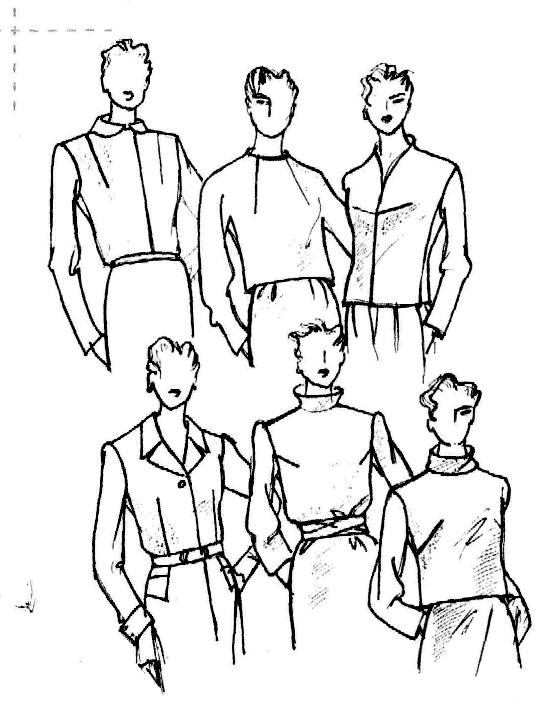

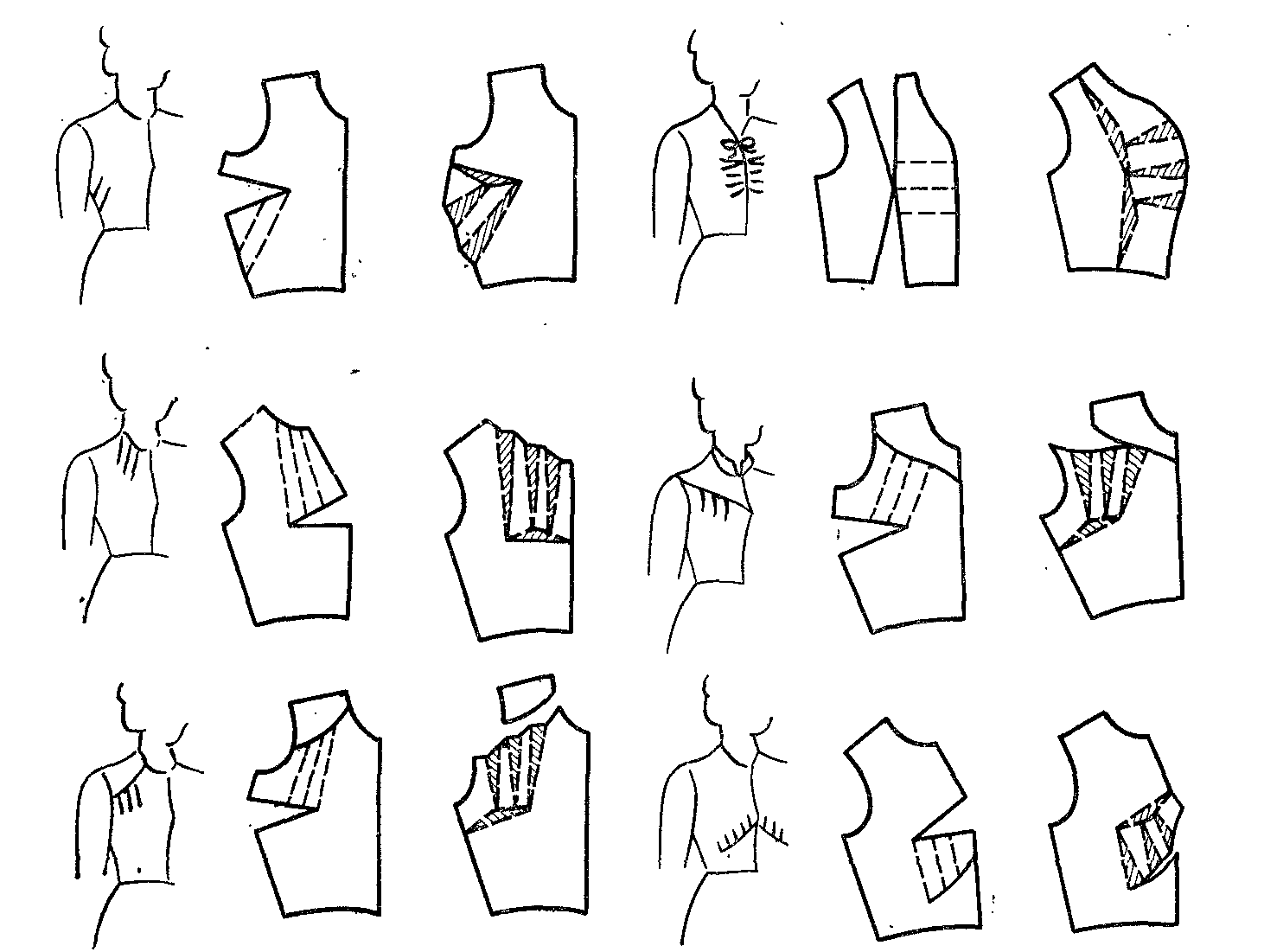

Рисунок 26.1 - Модели лифов с различным расположением нагрудной вытачки

1.2. Изучить методы и правила переноса вытачек

1.2.1. Все операции простого перевода вытачки на полочке можно выполнить двумя методами: графическим и методом шаблонов.

Графический метод включает способы: перпендикуляров, дуг и засечек. Графический метод сложный, но можно обойтись без вспомогательных шаблонов.

• Способ перпендикуляров (рис. 26.2,а).

• Способ дуг и засечек также использует принцип уравнивания длины дуг, приходящихся на вращающуюся часть детали (рис. 26.2,б). Вновь полученные точки соединяют линиями, аналогичными прежним.

• При комбинированном способе используют одновременно способы перпендикуляров и дуг и засечек (рис. 26.2, в).

Метод шаблонов (макетный) - прост и наиболее распространен, он удобен при сложных перемещениях вытачек (рис. 26.3).

Из бумаги вырезают шаблон детали. На нем намечают новое положение вытачки (по эскизу). Шаблон разрезают по новому положению и разводят на величину исходной вытачки, которую при этом закрывают. Шаблон накладывают на деталь конструкции, совмещая все контуры с основной деталью и центр вытачки. Новый контур вытачки обводят. Шаблон может изготавливаться не для всей детали, а лишь для ее части, которая поворачивается вокруг центра вытачки (на рис. 26.3 заштрихована).

а б в

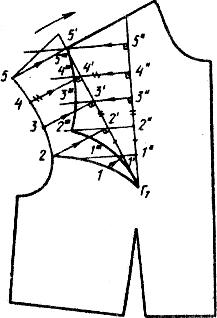

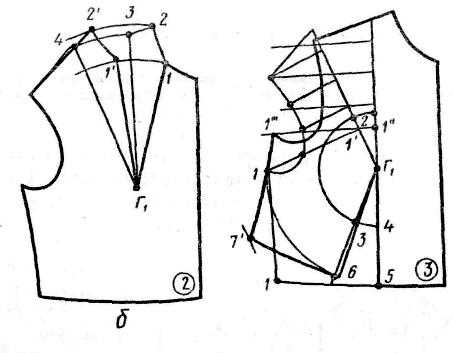

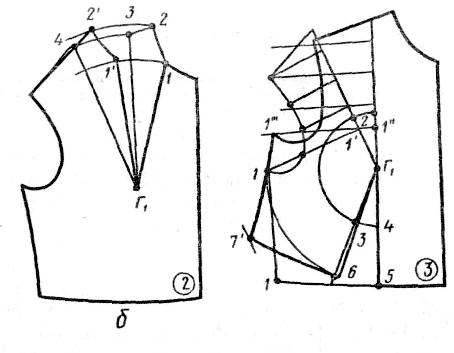

Рисунок 26.2 – Перевод простой вытачки способами: перпендикуляров (а), дуг и засечек (б), комбинированным (в)

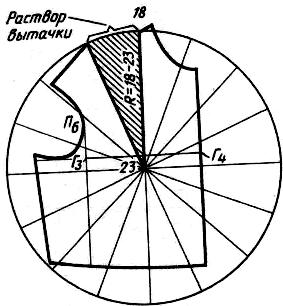

Рисунок 26.3 – Простой перенос вытачки способом шаблонов

1.2.2. Правила перевода и оформления вытачки:

• при переводе вытачки центром поворота является не конец вытачки, а истинный центр выпуклости, которую она обеспечивает. Если такого центра на детали нет, его необходимо нанести, используя размерные признаки Ц_Г и В_Г2;

• величина угла раствора вытачки всегда сохраняется;

• стороны вытачек обязательно должны быть уравнены, а их оформление зависит от степени прилегания изделия;

• внутренний конец вытачки всегда должен быть направлен на центр выпуклости груди. Наружный конец в зависимости от модели может располагаться по-разному (рис. 26.1): от плечевого среза, срезов горловины, проймы, боковых, линий талии, средней передней и др. Оформление наружного конца вытачки зависит от того, в какую сторону будет заутюжена вытачка;

• при оформлении линии стачивания вытачки, ее внутрений конец не доводят до центра раствора на 1,02,0 см, если вытачка из горловины, проймы или плечевого среза; на 3,04,0 см, если из бокового среза, талии или середины переда.

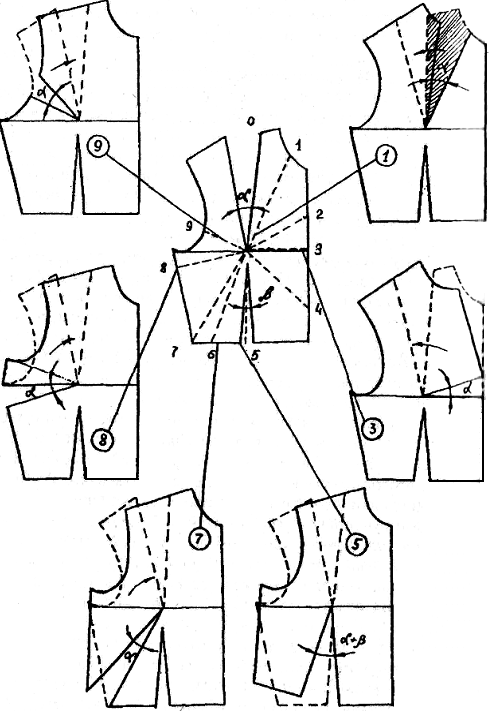

Изменение направления вытачки меняет пластичность формы одежды, изменяется также площадь, занимаемая новой деталью в раскладке. За основное принимают вертикальное положение верхней вытачки - 0 (рис. 26.1):

Наиболее пластичные формы получают при направлении шва стачивания вытачки под углом 45° к нитям основы. При направлении нити основы параллельно линии полузаноса пластичными будут положения 1, 4, 7. Экономичными - 3, 9, иногда 1. Наиболее неэкономичными считаются положения вытачек 7 и 8, направленные в сторону бокового среза.

2. Выполнить перенос верхней вытачки в различные положения.

2.1. Выполнить простой перенос вытачки как показано на рис. 26.3.

Для этого следует:

• сделать копию ОК полочки до линии талии в М 1:4 на листе светлой цветной бумаги; наметить на ней линию груди, верхнюю вытачку и вытачку на талии.

• вырезать шесть шаблонов;

• на каждом из полученных шаблонов ОК нанести новое положение верхней вытачки;

• разрезать шаблон по намеченной линии, не доходя до центра выпуклости на 0,1 см;

• закрыть исходную вытачку, раздвигая шаблон по новому направлению, наклеить его на лист формат А4;

• пунктиром показать линии исходной ОК;

• оформить стороны вытачек, изменяя их конфигурацию [2, с.110,111].

2.2. Выполнить параллельное перемещение, деление верхней вытачки на части и объединение нескольких вытачек в одну, как показано на рис. 26.4.

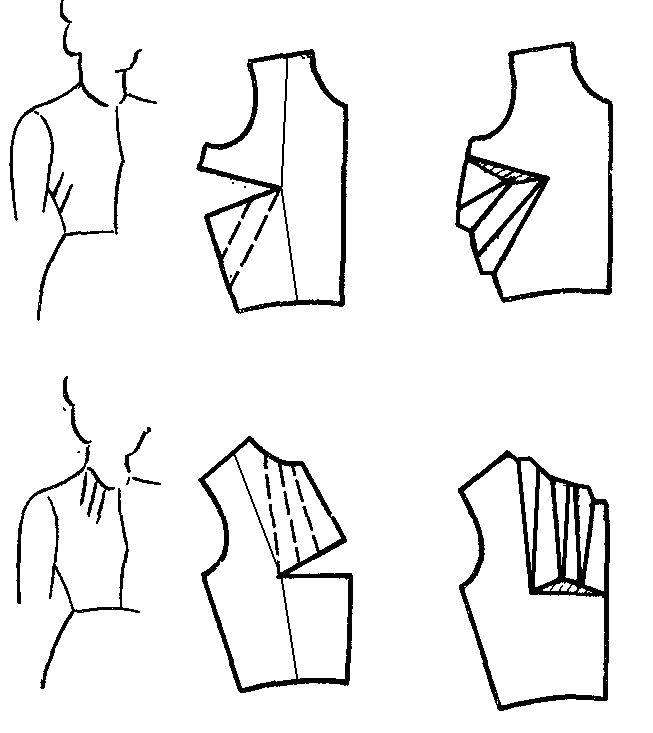

Рисунок 26.4 - Деление вытачек на части и объединение нескольких вытачек в одну

2.3. Выполнить перенос вытачки в рельефы, кокетки и подрезы с дополнительным членением деталей одежды на части.

При моделировании рельефов и кокеток возможны два варианта: линии рельефа или кокетки проходят через центр исходной вытачки или не проходят.

В изделиях прилегающего силуэта рельефы обычно проходят через центры груди и лопаток и тем самым подчеркивают фигуру.

В полуприлегающем силуэте, если рельефы смещают в сторону проймы более чем на 2,03,0 см, изделие зрительно уплощается, форма тела менее выявляется.

При совпадении линий рельефа или кокетки с центром, вытачка переносится в рельеф или кокетку с помощью шаблона аналогично переводу простой вытачки (рис. 26.7, а). Для мягких тканей вытачка переносится в рельеф или кокетку, если центр вытачки не совпадает с линией рельефа в радиусе до 3,0 см, а для других тканей — до 1,52,0 см.

Отклонение рельефного шва от экстремальной точки ухудшает условия образования объемной формы детали. Если центр вытачки и линия рельефа или кокетки отстоят друг от друга более чем на 2,03,0 см, то часть вытачки сохраняется (рис. 26.7, б). Оставшаяся часть вытачки может заменяться сборкой, мелкими складочками, складками-защипами, рельефами.

Сборки и складки в этом случае проектируют, заменяя одну вытачку несколькими, суммарная величина которых равна раствору исходной вытачки. При оформлении сборки наружные концы этих нескольких вытачек соединяют плавной линией.

Выполнить перевод вытачек в рельефы как показано на рис. 26.5.

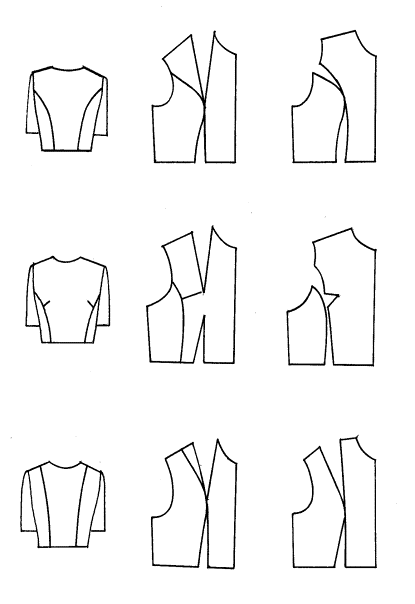

Рисунок 26.5 - Перевод верхней вытачки в рельефы

Выполнить перенос вытачек в кокетки (рис. 26.6).

Кокетка, в основном является декоративным элементом. Она может располагаться в верхней части лифа или проходить через выступающие точки груди.

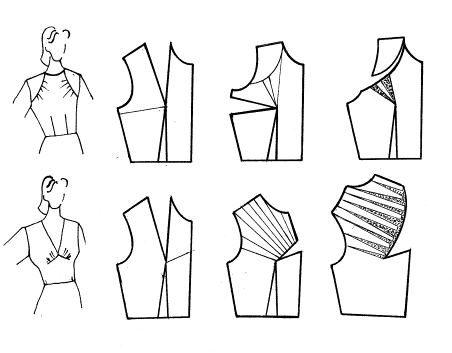

Рисунок 26.6 - Перевод верхней вытачки в кокетки

Выполнить перенос вытачек в подрезы (рис. 26.7).

Подрезы предназначены для образования сборчатой формы поверхности изделия, которая получается при соединении двух деталей или сторон разрезной вытачки со сборкой (складкой) удлиненной части детали.

Величина разведения зависит от свойств ткани, ее возможности драпироваться и образовывать сборку. Для проектирования совершенной по эстетическим показателям сборки необходимо, чтобы длина большей стороны подреза превышала длину меньшей не менее чем в 1,3-1,5 раза.

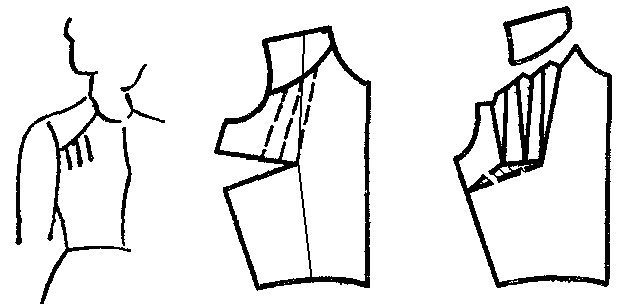

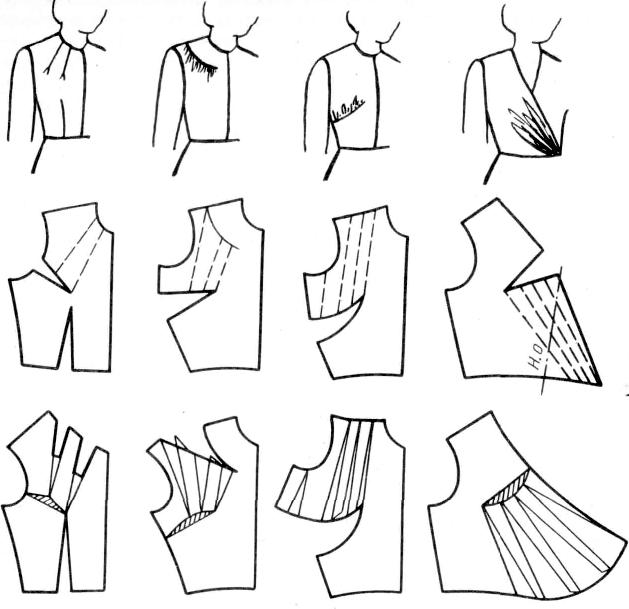

Рисунок 26.7 - Перевод верхней вытачки в подрезы

3. Выполнить перенос вытачки на выпуклость лопаток в рельеф и в кокетку.

При моделировании рельефа из проймы спинки (рис. 26.8) вытачка из плечевого среза переносится в рельеф. Из-за несовпадения центра вытачки и линии рельефа вытачка раскроется в рельеф и удлинит его. Если используется ткань со значительным содержанием шерстяных волокон, большая часть этого удлинения переносится для посадки в пройму, меньшая для посадки по вертикальному срезу рельефа. Если же ткань «сухая» и практически не поддается сутюживанию, половина вытачки переносится в пройму на легкую посадку и удлинение плечевого среза, а остальная часть отсекается за счет уравнивания срезов рельефа (26.8). При этом контролируют ширину изделия на этом участке, оставляя её без изменения.

Аналогичные решения применяют при моделировании кокеток спинки. По линии кокетки проектируется сборка или уточняется длина срезов кокетки, а остаточная величина вытачки переносится для посадки в плечевой шов или срез проймы (рис. 26.9).

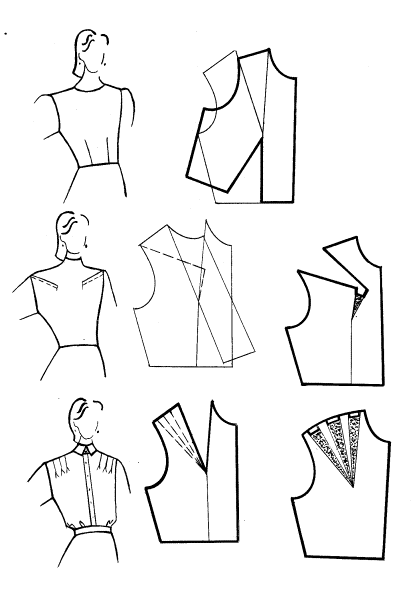

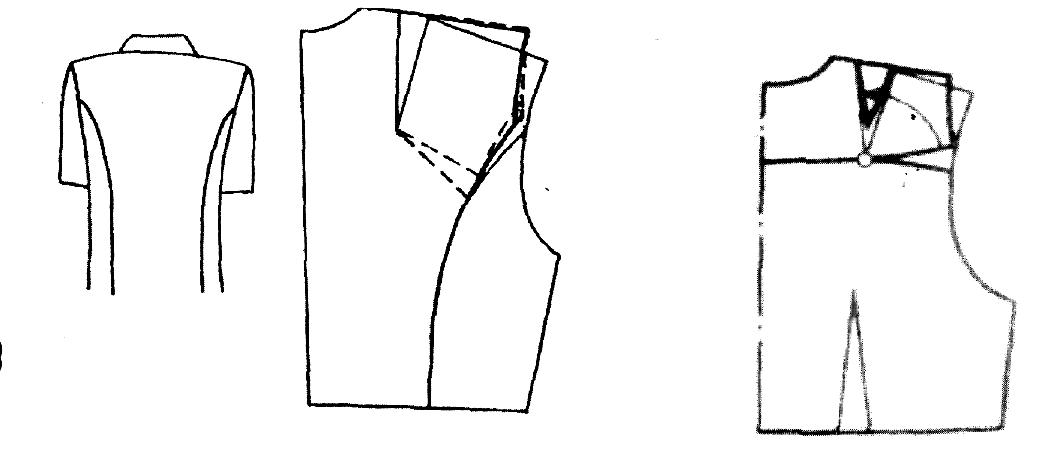

Рисунок 26.8 - Проектирование рельефа на спинке

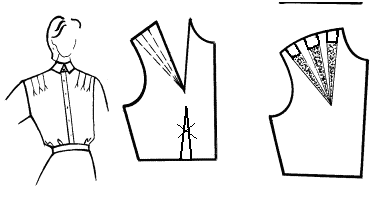

Рисунок 26.9 - Проектирование кокетки на спинке
