Расчёт надёжности в сети связи проектируемого участка
Для нормального функционирования сети связи необходимо обеспечить высокий уровень надёжности и отказоустойчивости.
Надёжность сети связи характеризуется коэффициентом готовности, т.е. коэффициентом, определяющим работоспособность сети в течение определённого времени (в нашем случае 1 год).
КГнорм - нормативное значение коэффициента готовности для линии нормированной длины. Международный институт по электросвязи (ITU-T) рекомендует для сетевой топологии длину эталонной линии 2500 км, а Кгнорм =0,996.
(9)
где КГ — нормативное значение коэффициента готовности для конкретного участка сети.
(10)
где КГрасч — расчетный коэффициент готовности для линейной топологии;
РВОК— вероятность работоспособности волоконно-оптического кабеля (ВОК);
РМ — вероятность работоспособности мультиплексора;
N — число мультиплексоров в кольцах ВУ, НУ.
(11)
где Т— заданное время работы сети связи (1 год = 1 х365х24 = 8760 часов);
lпов — среднее время устранения повреждения кабеля (5,5 часов);
пвок — приведенная плотность повреждения ВОК пвок = 0,3371 (значение, рекомендованное ITU-T для 100 км), приведённая к длине участка проектируемой сети Lпс,
(12)
Вероятность работоспособности мультиплексора определяется по уравнению:
(13)
где tycтрм - среднее время восстановления повреждения мультиплексора, tycтрм = 2,5 ч;
nоткм - плотность повреждения мультиплексора.
Плотность повреждения мультиплексора nоткм вычисляется по формуле:
(14)
где Тм — время наработки мультиплексоров на отказ (3,5 года = 3,5х365x24 = 30660 часов).
Расчёт по формуле (12) будет проведён один, т.к. значение Рм для применяемого оборудования (мультиплексоров) — одинаково.
Согласно теории вероятности коэффициент готовности для двухуровневой системы рассчитывается по формуле:
(15)
где КГпк - коэффициент готовности плоского кольца, имеющего протяженность, равную протяженности данного пространственного кольца.
В нашем случае кг общ будем рассчитывать для параллельного соединения колец ВУ и НУ по формуле (14).
В случае, если полученное значение КГ рас будет меньше значения КГ ном, то с целью повышения КГ потребуется применение топологии «пространственное кольцо».
Произведем расчет коэффициента готовности для кольца верхнего уровня (ВУ).
Приведём расчёт для участка Коршуниха - Усть-Илимск:
Расчетный коэффициент готовности (0,99995) превышает нормированный коэффициент (0,99962).
Произведем расчет для колец нижнего уровня (НУ).
Для первого кольца НУ: NНУ1 = 2, длина первого кольца НУ l = 21 км

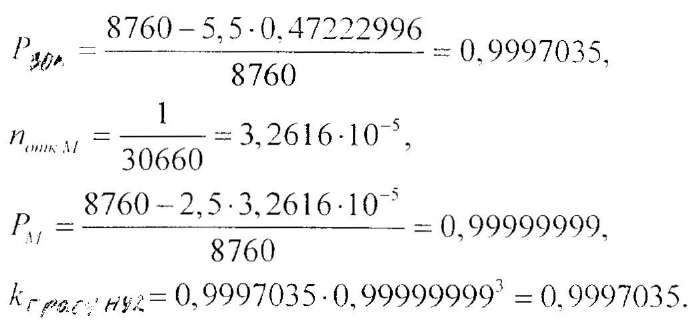

Для второго кольца НУ: NНУ1 = 3, длина второго кольца НУ l = 69 км

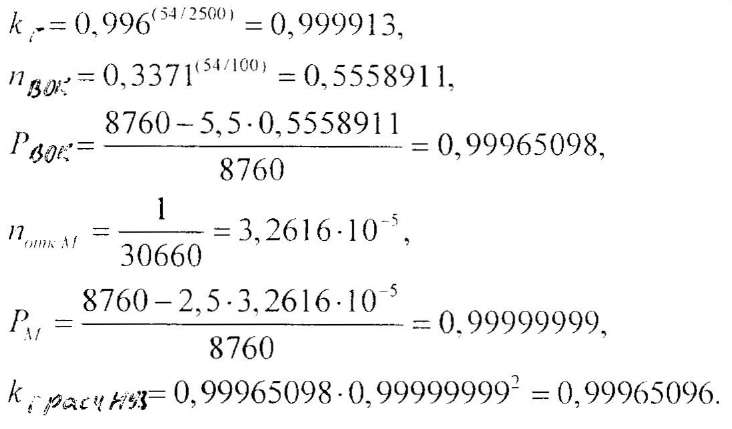

Для третьего кольца НУ: NНУ1 = 2, длина второго кольца НУ l = 54 км
Рассчитанные значения КГ расч ну и КГ расч ну так же сверяются с КГ. Эти значения больше КГ. Проводимый расчёт обосновывает применение выбранной сетевой топологии.
КГ = [1 - (1 - 0,9995003) х (1 - 0,999703 5) х (1 - 0,99965096 )] = 0,999999999.
Полученное значение КГ рас больше КГ норм, следовательно, в применении пространственной топологии сети необходимости нет.
