3.4 Краткие технические данные аппаратуры связи и абонентских терминалов

Краткие технические данные используемой аппаратуры связи приведены в таблицах 4, 5 и 6.

Таблица 4 — Оптический интерфейс STM-4

Цифровой сигнал	STM-4 в соответствии с рекомендациями		ITU-T G.707 и G.958
Номинальная скорость передачи битов	622,080 Кбит/с
Код приложения	Внутреннее	Дальнее !
(Таблица 1/G.957 ITU-TS)	L-4	L-4.1		L-4.2
Диапазон рабочих длин волн	1,260- 1,360 нм	1,280 - 1,335 нм		1,480 - 1,580 нм
Передатчик в опорной точке S
Тип источника	MLM-LD	SLM-LD		SLM-LD
Спектральные характеристики
Максимальная
среднеквадратичная ширина	14,5 нм	-		_
Максимальная ширина по
уровню -20 дБ	-	1 нм		1 нм
Минимальное подавление
боковой моды	-	30 дБ		30 дБ
Средняя введённая мощность
Максимум	-8 дБ	+2 дБ		+2 дБ
1инимум	-15 дБ	-3 дБ		-3 дБ
Минимальный коэффициент
затухания	8,2 дБ	10 дБ		10 дБ
Оптический путь между S и R
Диапазон ослабления	0 ч 7 дБ	10 ч 28,5 дБ		10 ч 28,5 дБ
Максимальная дисперсия	NA	NA		1570 пс/нм 1
Минимальные обратные
оптические потери в кабеле в
точке S, включая любые
разъёмы	20 дБ	20 дБ		25 дБ
Максимальный дискретный
коэффициент отражения между S и R	-25 дБ	-25 дБ		-27 дБ
Приёмник в опорной точке R
Минимальная
чувствительность	-23 дБ	-32,5 дБ		-32,5 дБ
Минимальная перегрузка	-8дБ	-8 дБ		-8 дБ
Максимальный дефект

оптического пути	1 дБ	1 дБ	1 дБ
Максимальная отражающая
способность приёмников,
измеренная в R	-14 дБ	-14 дБ	-27 дБ
Допустимые потери в кабеле	4 дБ	25,5 дБ	25,5 дБ
Расстояние передачи (типичное)	6,6 км	42,5 км	85 км

Таблица 5— Оптический интерфейс STM-1

Цифровой сигнал	STM-1 в соответствии с рекомендациями ITU-T G.707 и G.958
Номинальная скорость передачи	155,520 Кбит/с
битов
Код приложения	Внутреннее	Дальнее
(Таблица I/O.957 ITU-TS)	L-1	L-1.1	L-1.2
Диапазон рабочих длин волн	1,260 -f 1,360 нм	1,270 - 1.345 нм	1,480 - 1,580 нм
Передатчик в опорной точке S
Тип источника	MLM-LD	SLM-LD	SLM-LD
Спектральные характеристики
Максимальная
среднеквадратичная ширина	40 нм	4 нм	-
Максимальная ширина по
уровню -20 дБ	-	-	1 нм
Минимальное подавление
боковой моды	-	-	-30 дБ
Средняя введённая мощность
Максимум	-8 дБ	0 дБ	0 дБ
Минимум	-15 дБ	-5 дБ	-5 дБ
Минимальный коэффициент
затухания	8,2 дБ	10 дБ	10 дБ
Оптический путь между S и R
Диапазон ослабления	0 ч 7 дБ	10 ч 28 дБ	10 ч28 дБ
Максимальная дисперсия	NA	NA	2500 пс/нм !
Минимальные обратные
оптические потери в кабеле в
точке S, включая любые
разъёмы	NA	NA	20 дБ
Максимальный дискретный
коэффициент отражения
между S и R	NA	NA	-25 дБ
Приёмник в опорной точке R
Минимальная
чувствительность	-23 дБ	-34 дБ	-34 дБ
Минимальная перегрузка	-8дБ	0 дБ	0 дБ
Максимальный дефект
оптического пути	1 дБ	1 дБ	1 дБ
Максимальная отражающая
способность приёмников,
измеренная в R	NA	NA	-25 дБ
Допустимые потери в кабеле	4 дБ	25 дБ	25 дБ
Расстояние передачи (типичное)	6,6 км	41,6 км	83,3 км

Таблица 6 — Первичный гибкий .мультиплексор ОГМ-ЗОЕ

Интерфейс телефонного канала
Диапазон частот речевых сигналов	300 Гц ч 3400 Гц
Интерфейс	двухпроводный/четырёхпроводный
Уровень передачи	ог + 9 до - 1 5,4 дБ
Уровень приёма	от +8 до -17,4 дБ
Регулирование уровня	автоматическое с шагом 0,1 дБ
Полное сопротивление	600 Ом
Число интерфейсов в плате	8
Интерфейс речевых сигналов 64 Кбит/с
Скорость передачи данных	64 Кбит/с
Интерфейс	сонаправленный согласно G.703 ГП 1 1
Число интерфейсов в плате	8
Интерфейс электрических линейных сигналов 2 Мбит/с
Скорость передачи данных	2048 ± 5 Кбит/с
Линейный код	HDB3 -
Уровень передающего сигнала относительно передаваемого при 1 МГц	от - 6 до - 34 дБ
Полное сопротивление	120 Ом
Число интерфейсов в плате	1 или 7
Уровень принимаемого сигнала при 1 МГц	от 0 до - 40 дБ
Интерфейс оптических линейных сигналов 2 Мбит/с
Скорость передачи данных	2048 ± 5 Кбит/с
Код линии с возможностью переключения	CMI
Передающий элемент	Лазерный диод
Длина волны	1270 ч 1340 им
Мощность передатчика	-10 дБ ± 1 дБ
Приёмный элемент	Диод P1N
Диапазон приёма	от - 8 до - 52 дБ
Число интерфейсов в плате	1 или 3

Описание ОГМ-30Е

Аппаратура предназначена для построения сетей доступа, т.е. построения технологических сетей связи вдоль газопроводов, нефтепроводов, вдоль ж.д. Линейный тракт системы передачи организуется по двухкабельной системе с использованием симметричного кабеля. Многофункциональный мультиплексор ОГМ-30Е с возможностью гибкого конфигурирования предназначен. Для формирования первичных цифровых потоков со скоростью передачи 2048 кбит/с. Первичные цифровые потоки формируются из:

• аналоговых речевых сигналов и сигналов управления и взаимодействия с батарейной сигнализацией (3-проводная, 4-проводная, 7-проводная) от аналоговых АТС;

• аналоговых речевых сигналов и сигналов управления и взаимодействия с Е&М сигнализацией от - аналоговых АТС;

• аналоговых речевых сигналов и сигналов управления и взаимодействия с шлейфной сигнализацией по двухпроводным соединительным линиям;

• аналоговых речевых сигналов с управляющей информацией для подключения абонента

• к АТС;

• аналоговых речевых сигналов и сигналов взаимодействия с одночастотной сигнализацией в частотном диапазоне телефонного канала от аналоговых АТС;

• аналоговых речевых сигналов и сигналов взаимодействия с двухчастотной сигнализацией в частотном диапазоне телефонного канала ведомственных сетей (энергетики, нефтяники);

• двух первичных цифровых потоков 2048 кбит/с, преобразуемых по методу адаптивной дифференциальной ИКМ (АДИКМ);

• цифровых сигналов сонаправленного стыка 64 кбит/с .

Аппаратура может применяться на сельских, городских, ведомственных, внутризоновых и магистральных сетях связи в качестве:

• оконечного мультиплексора;

• мультиплексора ввода/вывода;

• кроссировочного мультиплексора;

• мультиплексора-регенератора.

В режиме оконечного мультиплексора ОГМ-30Е обеспечивает мультиплексирование до 30 аналоговых каналов и каналов передачи данных или 31 канал передачи данных. Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов, телефонных каналов связи между АТС с различными типами линейной сигнализации. Скорость передачи данных от 0,6 кбит/с до n х 64 кбит/с.

В режиме работы мультиплексора ввода/вывода ОГМ-30Е использует до 4 портов первичных цифровых потоков 2048 кбит/с. Мультиплексор имеет возможность ввести и вывести любые телефонные каналы в общем количестве до 30 с соответствующими сигнальными каналами или каналы передачи данных до 31 из любого первичного сигнала 2048 кбит/с. Присвоение номеров временным интервалам и назначение направления передачи осуществляется программным способом.

Рисунок 3 - Виды мультиплексора ввода/вывода

Аппаратура ОГМ-30Е осуществляет функции кроссировки каналов 64 кбит/с в пределах четырех первичных цифровых потоков 2048 кбит/с. Одновременно возможно кроссирование сигнальных каналов. Конфигурация кроссирования производится на программном уровне. Служит для организации групповых каналов для проведения конференций.

Мультиплексор-регенератор служит для восстановления параметров линейных сигналов.

Описание «ОБЬ-128Ц»

Обь-128Ц предназначен для организации групповых каналов оперативно технологической связи, каналов общей технологической связи (ОПТС) и передачи данных. Выполняет функции PC и ИС ОТС., а также цифрового коммутатора ОПТС.

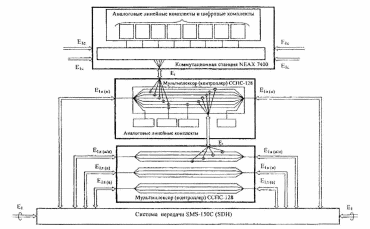

Структурная схема аппаратуры Обь-128Ц приведена на рисунке 4. В её основной состав входят специализированный первичный мультиплексор (контроллер) ССПС-128 и коммутационная станция NEAX-7400. Первичный мультиплексор ССПС-128 обеспечивает формирование групповых каналов диспетчерских связей в линейном цифровом потоке E1, ответвляемых с помощью цифровых сумматоров к коммутационной станции, выделение прямых каналов ТЧ с аналоговыми ответвлениями, каналов передачи данных, а также аналоговых ответвлений от групповых каналов диспетчерских связей.

На мостовых станциях для выделения и коммутации потока Е1 кольца верхнего уровня используется второй мультиплексор ССПС-128. Полупостоянные соединения канальных интервалов колец нижнего и верхнего уровней устанавливаются с помощью цифровых коммутаторов.

Типовые аналоговые линейные комплекты (телефонов с номеронабирателями и прямых телефонов) интерфейсы цифровых телефонов (пультов) предусмотрены в коммутационной станции.

В шкафу аппаратуры Обь-128Ц кроме перечисленных выше основных устройств устанавливаются: мультиплексор системы передачи SDH типа SMS-150C, работающий по двум волокнам с цифровым потоком 155 Мбит/с, обеспечивающий выделение до 21 потока Е1 на промежуточных станциях предусмотрено выделение до семи потоков E1 с каждого направления, потоки E1, выделяемые мультиплексором SMS-150C, используются для сети технологической связи (ОТС, ОБТС И ПД); кросс входит в комплект аппаратуры для малых и средних железнодорожных станций; источник бесперебойного электропитания.

Рисунок 4 - Структурная схема аппаратуры Обь-128Ц.

Описание конвертора ССПС-128

Конвертор ССПС-128 представляет собой устройство для согласования существующей аналоговой сети связи и проектируемой цифровой. Конвертор ССПС-128 имеет емкость 128 портов и интерфейсы Е1, ИС-2, ИС-4, ПГС.

Интерфейс ИС-2 представляет собой комплект высокоомного подключения (промпункты, переговорные устройства, радиостанции РС-46 с кодовым управлением) с программируемой автоматической регулировкой усиления (АРУ), с шумоподавлением и устройством управления голосом (УУГ).

Номинальный входной уровень ИС равен 0 дБ, номинальный выходной уровень на кабеле - 4дБ.

Интерфейс ПГС представляет собой комплект перегонной связи с возможность набора "импульс/DTMF". Плата обеспечивает подключение восьми каналов типа ПГС. каналы имеют один общий изолированный источник питания - 48 В, го к короткого замыкания - 20 мА, номинальный уровень передачи и приема - по 0 дБ. На эту плату можно подключить связь с местами аварийно-восстановительных работ, трубку перегонной связи с наборником для выхода в любой круг диспетчерской связи, промпункты и переговорные устройства с замыканием шлейфа, магнитофон на запись, педали от цифровых пультов диспетчеров для управления передачей, коммутатор телефонистки.

Интерфейс ИС-4 представляет собой комплект для подключения четырехпроводных каналов ТЧ. Плата обеспечивает подключение до восьми каналов ТЧ и работает по трем планам затуханий (+4, -13; -13, +4; +4 и -4 дБ). Причем планы затуханий устанавливаются на плате перемычками. К этой плате подключаются источники тонового сигнала (ИТС) через системы уплотнения, которые применяются на участках связи, пульты диспетчера (РСДТ. СР-243М), радиостанции РС-46 с кодовым управлением, магнитофон на запись, коммутатор телефонистки и канал передачи данных.

Кроме линейных плат в конверторе имеются платы управления DSP16, ЕХР300, РСМ-7, расположенные на материнской плате М23.

Описание коммутационной станции NEAX-7400

Мультимедийная телефонная станция NEAX-7400 фирмы NEC воплощает в себе все современные достижения в области телекоммуникаций и предназначена для построения небольших и средних по размеру систем связи (емкостью до 768 портов). Эта станция поддерживает широкий спектр функций, в том числе встроенную систему беспроводной связи, систему голосовой почты, центр обработки вызовов и функции компьютерной телефонии. Модульная конструкция как аппаратного, так и программного обеспечения позволяет при минимальных затратах наращивать емкость системы и добавлять те или иные функции оперативных абонентов. Каждый модуль содержит платы управления, процессорных и линейных комплектов.

Схема организации транспортной сети связи на проектируемом участке представлена в альбоме чертежей на листе №4.

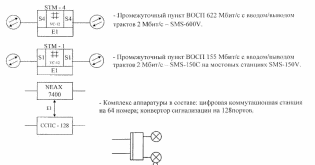

Условные обозначения для схемы организации транспортной сети связи
