2. Размещение на трассе кабельной линии аппаратуры связи (мультиплексоров, конверторов, коммутаторов) на сетевых узлах проектируемого участка (од, Узл.Ст., Уч.Ст.)

Мультиплексоры STM-4 устанавливают на кольца ВУ на УД, ОД, и ЕДЦУ. Между ними равномерно распределяют регенераторы RT-4 (при необходимости их установки).

На кольца НУ устанавливается аппаратно-программный комплекс сети ОТС «ОБЬ- 128Ц». Устанавливается он на всех участковых станциях (включая УД, ОД) кроме НДЦУ и бесперспективных станций.

В комплекс «ОББ-128Ц» входят: мультиплексор STM-1, цифровой коммутатор NEAX - 7400 и конвертор ССПС - 128. Цифровой коммутатор NEAX - 7400 и конвертор ССПС - 128 так же отдельно от STM-1 устанавливаются в ЕДЦУ. К цифровому коммутатору NEAX - 7400 подключаются цифровое либо аналоговое оборудование связи, а к конвертору ССПС — 128 PC и ИС студий ГК ДСС. Так же к конвертору ССПС 128, при наличии на участке бесперспективных станций, подключается канал подтягивания через аналоговую аппаратуру ОГМ-30Е.

2. Расчёт количества регенераторов между сетевыми узлами. Расстановка регенераторов по проектируемому участку

Сигнал, проходя через кабель подвержен затуханию и воздействию помех. Для восстановления параметров сигнала используются регенераторы. Различают обслуживаемые (ОРП) и необслуживаемые (НРП) регенерационные пункты.

Рассчитаем длину регенерационного участка для выбранного симметричного кабеля:

(1)

где Al_Ft/2 — переходное затухание на дальнем конце при полутактовой частоте F_t/2, дБ;

А_доб — добавочное затухание, дБ;

A_рег — затухание в регенераторе (для ОГМ-30Е - A_рег = 27 дБ);

б — среднеквадратическое отклонение переходных параметров кабеля связи (б = 6 дБ);

а_Ft/2 — километрическое затухание на полутактовой частоте Ft/2, дБ/км.

Известно:

Ft/2 = 2048/2 = 1024кГц.

(2)

где N— количество систем передачи, работающих в одном кабеле (2 < N < 5 ).

А_доб = 20lg(2) = 6,02дБ,

(3)

где Al_Ft/2 — защищённость на дальнем конце при полутактовой частоте F_t/2, дБ;

а_Ft/2 — коэффициент затухания при полутактовой частоте F_t/2 (а_Ft/2 = 4,873 дБ/км);

l — длина кабельной линии, эквивалентная шести строительным длинам выбранного кабеля (l = 5 км).

В формуле (3) требуется рассчитать A₃l_Ft/2.

(4)

значение А₃l^стр = 62,7 дБ.

Согласно произведенным расчетам определим количество необслуживаемых регенерационных пунктов на каналах подтягивания. Протяженность первого канала подтягивания от разъезда Начальный до узловой станции Хребтовая составляет 21 км, следовательно, нужно использовать три регенератора. Протяженность второго канала подтягивания от разъезда Баларихта до участковой станции Игирма составляет 28 км. Исходя из этого, следует использовать четыре регенератора. Протяженность третьего канала подтягивания от разъезда Диабазовый до отделенческой станции Усть-Илимск составляет 31 км. Исходя из этого, следует также использовать четыре регенератора.

При проектировании цифровой сети связи с использованием ВОК нужно не только знать параметры оптического кабеля, но и необходимо определить длину участка регенерации. Рассчитав длину регенерационного участка, можно определить места установки оборудования линейного тракта (оконечное оборудование, регенераторы). Расчет длины регенерационного участка производится по формуле:

(5)

где Э_п — энергетический потенциал ВОСП, дБ;

A_рс — затухание разъемного соединителя (A_рс = 0,4 дБ);

n — количество разъемных соединителей (n = 2шт.);

Аз — эксплуатационный запас на затухание кабеля с учетом будущих изменений топологии (Аз = 4дБ);

а — километрическое затухание одномодового ОВ на расчетной длине волны, дБ/км;

а— увеличение затухания ОВ при температуре воздуха ниже -40°С (а =0,01 дБ/км);

а_нр — затухание неразъемного (сварного) соединения, дБ;

L_стр — строительная длина кабеля, км.

(6)

где Р_ПЕР — максимум средней введённой мощности передатчика в опорной точке S при длине волны л=1,31 мкм (табл. 4, 5), дБ;

Р_ПРМ — минимальная чувствительность приёмника в опорной точке R при длине волны л=1,31 мкм (табл. 4 и 5), дБ.

Приведем расчёт для колец ВУ и НУ при длине волны л=1,31 мкм.

Затухание разъемного соединителя — не более 0,4 дБ. Количество разъемных соединителей — 2, эксплуатационный запас — 4 дБ. Увеличение затухания а, не превышает 0,01 дБ, затухание сварного соединения — 0,1 дБ. Строительная длина кабеля ОКМС составляет 4 км.

Для колец ВУ (применяемая аппаратура — STM-4):

Рассчитаем количество регенераторов RL-4 для участка Коршуниха - Рудногорск:

(7)

И для участка Рудногорск - Усть-Илимск:

С учётом установленной аппаратуры STM-4, количество регенераторов RL-4 принимаем равным четыре.

Для колец НУ (применяемая аппаратура— STM-1):

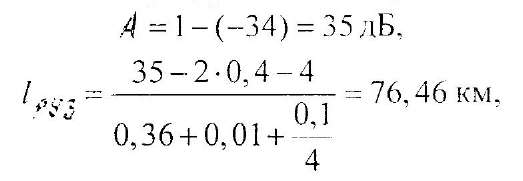

Э_п = 0 - (-34) = 34 дБ,

Рассчитанное значение l_руВОК велико в сравнении с межстанционным, следовательно, в установке регенераторов RL-1 необходимости нет.

Расчет длины регенерационного участка по дисперсии производится по следующей формуле:

(8)

где т - нормированная хроматическая дисперсия одномодового оптического волокна в диапазоне длин волн, нм: 1285 - 1330 - 3,5пс/нм-км;

(л) - ширина спектра источника излучения равна 1,5нм;

В — скорость передачи цифровых сигналов, передаваемых по оптическому тракту для STM-4 равна 622Мбит/с, а для STM-1 - 155Мбит/с.

Полученные значения l_руд соответствуют соотношению: l_руд > l_руз
