Дозиметры для измерения индивидуальных доз в полях рентгеновского и у-излучений. Дозиметр rados

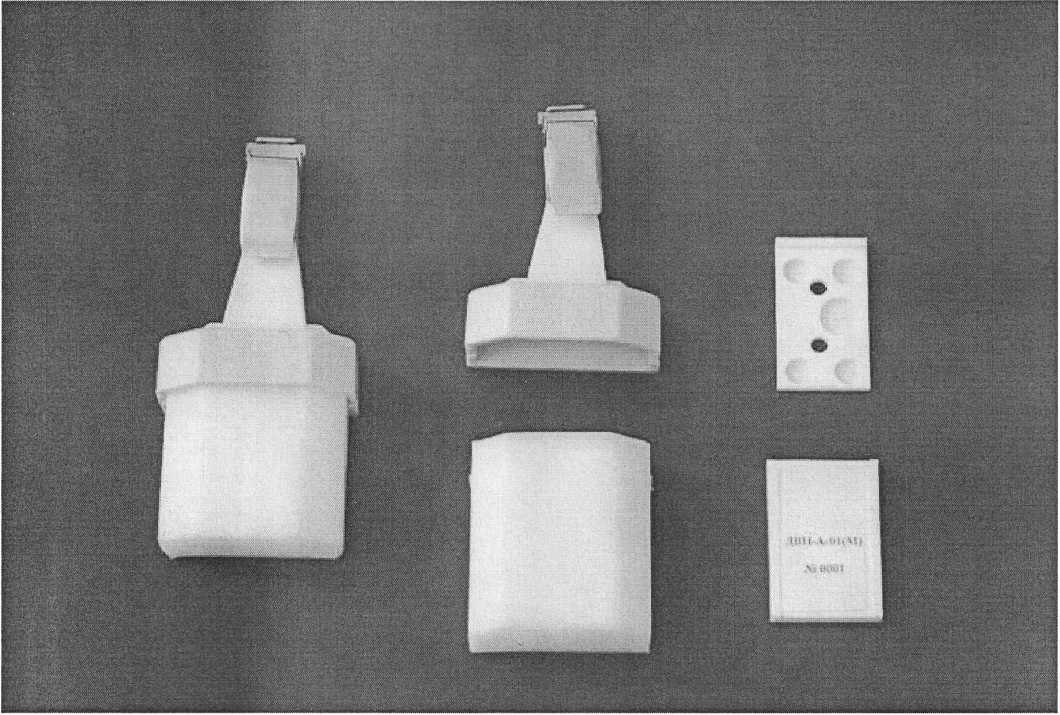

Дозиметр состоит из детекторов ДТГ-4, слайда, слайдодержателя и корпуса В дозиметре используются детекторы ДТГ-4, на основе Li:Mg,Ti, диаметром 4.5 мм, толщиной 1 мм. Детекторы размещаются в слайде. Слайд может содержать до 4 детекторов, каждый слайд имеет свой уникальный номер, который шифруется с помощью отверстий в специальной зоне.

Слайд устанавливается в слайдодержателе, который имеет алюминиевый фильтр, выравнивающий ход жесткости детекторов. Слайд со слайдодержателем образует дозиметрический элемент. При экспонировании дозиметрический элемент помещают в корпус, защищающий детекторы от загрязнения. Корпус имеет приспособление для ношения на одежде.

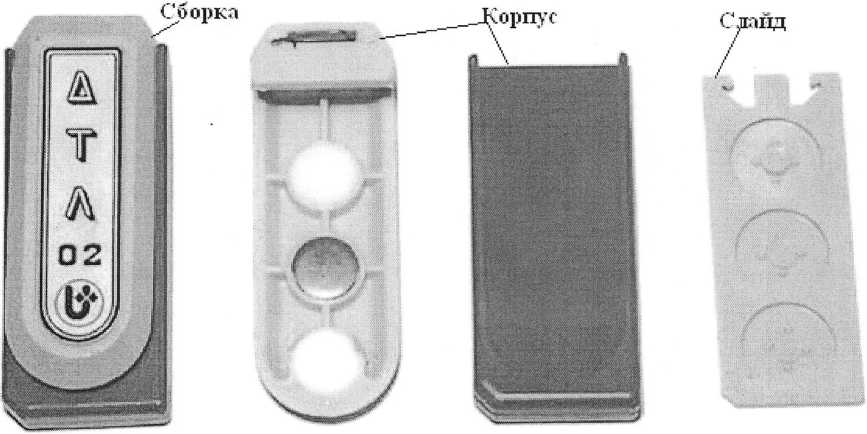

Дозиметр дтл-02

Дозиметр состоит из детекторов, слайда и корпуса. В дозиметре используются 3 детектора Детекторы размещаются в слайде. Корпус имеет приспособление для ношения на одежде.

Дозиметр для измерения дозы на кожу слабопроникающего бета/гамма излучения

Идеальным дозиметром для измерения дозы бета/гамма излучения, получаемой кожей, яв­ляется тканеэквивалентный детектор толщиной приблизительно 5 мг*см-2 за тканеэквивалентным фильтром той же самой толщины и размещенный в тканеэквивалентном корпусе с площадью поверхности 1 см2.

Дозиметр должен обеспечиваеть хорошую оценку дозы, получаемой тканью на глубине 7 мг*см-2 (Нр(0,07)), не зависимо от энергии, угла падения, должен быть прост в обращении, годиться как для ручной, так автоматизированной об­работки.

Дозиметры термолюминесцентные мкд(а)

Дозиметры термолюминесцентные МКД - многослойные кожные дозиметры предназначены для регистрации эквивалентных доз фотонного излучения в диапазоне энергий 7-ЗОООкэВ. Дозиметры позволяют определять дозы в критическом слое кожи 5мг/см за покровным слоем, 5мг/см – кожа лица и на глубине 300 мг/см - хрусталик глаза.

Дозиметр представляет собой составную кассету из ударопрочного, химически- и радиационно-устойчивого, тканеэквивалентного материала. Внутри имеются вращающиеся на одной оси подложки- поглотители толщиной 50, 100 и 110мг/см² , на которые помещаются детекторы ТТЛД-580 (борат магния) диаметром 15мм. Толщина защитного входного окна, за которым находится первый детектор, составляет ~2мг/см². Последний детектор монокристалл фтористого лития ДТГ-4 распо­ложен на глубине 300мг/см² и служит для измерения доз в хрусталике глаза.

Детектор ДТГ-4 представляет собой монокристаллический диск из фтористого лития, активиро­ванного магнием и титаном. Параметры детектора восстанавливаются при нагреве до 400°С и быст­ром охлаждении.

Дозиметр крепится на шапочке, воротнике халата или комбинезона.

Дозиметры термолюминесцентные мкд(б)

Дозиметр состоит из набора детекторов ТТЛД-580 (борат магния), разделенных тканеэквивалентными поглотителями, толщина которых выбрана таким образом, чтобы первые два детектора измеряли дозу на глубине 35 и 45 мг/см, а остальные детекторы на глубинах 95 и 155мг/см. Набор детекторов запаян в полиэтиленовый конверт и помещен на гибкую несущую основу, с помощью которой он крепится на внутренней стороне фаланг пальцев рук.

Альбедные тлд Индивидуальный дозиметр нейтронного и фотонного излучения двнг-м.

Дозиметр нейтронный индивидуальный альбедный на основе термолюминесцентных де­текторов предназначен для регистрации индивидуального дозового эквивалента нейтронного и фотонного излучения.

Состав дозиметра:

• корпус-фильтр (изготовлен из борированного полиэтилена) толщина и содержание бора обеспечивает ослабление по плотности потока тепловых нейтронов с коэффициентом не хуже 0,12±0,01;

• корректирующий фильтр для улучшения энергетической зависимости чувствительности к фотонам;

• корпус-вкладыш;

• TЛ-детекторы (2шт.LiF-6, 2шт.LiF-7);

• крышка с клипсой.

Метод измерения индивидуального эквивалента дозы гамма- нейтронного излучения с приме­нением термолюминесцентного дозиметра основан на регистрации поглощенной в детекторе энергии от гамма- квантов и тепловых нейтронов, которые образуются при замедлении после­дующем отражении нейтронов всех энергий, падающих на тело человека. Для целей индиви­дуальной дозиметрии нейтронов используют замедляющие и рассеивающие свойства тела человека.

В силу этих свойств около тела (фантома), находящегося в поле нейтронов, формиру­ется поле обратно рассеянного излучения (альбедо).В качестве детектора ионизирующего из­лучения в дозиметре используется люминофор - фтористый литий. Чувствительным к тепло­вым нейтронам является детектор с обогащенным содержанием изотопа литий-6 (⁶ LiF). Для учета вклада в показания детектора ⁶ LiF фотонного излучения, присутствующего в поле сме­шанного фотон-нейтронного излучения, и фотонов, образующихся в теле человека, в альбед- ном дозиметре используется детектор ⁷ LiF, нечувствительный к тепловым нейтронам.
