Цикл Ренкина — термодинамический цикл преобразования тепла в работу с помощью водяного пара. Кпд цикла Ренкина

Термодинамические исследования цикла Ренкина показывают, что его эффективность в большей степени зависит от величин начальных и конечных параметров (давления и температуры) пара.

.

Процессы

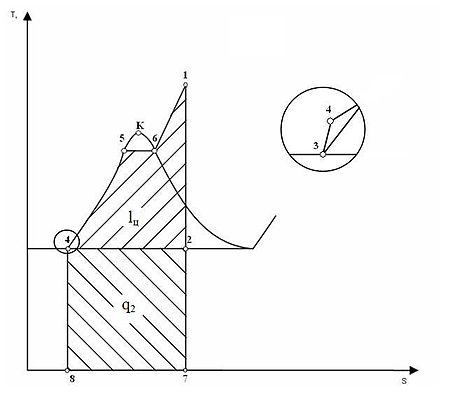

Диаграмма T-S

Цикл Ренкина состоит из следующих процессов:

• изобара линия 4-5-6-1. Происходит нагрев и испарение воды, а затем перегрев пара. В процессе затрачивается теплота  .

• адиабата линия 1-2. Процесс расширения пара в турбине, то есть её вращение паром ( ).

• изобара линия 2-3 Конденсация отработанного пара с отводом теплоты   охлаждающей водой.

• адиабата линия 3-4. Сжатие сконденсировавшейся воды до первоначального давления в парогенераторе с затратой работы  .

Теплогидравлическая разверка определяется по разности расходов среды в отдельных параллельных элементах контура и температур на выходе в тех же элементах по сравнению со средними значениями в контуре.

сверхкритические давление - Давление, большее 22,1 МПа.
