Тесты по «Электротехнике и электронике»

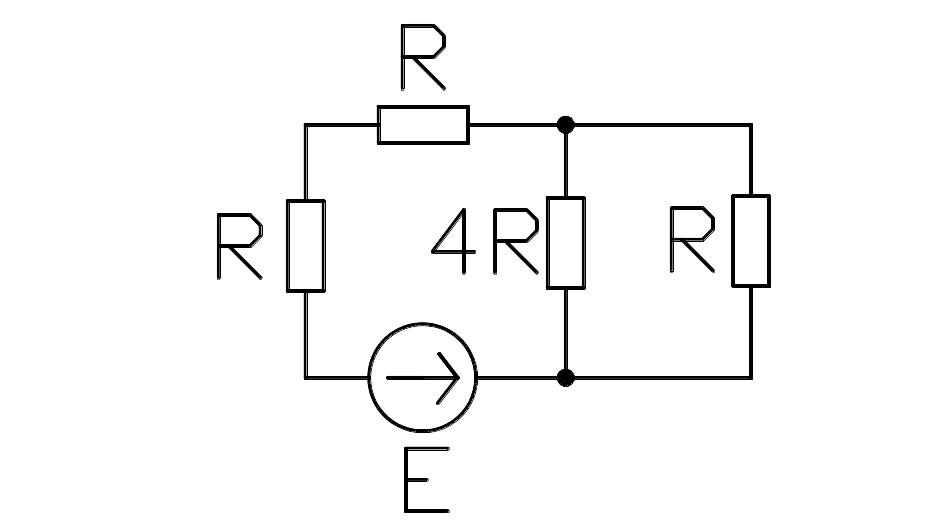

1) Общее количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составляет: 5

2)Эквивалентное сопротивление цепи относительно источника ЭДС составит: 2.8R

3 )Если величина R равна 50 Ом, то активная проводимость цепи G, составит:0,02

4. Приведите примеры измерения электроизмерительной техники не электрических величин: электротермометр

5. Перечислите средства измерения по функциональному назначению: измерительные приборы, измерительные преобразователи, изм. установки и системы вспомогательных ус-в

6.Перечислите виды измерительных приборов: (радиоизмерительные, электроизмерительные, измерительные окруж. среду) собирающие, обрабатывающие и представляющие измерительную информацию; аттестующие и поверяющие

7. Какая из четырех векторных диаграмм соответствует цепи, показанной на рисунке, при резонансе токов?

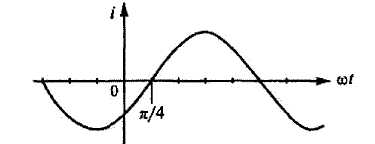

8. Чему равна начальная фаза переменного тока, представленная на рисунке? -3П/4

9. Какие из четырех векторных диаграмм правильно определяет сумму I, векторов I₁, I_2, прямая под углом 45 град.

10. В каком из приведенных выражений для цепи, показанной на рис., допущена ошибка, если u_A=U_maxsinωt?

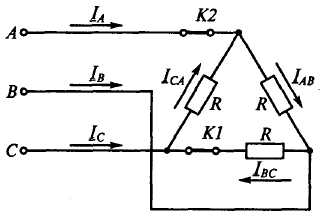

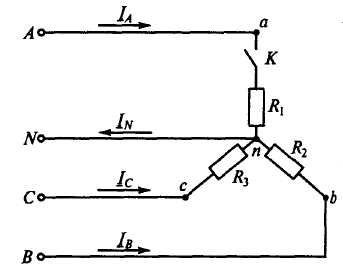

1 1.Как изменятся токи при размыкании ключа К2 в схеме на рис.? I_a =0

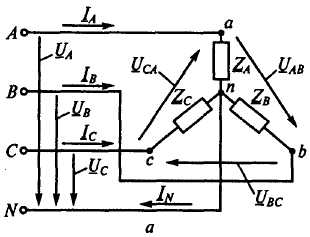

12.Изменятся ли линейные токи в случае обрыва нейтрального провода при симметричной и несимметричной нагрузках? При симметричной не измениться, а при несимметричной измениться

13. Магнитное поле – это одна из форм проявления электромагнитного поля, отличающаяся тем, что она действует: постоянно

14. Силовой характеристикой магнитного поля является: В- магнитная индукция

15. Магнитное поле вокруг проводника с током обладает следующими особенностями: - направление магнитных линий зависит от направления тока в проводнике; интенсивность поля зависит от величины тока в проводнике

16. Через две катушки, сдвинутые в пространстве на угол 90°, проходят токи соответственно i₁ = 10sin314t и i₂ = 10cos314t. Какова частота вращения результирующего магнитного поля? 314

17. Каким будет скольжение при частоте вращения магнитного поля 3000 об/мин и частоте вращения ротора 2940 об/мин? 2%

18. Чему равен вращающий момент М асинхронного двигателя при S=0 и S= 1 ? 0 и 1

19. Какую форму на выходе имеет напряжение двухполупериодного выпрямителя? Рассмотрим балансную схему двух полупериодного выпрямителя.

Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению: U_СР=2U_MAX/Пи=0,636 U_MAX

20. Какой из выпрямителей имеет наименьший коэффициент пульсаций выпрямленного напряжения? Трехфазный, двухфазный, мостовые выпрямители для каждой пары трехфазных обмоток

21. Как влияют примесные зоны в полупроводнике на процесс образования пар свободных носителей заряда?

22. На диоде марки ДЗ12 при изменении прямого напряжения от 0,2 до 0,4В прямой ток увеличивается от 3 до 16 мА. Каково дифференциальное сопротивление этого диода? R_d=дельтаU/дельтаI 15,4

19. Какой будет амплитуда синусоидально изменяющегося напряжения u=U_maxsin(ωt+π/4), если при t=0 она равно 100В? 143

20.Какова будет фазная реактивная мощность трехфазной цепи при условиях: фазное напряжение 220В, фазный ток 5А, cosφ=0,8. Ответ 0,66кВт

Тесты по общей электротехнике и электронике

3. перечислите виды измерений по способу получения результата: совокупное, совместное, прямое, косвенное – показывающие и регистрирующие (в вде графика на бумаге или фотопленке, распечатки или в электронном виде.)

4.Перечислите методы измерений. Совместное, совокупное, косвенное измерение непосредственно нулевой, дифереренциальный, сравнения с мерой, измерения замещения, изм доп гиб.

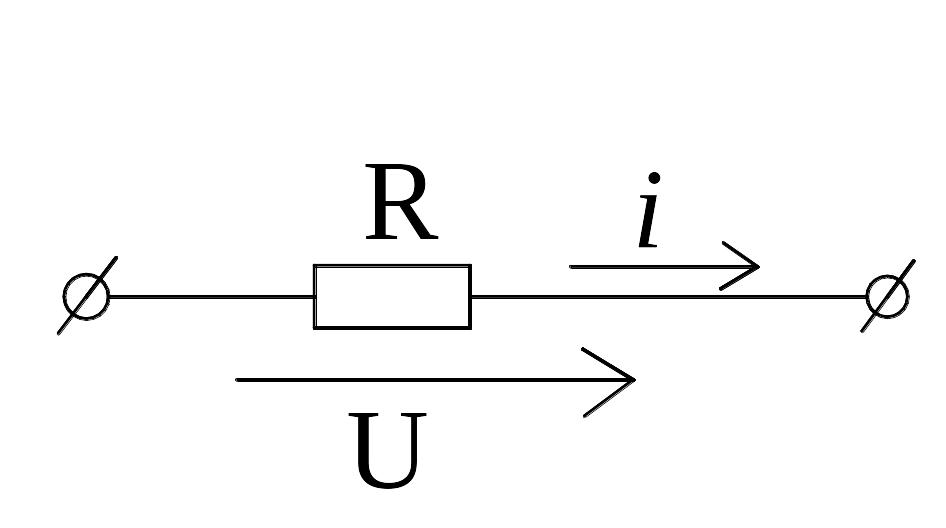

6. В какую энергию в цепи с активным сопротивлением R преобразуется энергия источника питания?

7. Напряжение на зажимах цепи, показанной на рисунке, U=141B. Каковы будут напряжения U_r и U_l при нулевой частоте источника питания этой цепи? 141

8.В трехфазную сеть с линейным напряжением 220В включают трехфазный двигатель, каждая из обмоток которого рассчитана на 127 В. Как следует соединить обмотки двигателя? звездой

9. Направление магнитных линий вокруг проводника с током определяется по правилу: правой руки

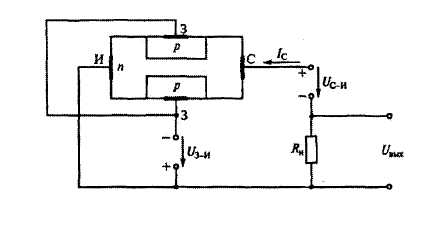

15. В каком направлении включены p-n переходы затвора полегого транзистора на рис.?

16. В каком направлении включаются эмиттерный и коллекторный р—n-переходы биполярного транзистора?

19. Какая из данных схем соответствует схеме стабилизатора напряжения?

Тесты по общей электротехнике и электронике

7. В какой цепи можно получить резонанс напряжений? При последовательном соединении активного, индуктивного и емкостного сопротивлении

8. Как можно получить резонанс при параллельном соедиеннии катушки индуктивности и конденсатора? I_m=U_m(b-b) B_L=B_C

9. Какое из соотношений является условием резонанса напряжений? X_L=X_C

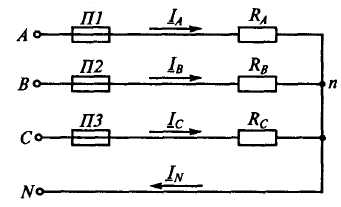

10. Как изменятся токи, если перегорит предохранитель П1 на рис. при R_A=R_B=R_C I_b=I_C

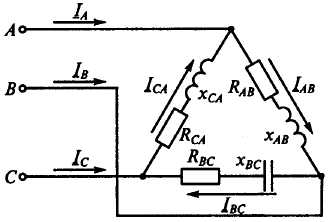

11.Каковы будут сопротивления R_CA и x_CA на рис., если I_AB=8A, I_BC=6A, I_CA=10A; R_AB=5Ом, R_BC=10Ом, x_AB=8Ом, x_BC=7Ом; активная мощность потребителя Р=2680 Вт, а реактивная Q=1760 вар?

P=√3 U_ЛI_Лcosфи

R_CA=6 Ом

x_CA=4 Ом

12. Лампы накаливания с номинальным напряжением 127В включают в трехфазную сеть с линейным напряжением 220В. Какова при этом схема соединения ламп звезда

16. Частота сети f = 500 Гц. Какова частота вращения двухполюсного и четырехполюсного вращающихся магнитных полей? P=2, n=15000) P=4 n=7500

17. Какова частота вращения ротора, если S = 0,05; p = l; f = 50 Гц. 2850

19. Каковы свободные носители зарядов в кристаллах кремния с донорной и акцепторной примесями?

Тесты по общей электротехнике и электронике

3. Как обозначают, что прибор не подлежит испытанию изоляции на прочность?

4. На электромеханических показывающих приборах рамка с катушкой крепится на двух растяжках. Из какого они материала?

5. Из чего состоит воздушный успокоитель встроенном приборе?

6. Какое из указанных соотношений является условием резонанса токов? B_L=B_C

7. В какой цепи можно получить резонанс токов? L и C соединены параллельно

8. Каким прибором можно установить наступление резонанса при последовательном соединении в цепи катушки индуктивности и конденсатора?

9.Трехфазный двигатель с напряжением 127В включают в трехфазную сеть с линейным напряжением 380В. Как следует соединить обмотки двигателя? треугольником

10. Как изменятся токи при размыкании ключа К на рис., если R₁=R₂=R₃? I_А =0

11.Почему обрыв нейтрального провода в четырехпроходной системе трехфазного тока является аварийным режимом?

12. При расчете магнитной цепи определяют магнитодвижущие силы (м. д. с.) при известных:F=ФR_м Ф-вел. Маг.Потока, R_м –маг, соп.

15. Частота тока питающей сети равна 50 Гц. Ротор асинхронного двигателя вращается со скольжением, равным 2%. Какова при этом частота тока в обмотке ротора? f=1Гц

17. Каково соотношение между прямым R_np и обратным сопротивлением R_обр R_np˃ R_обр

полупроводникового диода?

18. Какой атом называется ионом?

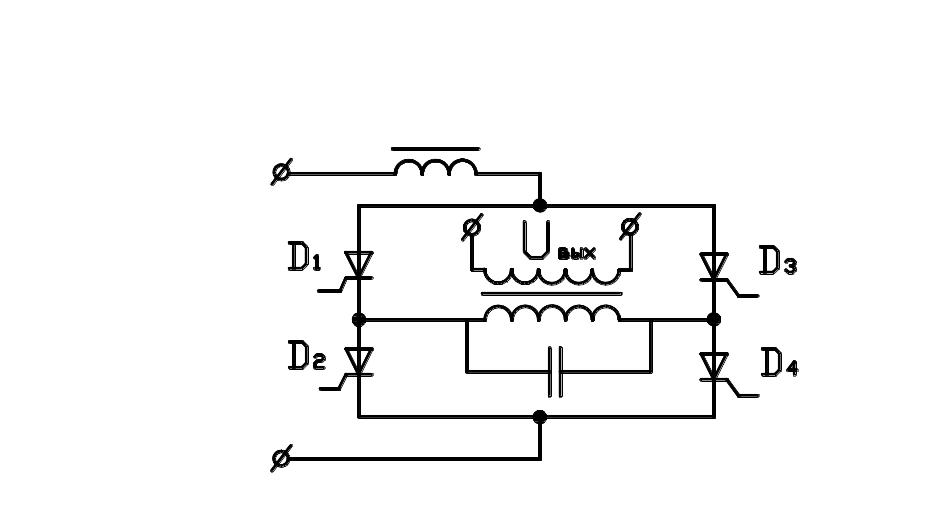

19. Мостовая схема инвертора имеет вид:

20. Мостовая схема инвертора:

В мостовой схеме инвертора открывающие импульсы подаются:

Тесты по общей электротехнике и электронике

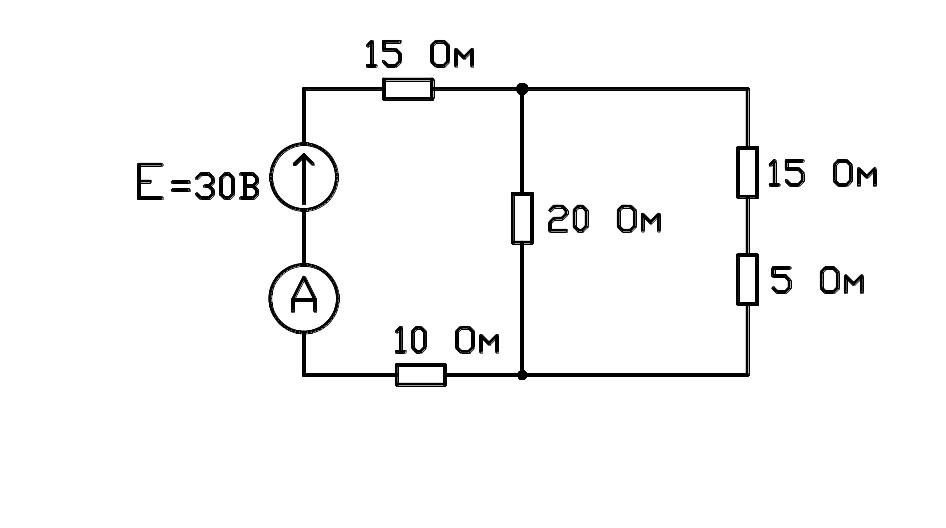

1. Показания амперметра составит: 0,9 A)

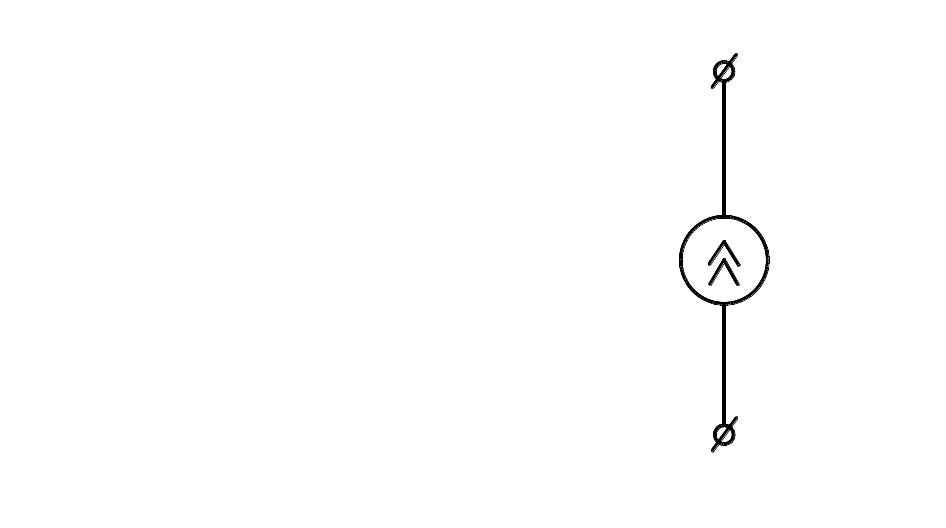

2. Представленная схема замещения составит: Идеальный источник тока

3. Если все резисторы имеют одинаковые сопротивления R = 50 Ом , то эквивалентное сопротивление цепи равно: 50 Ом

4. Вид преобразования энергии в электрическом показывающем измерительном механизме?

5. Что подвижно в магнитно-электрической системе измерительного механизма?

6. Можно ли измерить переменные токи в магнитоэлектрической системе измерительного механизма?

7. В каком направлении включаются эмиттерный и коллекторный р—n-переходы биполярного транзистора?

8. Какой характер имеет полная проводимость параллельно соединенных катушки индуктивности и конденсатора, если общий ток в цепи опережает напряжение? индуктивный

9. Как образуется колебательный контур? Последовательно L и C

10. Какое отношение токов справедливо в случае симметричной нагрузки при соединении звездой? I равен I_Л=I_ф

11.Лампы накаливания с номинальным напряжением 220В включают в трехфазную сеть с линейным напряжением 220 В. Какова схема включения ламп? треугольник

12.Какая из приведенных формул для трехфазных цепей при симметричной нагрузке ошибочна? I_п=√3 I_ф U_L=2U_Фcos30

13. Закон Ома для магнитной цепи: Ф=F/R_m

14. Второй закон Кирхгофа для магнитной цепи: суммаE= суммаU

15. Чему равен вращающий момент асинхронного двигателя при критическом скольжении? максимуму

16. Как определяется скольжение S асинхронного двигателе если известны n₀ — частота вращения магнитного поля, n — частота вращения ротора? S=(n-n₀)/n₀

17. Как изменится скольжение, если увеличить момент механической нагрузки на валу двигателя? увеличиться

18. Что является свободными носителями заряда в полупроводнике типа n? электроны

19. Какие диоды используют для выпрямления переменного тока?

20. Управляемые выпрямители, как правило, построены на основе: теристоры

Тесты по общей электротехнике и электронике

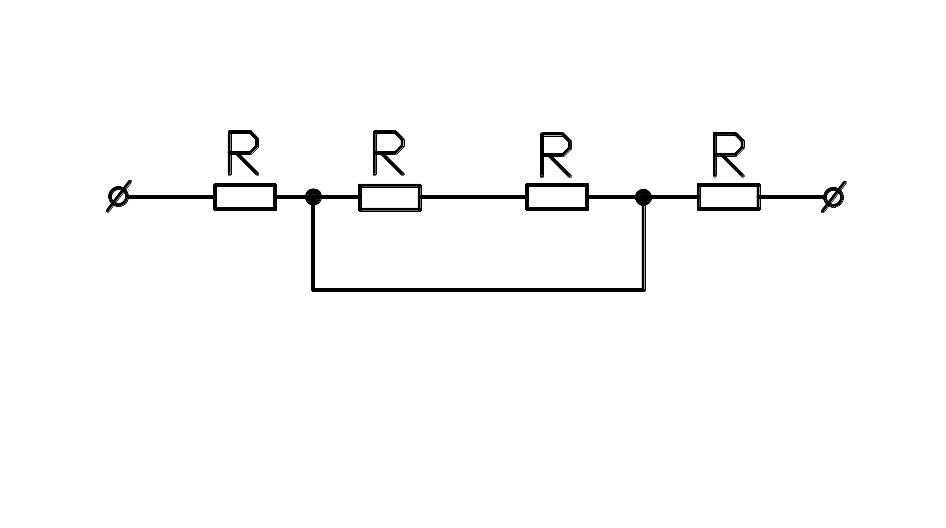

1 . Если все резисторы имеют одинаковые сопротивления R = 10 Ом, то эквивалентное сопротивление цепи равно: 200м

4. Из какого материала якорь в электромагнитной системе измерительного механизма? Магнитомягкое железо

5. Может ли протекать измеряемый ток через подвижную и неподвижную катушки в электродинамической системе измеряемого механизма?

6. Из какого материала изготавливают подвижную часть в индуктивной системе измерительного механизма? сталь

7. Каковы сопротивление R и активная мощность Р в цепи, показанной на рис., если Х_L=30 Ом, амперметр показывает 4 А, а вольтметр 200 В.

8. Каковы напряжения U_R, U_L, U_c и U₁ и ток I при резонансе напряжений в цепи на

рис., если U=220B, R=22 Ом, X_L=200 Ом?(указатъ неправильный ответ)

9. Мгновенное значение переменной величины определяется выражением a=50sin(628t+π/3). Каковы частота и период колебаний этой величины? f=w/2Пи=628/6,28=100 1/f=0,01

11.Что произойдет с токами двух оставшихся фаз, если в соединении звездой с нейтральным проводом отключить одну фазу?

15. Как зависит ЭДС ротора Е₂ вращающегося асинхронного двигателя от скольжения? пропорцианально

16. Укажите на рис. механическую характеристику трехфазного асинхронного двигателя (1..3), соответствующую регулированию его скорости путем увеличения частоты напряжения статора, если штриховой линией показана естественная характеристика этого двигателя. (1)

17. При скольжении 2 % в одной фазе обмотки ротора асинхронного двигателя индуктируется ЭДС, равная 1 В. Чему будет равна ЭДС, если ротор остановить? 50 Вт

18. У какого транзистора входное сопротивление наибольшее?

19. При какой схеме включения транзистора коэффициент усиления по мощности меньше или равен единице?

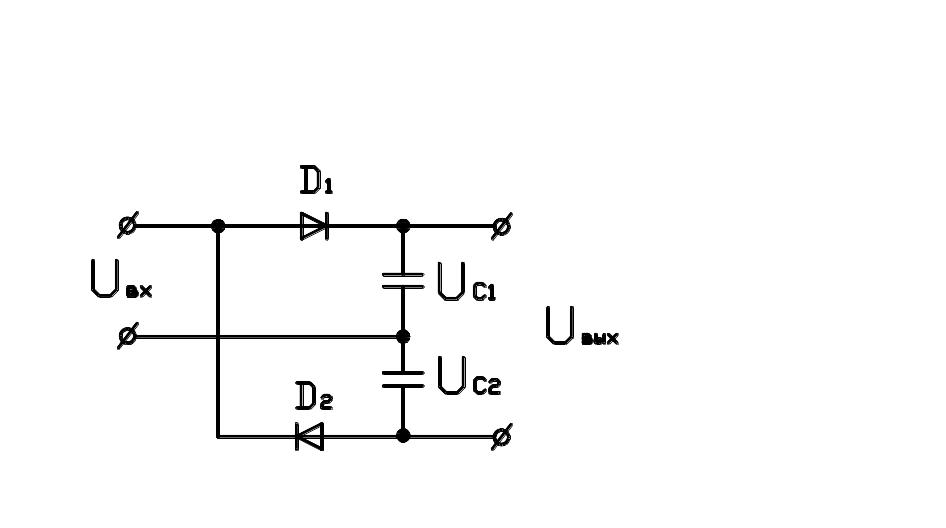

2 0. Схема удвоителя напряжения:

Диоды включаются:

Тесты по общей электротехнике и электронике

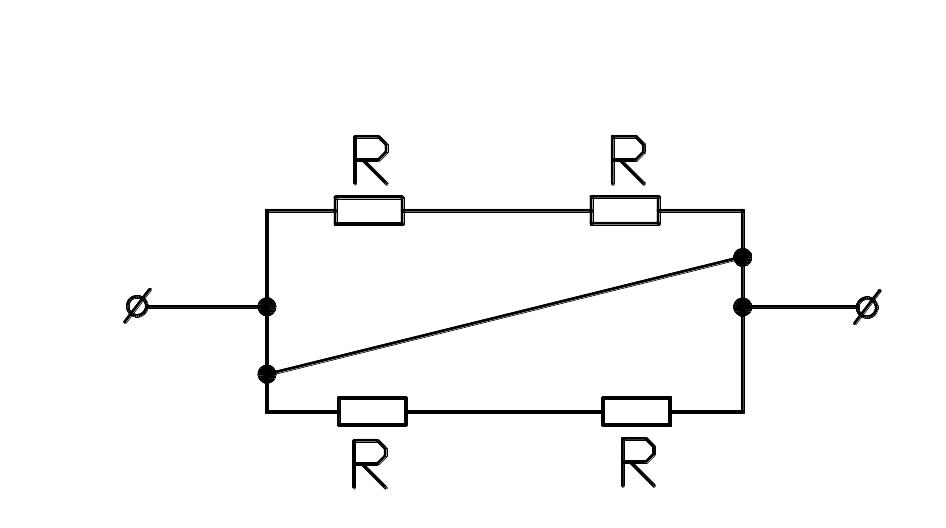

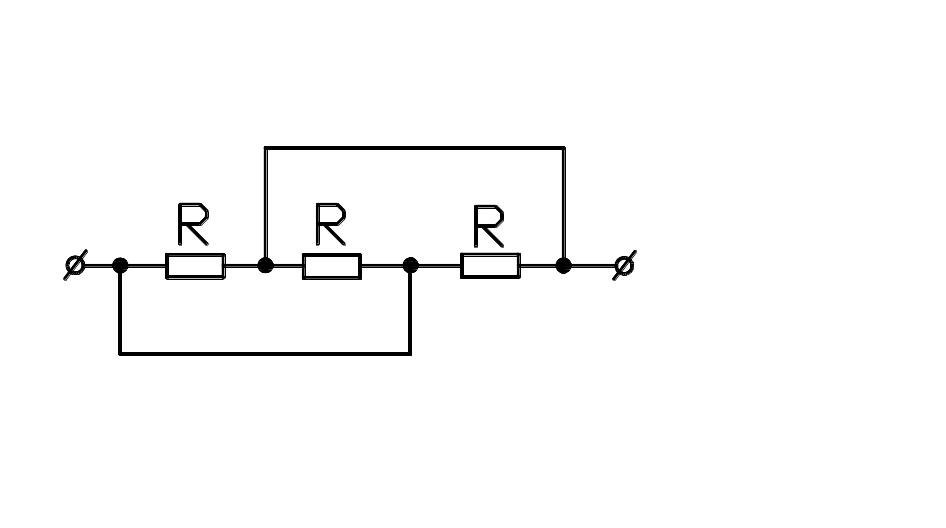

1. Все резисторы имеют одинаковые сопротивления. Эквивалентное сопротивление всей цепи равно: R/2)

6. Каковы напряжения U₁, U_R и токи I₁ I₂ и I₃ на рис. при резонансе токов, если U=380В, Хс=38 Ом, R=100 Ом? (указать неправильный ответ)

8.В трехфазную сеть с линейным напряжением 220В включают трехфазный двигатель, каждая из обмоток которого рассчитана на 220 В. Как следует соединить обмотки двигателя? Треугольником

13. Какие двигатели переменного тока называются асинхронными? электронные машины переменного тока у которых Vвр ротора˂Vмаг. поля

14. Какая часть механической характеристики асинхронного двигателя (рис.) является рабочей?

15. Как изменятся критический момент М_кр и критическое скольжение S_кр асинхронного двигателя при введении в цепь ротора дополнительного сопротивления?

16. Что является свободными носителями заряда в полупроводнике типа р? электроны

1 8. В каких схемах нецелесообразно использовать транзисторы?

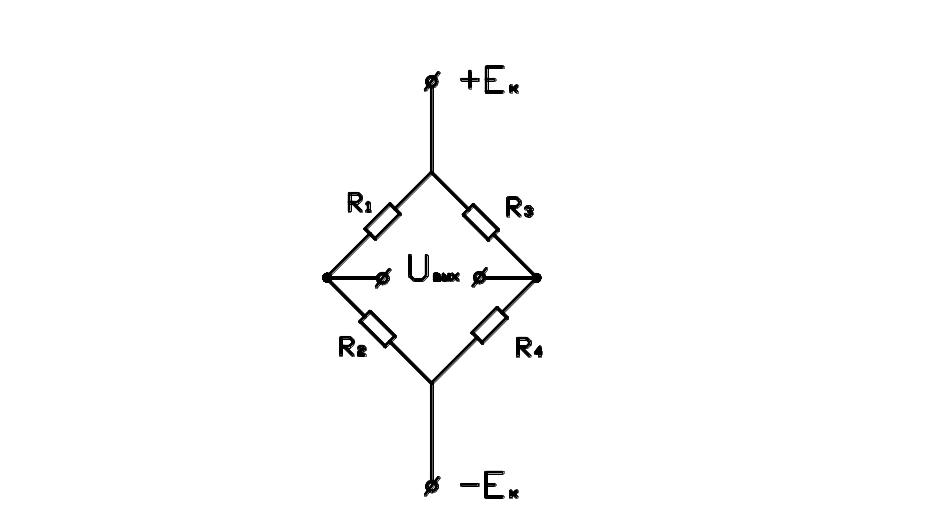

19. На рисунке приведена схема 4-ёх плечевого моста, принцип работы которого лежит в основе балансного усилителя:

Условия баланса при этом:

Тесты по общей электротехнике и электронике

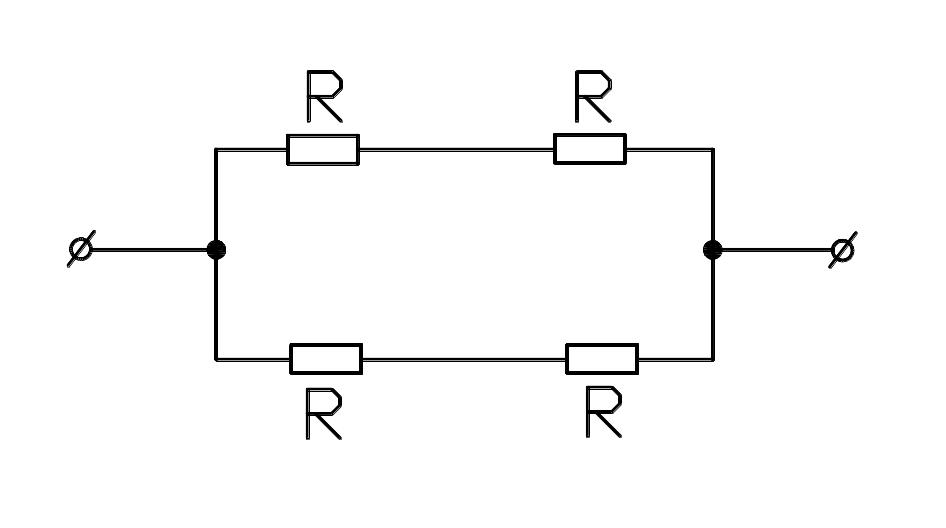

1 . Все резисторы имеют одинаковые сопротивления. Эквивалентное сопротивление всей цепи равно: 0

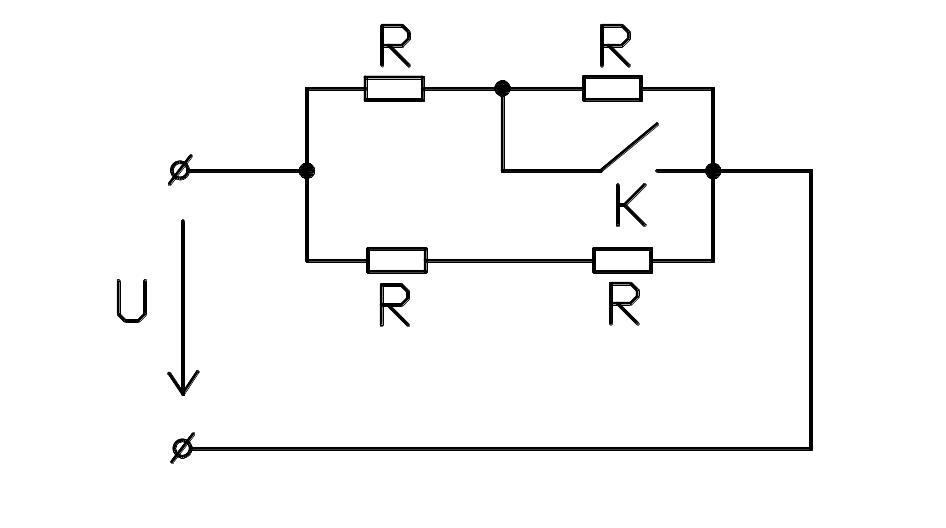

3.) Все резисторы имеют одинаковое сопротивление R. При разомкнутом состоянии ключа К амперметр показывал 9А. После замыкания ключа амперметр покажет: 13,5А)

4.Каким напряжением (по форме сигнала) измеряют в мостовой схеме величины конденсатора и индуктивности?

5.Каким методом можно измерить малые ЭДС и токи, например, от термопар? компенсаторы малого сопротивления

6. Можно ли измерить мощность в трехфазной цепи симметричного электропотребителя одним ваттметром? да, при симметричном режиме

7. Каковы свойства цепи при резонансе напряжений? X_L=X_c , r=0, w²LC=1

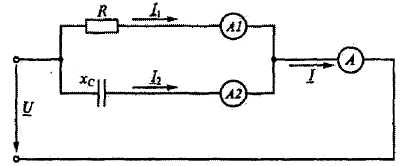

8.В цепь синусоидального тока на рис. включены три амперметра. Каким будет показание амперметра А2, если амперметры А и А₁ показывают соответственно 10А и 6А?

10.В какой из трех схем нагрузка является несимметричной

11.Три потребителя с сопротивлениями R₁=R₂=R₃=R соединены треугольником и включены в сеть трехфазного тока. Как изменятся линейные токи, если эти потребители соединить звездой?

12.Симметричная нагрузка соединена звездой. Линейное напряжение 380В. Каково фазное напряжение? 220 В

13. Относительная магнитная проницаемость среды: Ur=U/U₀

14. К слабомагнитным веществам относятся: диамагнетики, парамагнетики

15. Сильномагнитные вещества характеризуются: магнитной воспринимаемостью

16. Почему при увеличении нагрузки асинхронного двигателя также увеличивается? Увеличивается реактивная составляющая тока

17. Линейное напряжение сети 220 В. В паспорте асинхронного двигателя указано напряжение 220/380 В. Как должны быть соединены обмотки статора двигателя при пуске с ограничением пусковых токов и в рабочем режиме?

18. Почему намагничивающий ток асинхронного двигателя составляет 25...50% от I_ном, в то время как у трансформатора он равен 3... 10 % от I_ном?

19. Какие из приведенных особенностей характерны для интегральных микросхем?

20. В однокаскадном усилителе на БП транзисторе по схеме с ОЭ сопротивление делителя R₁ и R₂ находятся по формулам:

Тесты по общей электротехнике и электронике

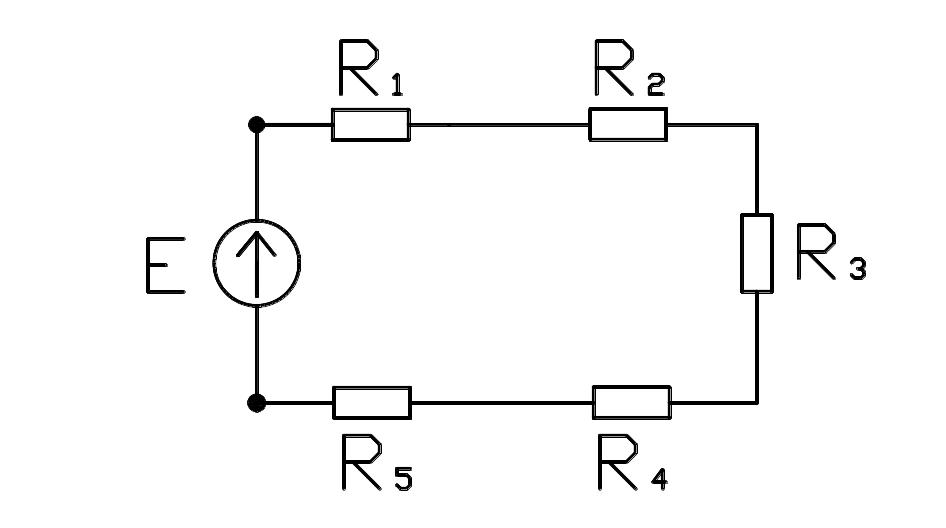

1. Если R₁ = 100 Ом, R₂ = 10 Ом, R₃ = 20 Ом, R₄ = 500 Ом, R₅ = 30 Ом, то а резисторах будут наблюдаться следующие токи:

I=I₁=I₂=I₃=const

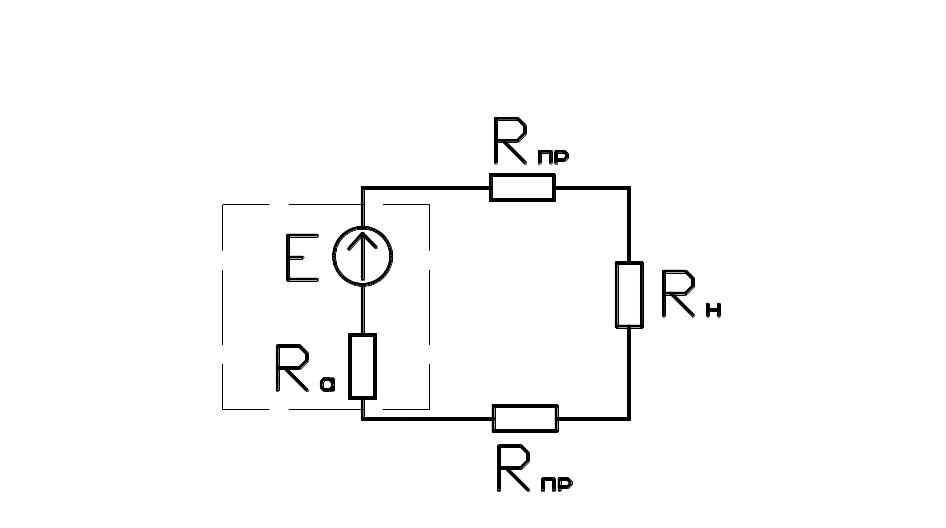

2 . Источник через соединительные провода подключается к нагрузке. По выражению можно определить мощность:

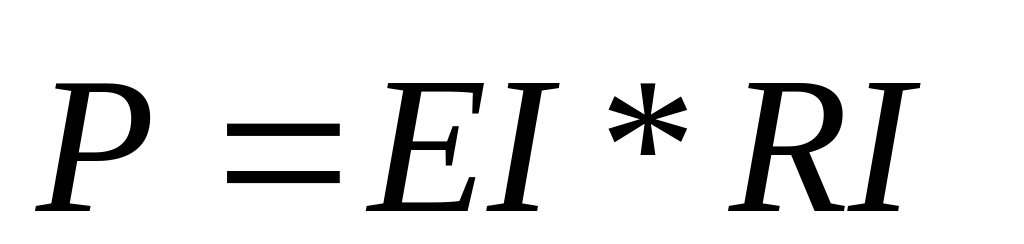

-эдс(RI)

3 . Представленная схема замещения соответствует: Идеальный источник ЭДС

5.Для измерения реактивной мощности с трехфазной цепи в какую схему собирают выводы катушек напряжения варметра?

8. В схеме цепи на рис. мгновенные значения напряжения и тока соответственно составляют u = 100sin(ωt+75°), i = sin(ωt+120°). Каковы активная и реактивная мощности в этой цепи?

10.В какой из трех схем нагрузка является несимметричной?

12. Магнитотвердые материалы, у которых: Н_с˃ 20 … 30 Н/м

14. Закон полного тока устанавливает зависимость между: H и I

15. Какое скольжение асинхронного двигателя называется критическим?

16.Как можно уменьшить значение пускового тока асинхронного двигателя с короткозамкнутым ротором?

17.Каков cos асинхронного двигателя в режиме холостого хода? максимален

18. У какого материала зона проводимости отделена от валентной зоны узкой запрещенной зоной? полупроводник

19. Какие элементы целесообразно использовать для преобразования электрической энергии больших мощностей? Резисторы(тиристоры)

20. Амплитудная характеристика усилителя имеет вид:

Тесты по общей электротехнике и электронике

15.Для измерения реактивной мощности с трехфазной цепи в какую схему собирают выводы катушек напряжения варметра?

16.Какие величины измеряют параметрическим измерительным преобразователем? Неэлектрические(определение линейных и угловых перемещение)R,L,C

17. Каковы свойства цепи при резонансе токов?

18. В схеме цепи на рис. мгновенные значения напряжения и тока соответственно составляют u = 100sin(ωt+75°), i = sin(ωt+120°). Каковы активная и реактивная мощности в этой цепи?

20.В какой из трех схем нагрузка является несимметричной?
