28. Биполярные транзисторы. Типы вах и т.Д.
Транзисторы являются управляемыми полупроводниковыми приборами, обеспечивающими усиление сигналов. По принципам действия их делят на управляемые электрическим током (биполярные) и управляемые электрическим полем (полевые).
Биполярный транзистор представляет собой совокупность двух электронно-дырочных переходов с общей n-областью (или р-областью), взаимодействующих между собой так, что обратный ток одного из р-n – переходов является функцией прямого тока второго перехода (рис. 12.13). В основе указанного взаимодействия лежит явление инжекции – ввода неосновных носителей тока в общую область, например дырок в р-области в общую n-область.
Ввод
дырок одной из р-областей
в общуюn-область
происходит в несимметричном p-n
– переходе при прохождении через него
прямого тока
.
Таким образом, действие биполярного
транзистора основано на процессе
управления концентрациями неосновных
носителей тока.
Если,
например, к левому р-n
– переходу подключить источник напряжения
,
то через первый переход пойдет прямой
ток
,
который в р-области
левого перехода будет практически
дырочным током
.
Поток дырок, создающих
,
вводится (инжектируется) в n-область.
Часть инжектированных дырок рекомбенирует
в n-области
с электронами, поступающими от источника
Однако, большинство дырок, которые в
n-области
являются неосновными носителями,
захватывается электрическим полем
правого перехода, создавая ток
.
Поэтому через правый р-n
– переход проходит в обратном направлении
ток
,
где
– ток, обусловленный собственными
носителями;
– ток, обусловленный инжектированными
носителями.
Таким
образом, левый р-n
–
переход с прямым током поставляет в
n-область
неосновные носители тока – эмиттирует
и поэтому называется эмиттерным.
Он является управляющим переходом.
Правый p-n
– переход собирает поставленные в
n-область
неосновные носители тока и называется
коллекторным.
Общаяn-область
называется базой. Отходящие от
соответствующих областей металлические
выводы (электроды) называются эмиттером
Э, коллектором К и базой Б биполярного
транзистора (рис. 12.14), а токи, проходящие
по ним – токами эмиттера
,
коллектора
и базы
.
База, как указывалось, может иметь
электронную и дырочную проводимость.
Соответственно различаются биполярные
транзисторы типа p-n-p
и n-p-n.
Биполярный транзистор выполняется из кристалла германия или кремния, в котором путем вплавления, диффузии (или другим технологическим способом) примесей, например, индия, формируются два электронно-дырочных перехода (рис. 12.14).

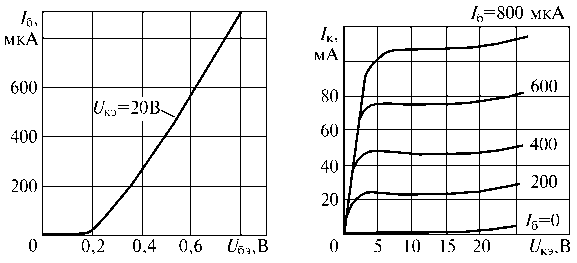

Различают
входные и выходные вольт-амперные
характеристики биполярного транзистора.
Входная, или базовая, характеристика –
это зависимость между током и напряжением
на входе транзистора
(рис. 12.15 а).
Известны три схемы включения транзисторов:
1) с общей базой (рис. 12.16 а) – используют в устройствах для усиления напряжения и мощности;
2) с общим эмиттером (рис. 12.16 б) – применяют для усиления мощности;
3) с общим коллектором (рис. 12.16 в) – схема обладает большим выходным сопротивлением, и ее используют в так называемых эмиттерных повторителях для повышения входного сопротивления электронного устройства.
Биполярные
транзисторы обозначают буквами ГТ
(германиевые) и КТ (кремниевые) с цифрами,
характеризующими параметры транзистора.
Основные электрические параметры
транзистора следующие:
,
– ток базы и ток коллектора соответственно,
– напряжение между базой и эмиттером,
– напряжение между коллектором и
эмиттером. Кроме этих параметров для
расчета и анализа устройств с биполярными
транзисторами используются так называемые
h-параметры:
– входное сопротивление транзистора,
– коэффициент обратной связи по
напряжению,
– коэффициент передачи по току
(характеризует усилительные свойства
транзистора),
– характеризует выходную проводимость.
