28. Разграфка и номенклатура топографических карт.

Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов — их номенклатурой.

Деление топографических карт на отдельные листы линиями меридианов и параллелей удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображённого на данном листе, и его ориентировку относительно сторон горизонта.

Стандартные размеры листов карт различных масштабов указаны в таблице 1:

Таблица 1

Масштаб карты	Размеры листа		На местности соответствует
	по широте (мин.)	по долготе (мин.)	длине боковой рамки листа, км	площади листа, кв. км
1:25 000	5	7,5	9	75
1:50 000	10	15	18	300
1:100 000	20	30	37	1200
1:200 000	40	60	74	5000
1:500 000	120	180	220	44000
1:1 000 000	240	360	440	175000



Схема разграфки карты масштаба 1:1 000 000 показана на рис.1.

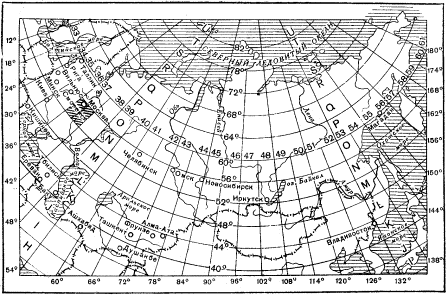

Рис.1. Разграфка и номенклатура листов карты масштаба 1:1 000 000.

Принцип разграфки карт остальных масштабов (более крупных) показан на рис.2,3.

Рис.2. Расположение, порядок нумерации и обозначения листов карт  масштабов 1:50 000 – 1:500 000 на листе миллионной карты.

Рис.3. Разграфка и номенклатура листов карт масштаба 1:50 000 и 1:25 000.

Из таблицы 1 и этих рисунков видно, что листу миллионной карты соответствует целое число листов остальных масштабов, кратное четырём — 4 листа карты масштаба 1:500 000, 36 листов карты масштаба 1:200 000, 144 листа масштаба 1:100 000 и т.д.

В соответствии с этим установлена и номенклатура листов, единая для топографических карт всех масштабов. Номенклатура каждого листа указана над северной стороной его рамки.

В основу обозначения листов топографических карт любого масштаба положена номенклатура листов миллионной карты.

Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и счёт их ведётся от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счёт колонн ведётся от меридиана 180 градусов с запада на восток.

Номенклатура листа карты масштаба 1:1 000 000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расположен, например, лист с г. Смоленск имеет номенклатуру N-36 (рис.1).

Колонны листов миллионной карты совпадают с шестиградусными координатными зонами, на которые разбивается поверхность земного эллипсоида при вычислении координат и составлении карт в проекции Гаусса. Различие заключается лишь в их нумерации: так как счёт координатных зон ведётся от нулевого (Гринвичского) меридиана, а счёт колонн листов миллионной карты от меридиана 180 градусов, то номер зоны отличается от номера колонны на 30. Поэтому, зная номенклатуру листа карты, легко определить, к какой зоне он относится. Например, лист М-35 расположен в 5-й зоне (35-30), а лист К-29 — в 59-й зоне (29+30).

Номенклатура листов карт масштабов 1:100 000 – 1:500 000 слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней цифры (цифр) или буквы, указывающей расположение на нём данного листа.

Как видно из рис.2, счёт листов всех масштабов ведётся слева направо и сверху вниз, при этом:

— листы масштаба 1:500 000 (4 листа) обозначаются русскими прописными буквами А, Б, В, Г. Следовательно, если номенклатура листа миллионной карты будет, например, N-36, то лист масштаба 1:500 000 с г. Поленск имеет номенклатуру N-36-А (рис.2);

— листы масштаба 1:200 000 (36 листов) обозначаются римскими цифрами от I до ХХХVI. Таким образом, номенклатура листа с г. Поленск будет N-36-IХ;

— листы масштаба 1:100 000 нумеруются цифрами от 1 до 144. Например, лист с г. Поленск имеет номенклатуру N-36-41.

Листу карты масштаба 1:100 000 соответствуют 4 листа масштаба 1:50 000, обозначаемые русскими прописными буквами "А, Б, В, Г", а листу масштаба 1:50 000 — 4 листа карты 1:25 000, которые обозначаются строчными буквами русского алфавита "а, б, в, г" (рис.3).

В соответствии с этим номенклатура листов карты 1:50 000 слагается из номенклатуры листа масштаба 1:100 000, а листов карты 1:25 000 — из номенклатуры листа масштаба 1:50 000 с присоединением к ней буквы, указывающей данный лист. Например, N-36-41-В обозначает лист масштаба 1:50 000, а N-36-41-В-а — лист масштаба 1:25 000 с г. Поленск (рис.3).

Правила и порядок образования топографических карт всех масштабов приведены в таблице 2:

Таблица 2

Виды карт	Масштаб карты	Типы карт	Порядок образования листа карты	Схема образования листа карты	Размер листа карты	Пример номенклатуры
Оперативные	1:1000000	Мелкомасштабные	деление земного эллипсоида параллелями, меридианами	6° 4°	4° × 6°	С-3
	1:500000		деление листа миллионной карты на 4 части	А         Б В         Г	2° × 3°	С-3-Б
	1:200000	Среднемасштабные	деление листа миллионной карты на 36 частей	XVI	40' × 1°	С-3-XVI
Тактические	1:100000		деление листа миллионной карты на 144 части	56	20' × 30'	С-3-56
	1:50 000	Крупномасштабные	деление листа карты  М. 1:100 000 на 4 части	А         Б В         Г	10' × 15'	С-3-56-А
	1:25 000		деление листа карты  М. 1:50 000 на 4 части	а          б в          г	5' × 7' 30"	С-3-56-А-б
	1:10 000		деление листа карты  М. 1:25 000 на 4 части	1          2 3          4	2' 30" × 3' 45"	С-3-56-А-б-4

Для подбора нужных листов карт на тот или иной район и для быстрого определения их номенклатуры существуют так называемые сборные таблицы карт (рис.4). Они представляют собой мелкомасштабные схемы, разделённые меридианами и параллелями на клетки, соответствующие обычным листам карты масштаба 1:100 000, с указанием их порядковой нумерации в пределах листов миллионной карты.

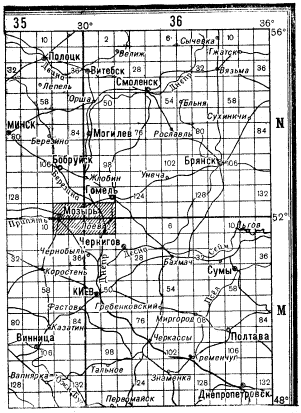

Рис.4 Вырезка из сборной таблицы карты масштаба 1:100 000.

Выписка номенклатуры нужных листов проводится слева направо и сверху вниз. Например, если требуется получить карты масштабов 1:100 000 и 1:50 000, допустим, на район Мозырь-Лоев (на рис.4 этот район заштрихован), то перечень номенклатур этих листов в заявке на карты будет выглядеть следующим образом:

1:100 000	1:50 000
N-35-  143,     144;	N-35-143-А, Б, В, Г; М-35- 11-А, Б, В, Г;
N-36-  133,     134;	N-35-144-А, Б, В, Г; M-35- 12-А, Б, В, Г;
M-35- 11,       12;	N-36-133-A, Б, В, Г; M-36- 1-А, Б, В, Г;
M-36- 1,         2;	N-36-134-А, Б, В, Г; M-36- 2-А, Б, В, Г.



29. Рамки листа топографической карты.

30. Свойства равноугольной поперечной цилиндрической проекции Гаусса-Крюгера. (в вопросе про проекции)

31. Серии карт, их виды и особенности.

32. Современные технологии в картографировании.

33. Составление, редактирование и издание карт.

тапы создания карт

Процесс создания карт и атласов состоит из четырех круп­ных этапов производства, представленных на рис. 1.  (Общая технология создания карт) Создание карты начинается с редакционно-подготовительных работ (этап проектирования карты), включаю­щих изучение картографируемой территории, сбор и анализ картматериалов, разработку редакци­онных документов (редакционный план). В редакционном плане даются требования к содержанию карты, ре­комендуется математическая основа карты, указываются исходные карто­графические материалы, необходимые для создания карты; приводятся об­щие указания по их использованию и составлению элементов содержания карты, разрабатывается общая техно­логия. На отдельные карты и атласы составляются редакционные указания конкретизирующие общие установки программы. При создании новых кар­тографических произведений иногда делают образцы карты в виде ее фрагмента, который помогает при со­ставлении правильно отобразить со­держание карты.

Этап составления включает определенный комплекс работ по со­зданию составительского оригинала карты. В него входят вы­числение и нанесение математической основы карты, подготов­ка картографических и других источников для составления, непосредственное составление всех элементов карты, выписка «надписей для фотонабора, корректура составительского оригинала. Составительский оригинал представляет собой рукопис­ный оригинал карты, на котором элементы содержания пред­ставлены штриховым рисунком в цвете.

Фоновая раскраска карты на составительском оригинале отсутствует, она проектируется на красочном оригинале на эта­пе подготовки карты к изданию и реализуется на этапе изда­ния карты.

При составлении карты редактор осуществляет процесс ре­дактирования, с тем чтобы обеспечить выполнение всех требований и установок, предусмотренных редакционным планом. Этапы составления карты представлены на рис. 2.  (Этапы составления карт)

Этап подготовки к изданию включает графические работы, результатом которых являются издательские оригина­лы карт. Они отличаются от составительских оригиналов высо­ким качеством штриховых элементов карты. На этом же этапе создаются справочные, или вспомогательные, картографические материалы (красочный оригинал, макеты фоновой окраски и расчленительной ретуши), которыми руководствуются при вы­полнении издательских работ.

Одна из общих схем подготовки карты к изданию представлена на рис. 3. (Общая схема подготовки карты к изданию)

Этап издания карт включает комплекс полиграфичес­ких процессов: фотографических, копировальных, печатных и отделочных (рис. 4).(Общая технология издания карты)

На этапе издания карт получают ряд контрольных оттисков, например штриховую пробу, корректурные оттиски, качествен­ные шкалы, красочную пробу (см. рис. 3, 4). В дальнейшем после выполнения соответствующих подготовительных работ печа­тают тираж карт полиграфическими средствами и проводят от­делку готовой продукции.

Перечисленные этапы работ при создании карты объедине­ны предварительным технологическим планом, составленным ответственным редактором карты при непосредственном учас­тии технического редактора, который подключается для реше­ния ряда технологических вопросов.

Картоиздательские процессы как наиболее механизирован­ные используются на всех предшествующих этапах создания карты. Особенно широкое использование находят фотографиче­ские, копировальные и пробопечатные работы.

Руководит работами по изданию карт технический редактор.

34. Способы картографирования изображения на тематических картах.

35. Способы картографического изображения на тематических картах: значковый и точечный.

36. Способы картографического изображения на тематических картах: изолиний, движения, качественного фона.

37. Сущность топографической карты, её свойства и области применения.

38. Тематическое картографирование. Типы и главнейшие виды тематических карт.

39. Топографические съёмки и их классификация.

Классификация съемок

Топографическую съемку местности выполняют для получения топографического плана или карты участка местности; объекты местности, контуры и рельеф изображаются на плане или карте с помощью условных знаков. Различают аэрофотосъемку, наземную и комбинированную съемки.

Аэрофотосъемка обычно выполняется стереотопографическим методом, когда снимки местности получают с помощью фотоаппаратов, установленных на самолете, а обработку снимков и рисовку плана выполняют в камеральных условиях на стереоприборах.

Комбинированная съемка является комбинацией аэрофотосъемки и наземной съемки; плановая ситуация рисуется по аэроснимкам, а рельеф снимают на фотоплан в полевых условиях.

Аэрофотосъемка и комбинированная съемка являются основными методами создания карт и планов на большие территории. Наземную съемку применяют при создании крупномасштабных планов небольших участков, когда применение аэрофотосъемки либо невозможно, либо экономически невыгодно.

Наземная съемка выполняется с поверхности земли. В зависимости от методики съемки и применяемых приборов наземная съемка может быть нескольких видов:

• тахеометрическая;

• мензульная;

• горизонтальная или теодолитная; при горизонтальной съемке получают план участка местности, на котором нет изображения рельефа;

• вертикальная; при этом получают план с изображением рельефа практически без плановой ситуации;

• фототеодолитная; при этом снимки местности получают с помощью фототеодолита, а их обработку и рисовку плана выполняют на стереоприборах,

• специальные виды съемок.
