1.Электрическая цепь.
Электрической цепью называется совокупность устройств, предназначенных для прохождения электрического тока. Электромагнитные процессы в электрических цепях описываются при помощи понятий «ток» и «напряжение».В общем случае электрическая цепь состоит из источников и приемников электрической энергии и промежуточных звеньев, связывающих источники с приемниками.Источники электрической энергии – гальванические элементы, аккумуляторы, термоэлементы, генераторы и другие устройства, в которых происходит процесс преобразования химической, тепловой, механической или другого вида энергии в электрическую.
Приемниками (нагрузкой) электрической энергии служат электрические двигатели, электронагревательные приборы и другие устройства, в которых электрическая энергия превращается в световую, тепловую, механическую и другие виды.
Под элементами в теории электрических цепей подразумеваются обычно не физически существующие составные части электротехнических устройств, а их идеализированные модели, которым теоретически приписываются определенные электрические и магнитные свойства, так что они в совокупности приближенно отображают явления, происходящие в реальных устройствах.
В электрических цепях различают активные и пассивные элементы.Активные элементы – это источники электрической энергии. Различают источники напряжения и источники тока.
Пассивные элементы – это сопротивления, индуктивности, емкости.По наличию данных элементов различают соответственно активные и пассивные цепи.
2.Эл-й ток.Положительные направления тока и напряжения.
Электрический ток в общем случае представляет собой движения электрических зарядов отрицательного и положительного знаков в разные стороны.
Численно ток определяется как придел отношения количества электричества, переносимого заряженными частицами сквозь рассматриваемое поперечное сечение проводника за некоторый промежуток времени, к этому времени, при условии, что данный промежуток времени стремится к нулю:
где g - количество электричества, прошедшее через рассматриваемое сечение проводника за время t.
Количество электричества (заряд) измеряется в Кулонах [K], промежуток времени в секундах [сек], а единицей измерения тока служит Ампер [A].
Электрическому току приписывают направление.
За положительное направление тока принимают направление перемещения положительных зарядов от точки высшего потенциала к точке меньшего потенциала.
Направление тока характеризуется знаком тока. Понятия положительный или отрицательный ток имеют смысл, если сравнивать направление тока в проводнике с некоторым заранее выбранным направлением – так называемым положительным направлением тока.
Положительное направление тока выбирается произвольно и указывается стрелкой.

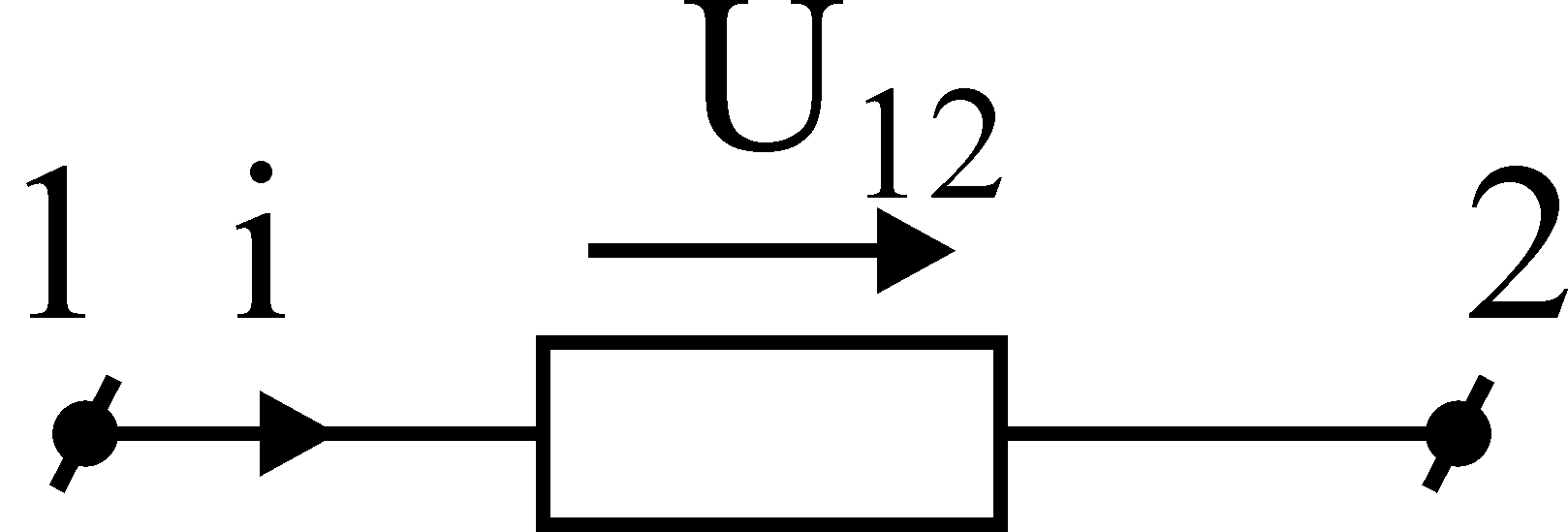

Рассмотрим пассивный участок электрической цепи с выбранным положительным направлением тока:
При протекании тока от точки 1 к точке 2 подразумевается, что потенциал точки 1 выше потенциала точки 2.
Под напряжением на данном участке подразумевается разность электрических потенциалов точек 1 и 2.
Единица измерения напряжения Вольт [B].
При условии, что 1 больше 2 U12 = 1 - 2 будет положительным.
Порядок индексов при напряжении означают его выбранное положительное направление.
Чаще всего положительное направление напряжения выбирают совпадающим с положительным направлением тока и указывают стрелкой.
