6. Статические расчеты
6.1.Определение коэффициента запаса устойчивости при рабочем передвижении .
Статический расчет проектируемой машины выполняем для определения устойчивости и обеспечения проходимости машины, которая оценивается средним и максимальным давлениями на грунт и характером их распределения по длине опорной поверхности гусениц.
Можно предположить, что относительно линии А опасности опрокидывания нет. Рассмотрим опрокидывание машины относительно линии Б. (Приложение 1).
Для линии Б

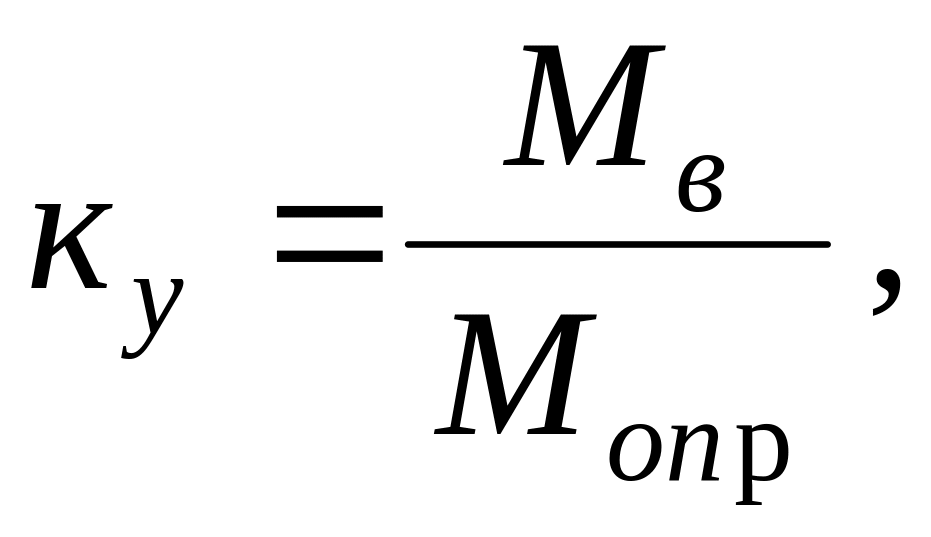

(6.1)
где Мв – восстанавливающий момент;
Мопр – опрокидывающий момент.
МБо п р = Fx ho, ( 6. 2)
МБв=Gт l1+ Fу l2 (6. 3)
МБо п р = 12,41 1,48 = 18,03,
МБв=84,7 2+ 24,33 0,44 = 180,1
Условие выполняется – машина устойчива.
6.2. Расчёт проходимости машины
Рассчитаем опорное давление:
рср= Rг/2bL , (6.4)
где b – ширина гусеницы. b = 0,533 м;
L – длинна опорной поверхности. L = 2,95 м.
рср= 107,33/2 0,533 2,95 = 34,18 кПа.
Рассчитаем опорное давление для транспортного передвижения:
рср= 105,88/2 0,533 2,95 = 33,6 кПа.
Определяем распределение давления по длине опорной поверхности.
Для схемы, приведенной в приложении 2, условие равновесия имеет вид:
(6.5)
Отсюда:
(6.6)

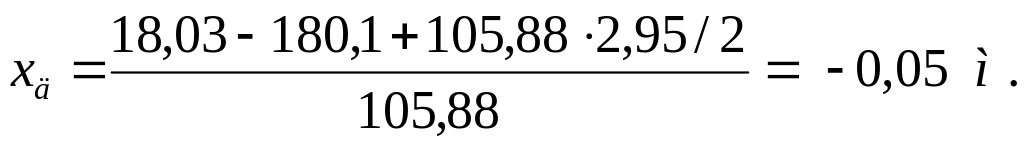

Rг смещено к точке А.
Находим минимальное рmin и максимальное рмах давление на грунт.

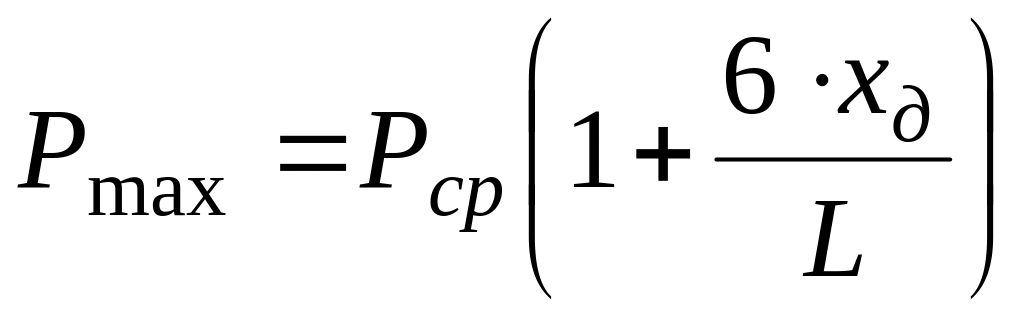

(6.7)
кПа.

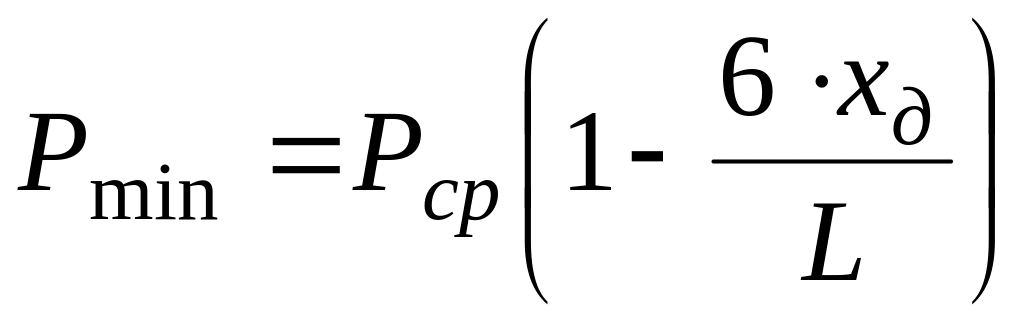

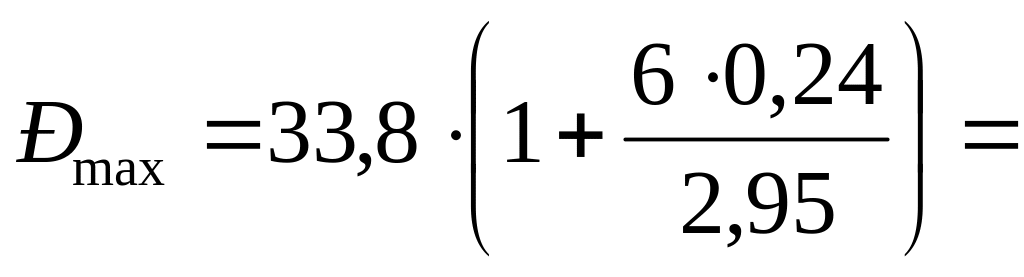

(6.8)
36,96

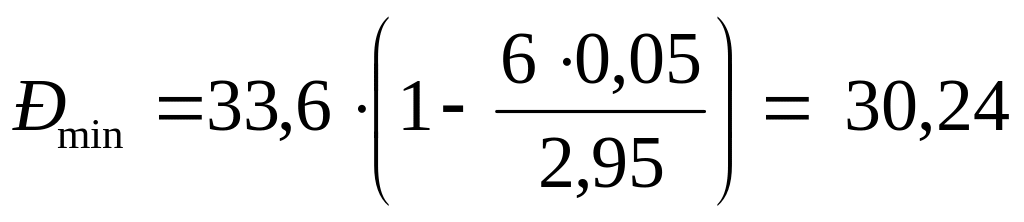

кПа.
<

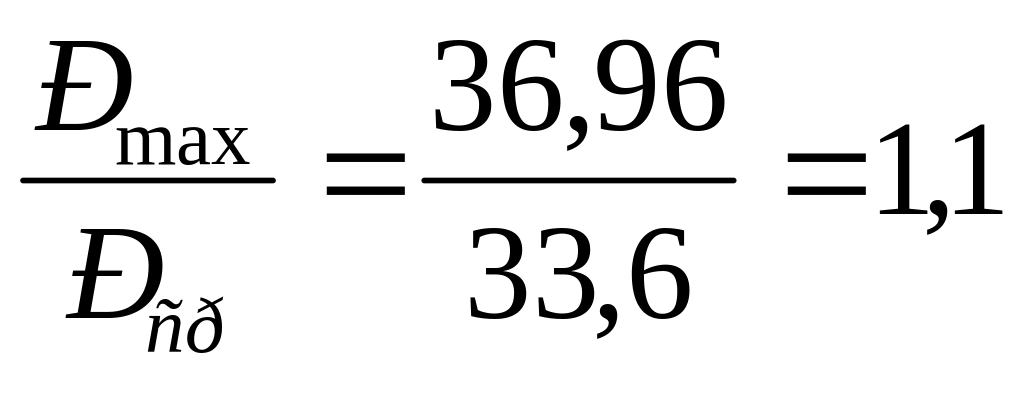

2,2 (6.9)
Условия выполняются. Проходимость обеспечена.
А В
30,24
МПа 36,96 МПа
Рисунок – 6. 1 Эпюра давления гусениц на грунт.
6.3. Определение коэффициента запаса устойчивости при переводе рабочего органа в транспортное положение
Необходимо определить плечи l1 и l2 (приложение 3) действия сил тяжести базовой машины и рабочего оборудования.
(6.10)

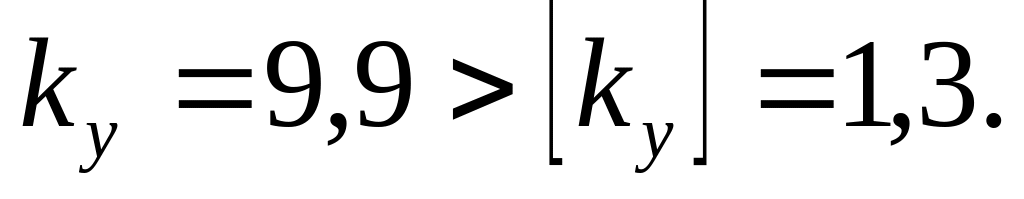

ky= 84,7∙2/21,18∙2,6=3,07
Вывод: устойчивость обеспечивается.
