26(37). Понятие логической функции. Способы задания логических функций.

Понятие логической функции

Логическая операция — в программировании операция над выражениями логического (булевского) типа, соответствующая некоторой операции над высказываниями в алгебре логики. Как и высказывания, логические выражения могут принимать одно из двух истинностных значений — «истинно» или «ложно». Логические операции служат для получения сложных логических выражений из более простых. В свою очередь, логические выражения обычно используются как условия для управления последовательностью выполнения программы.

В некоторых языках программирования (например в C) вместо логического типа или одновременно с ним используются числовые типы. В этом случае считается, что отличное от нуля значение соответствует логической истине, а ноль — логической лжи.

Значение отдельного бита также можно рассматривать как логическое, если считать, что 1 означает «истинно», а 0 — «ложно». Это позволяет применять логические операции к отдельным битам, к битовым векторам покомпонентно и к числам в двоичном представлении поразрядно. Такое одновременное применение логической операции к последовательности битов осуществляется с помощью побитовых логических операций. Побитовые логические операции используются для оперирования отдельными битами или группами битов, применяются для наложения битовых масок, выполнения различных арифметических вычислений.

Среди логических операций наиболее известны конъюнкция, дизъюнкция, отрицание.

Способы задания логических функций

1) Табличный способ

При этом способе функция задается в виде таблицы истинности, представляющей собой совокупность всех наборов переменных и соответствующих им значений функции.

Таблица истинности содержит 2m строк, m столбцов (по количеству входов) и один столбец для записи значения функции.

2) Числовой способ

Следующий способ задания дискретного автомата – числовой. В Этом случае функция задается в виде десятичных эквивалентов номеров наборов аргументов, при которых функция принимает единичное значение. Например, для рассмотренного выше примера функция F1 принимает единичные значения на наборах переменных со следующими номерами: 1, 2, 5, тогда числовой способ задания будет иметь вид

3) Координатный способ

При этом способе дискретный автомат задается с помощью карты его состояния, которая известна как карта Карно.

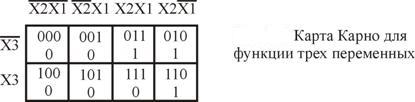

Карта Карно содержит 2^m клеток по числу наборов значений переменных. Каждая клетка определяется координатами строк и столбцов, соответствующими определенному набору переменных. Все входные переменные разбиваются на 2 группы так, что одна группа определяет координаты строк, а другая - координаты столбцов. В каждой клетке карты Карно проставляется соответствующее значение функции на заданном наборе. Пример задания функции трех переменных приведен ниже.

Числовое выражение этой функции выглядит так:

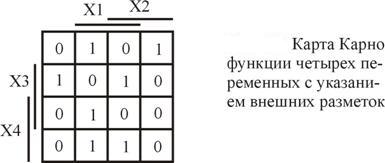

Пример построения карты Карно для функции 4-х переменных. Пусть функция задана в числовой форме и имеет вид:

следовательно, К=16, m=4.

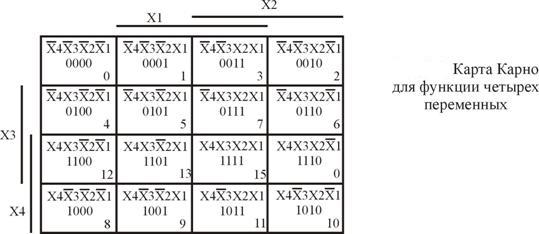

Сначала проводим разметку координат карты Карно без указания значений функции. Для удобства воспользуемся указанием "шапки" в виде прямых линий, “под” которыми переменные входят в значение координат без отрицания. Таким образом, по столбцам и по строкам переменные входят без отрицания в пределах линии-шапки.

Для наглядности координаты клеток карты Карно указаны в трех формах: в виде наборов переменных; в виде двоичного числа, соответствующего порядковому номеру набора переменных; в десятичном эквиваленте номеров наборов переменных. На практике координаты внутри клеток не записывают, в клетках указываются единичные значения функции, соответствующие “координатным” наборам переменных. Нулевые значения функции в клетки можно не записывать, т.е. клетки, координаты которых определяются наборами переменных сулевыми значениями функции, можно оставить пустымулевыми значениями функции, можно оставить пустыми. _________

.
