- •Решение.
- •Определение функций на выходах всех микросхем без преобразований.
- •Составление таблицы истинности
- •3. После составления таблицы истинности целесообразно перейти к совершенной дизъюнктивной нормальной форме (сднф) и к совершенной конъюнктивной нормальной форме (скнф).
- •4. Проверка полученного результата.
- •6. Минимизация полученных функций по методу Квайна
- •Импликантная таблица
Импликантная таблица
Таблица 3
-
Простые
импликанты (5)
Конституенты
аbcd
аb cd
ab c d
abcd
ab cd
ab c d
a b c d
bd
*
*
*
*
а b
b c
*
*
*
*
a c d
*
*
Анализируем полученный результат:
импликантыbd, b c и a c d являются существенными: bd единственная, входящая в состав конституентыabcd, b c – в состав ab c d, a c d – единственная в столбце c конституентой аbcd. Эти три простые импликанты «закрывают» все столбцы. а b не входит ни в одну конституенту, не является существенной и может быть исключена из дальнейшего рассмотрения.
Таким образом, в выражении (5) следует исключить это слагаемое:
Z =bd а b b c a c d. Z =bd b d a c d. (6)
7. Построение функциональной схемы устройства по полученной минимальной ДНФ (сравнить с рис. 2).
Для построения удобно воспользоваться вертикальными шинкам a,b,c,d и формировать функциональные элементы в соответствии с выражением (6).

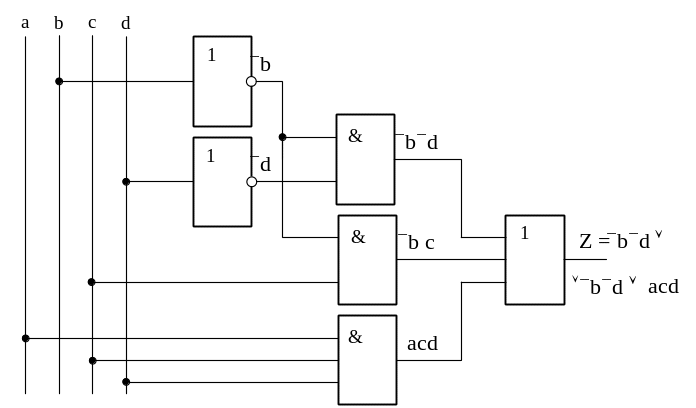

Рис.3. Реализация функции Z в базисе И-ИЛИ-НЕ
8. Запись функции (6) в базисах И-НЕ и ИЛИ-НЕ
8.1. Запись функции Z в базисе И-НЕ

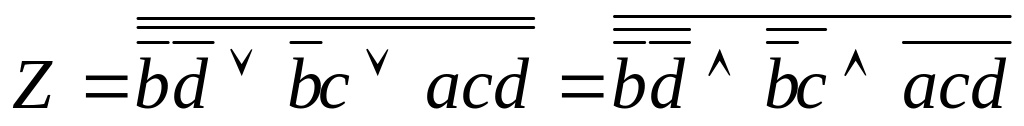

Z =bd b с a c d. Применяем двойное отрицание:
.
(7)
Схемная реализация функции в базисе 2И-НЕ, рис.4
8.2. Запись функции Z в базисе ИЛИ-НЕ

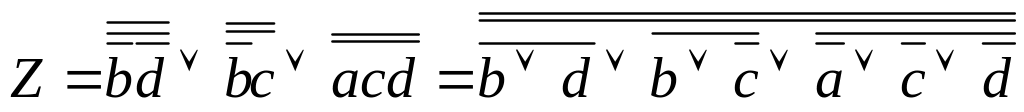

Z =bd b с a c d. Двойное отрицание каждого слагаемого и двойное отрицание полученного выражения
.
(8)
Схемная реализация функции в базисе 2ИЛИ-НЕ показана на рис.5.

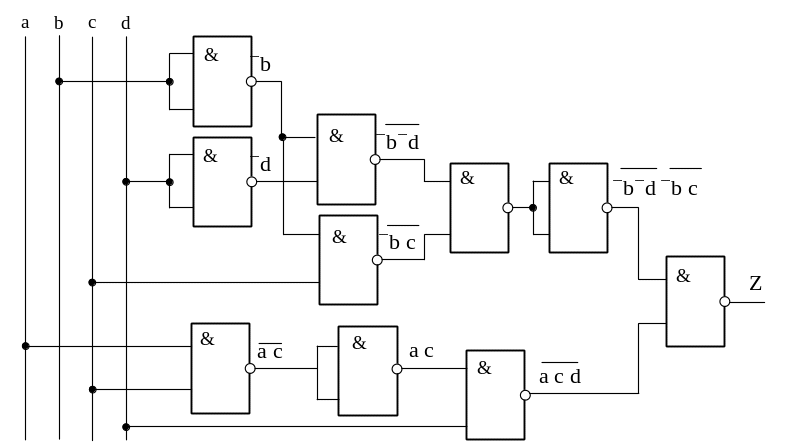

Рис. 4. Реализация функции (7) в базисе 2И-НЕ

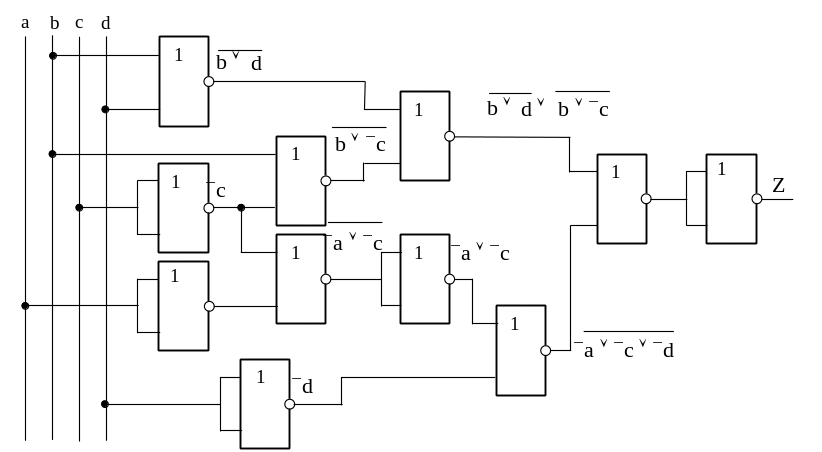

Рис.5. Реализация функции (8) в базисе ИЛИ-НЕ
9. Моделирование в среде Electronics Workbench.
После запуска программы Multisim на рабочем поле собрать схему, соответствующую реализации функции в базисе И-НЕ, рис.4.(или другую по заданию преподавателя).Подавая с помощью ключей A, B, C, D значения логических переменных 0 или 1 на входы схемы убедиться в соответствии ее таблице истинности. Для проверки правильности работы схемы лучше подключить ко всем выходам элементов схем логический анализатор, рис.6.
Рис.6. Моделирование схемы, полученной в базисе И-НЕ
Проверку соответствия таблице истинности с помощью ключей вести сложно. Лучше использовать генератор слов, рис.7.
1011000010110001
Рис.7. Проверка функционирования схемы в базисе И-НЕ с применением генератора слов и логического анализатора
Вывод: В ходе проведения самостоятельной работы по исследованию логических элементов были рассчитаны и минимизированы функции алгебры логики при помощи нормальных функций (СДНФ и СКНФ), операций поглощения и склеивания, закона инверсии, при помощи карт Карно, метода Квайна. Во всех случаях получили одинаковые результаты.
Полученная функция была реализована на элементах И-НЕ, ИЛИ-НЕ, в релейно-контактном исполнении, а также смоделирована на цифровых интегральных микросхемах ТТЛ серии К155 в программной среде Electronics Workbench.
