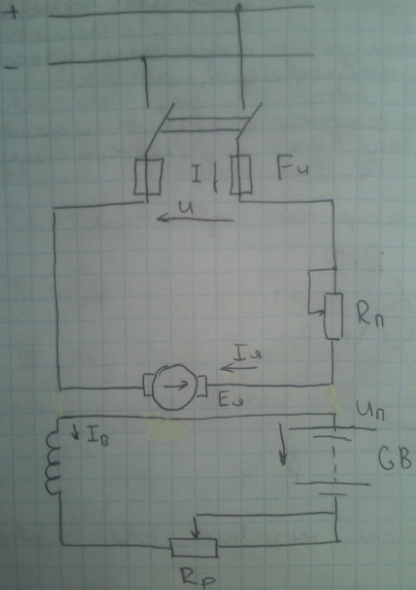

71. Двигатель постоянного тока с независимым возбуждением (схема и характеристика).
В двигателях с независимым возбуждением обмотка якоря и возбуждения подключены к различным источникам, что позволяет изменять напряжение на обмотках независимо друг от друга. Такие двигатели применяются в регулируемых приводах, где питание обмоток осуществляется от генераторов, либо полупроводниковых преобразователей. При номинальных напряжениях на обмотках характеристики ДПТ такие же, как и у двигателя с параллельным возбуждением. (см. характеристики в вопросе 73)

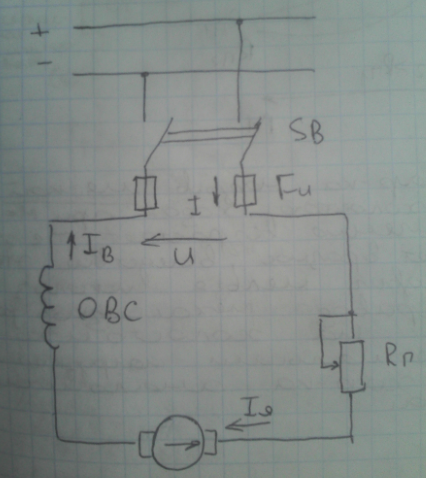

72. Двигатель постоянного тока с последовательным возбуждением (схема и характеристика).
Ток, потребляемый двигателем из сети, протекает по якорю и обмотке возбуждения I=Iв=Iя

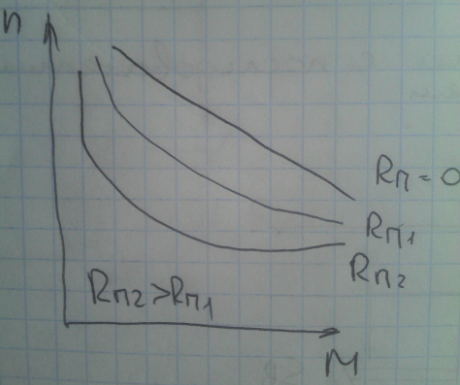

Магнитный поток машины Ф, является функцией тока якоря. Поэтому механические характеристики не являются линейными (см. ф-лу) и при увеличении Rр увеличивается их крутизна.
Такая характеристика называется мягкой. В режиме холостого хода при М=о, n- неограниченно возрастает, т.е. двигатель «идет в разнос», вследствие этого такой тип двигателя нельзя использовать в качестве привода механизмов работающих на холостом ходу или с малыми нагрузками. Скоростная характеристика аналогична механической.

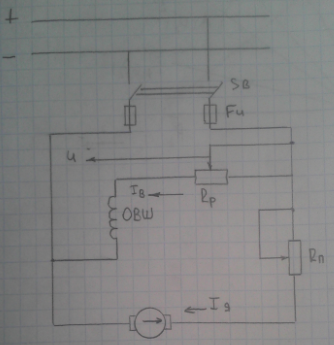

73. Двигатель постоянного тока с параллельным возбуждением (схема и характеристика).
О
собенность
данного двигателя в том, что обмотка
возбуждения подключена параллельно
якорю и Iв
не зависит от Iя
и не имеет постоянное значение. Пренебрегая
реакцией якоря можно считать магнитный
поток Ф постоянным. Механическая

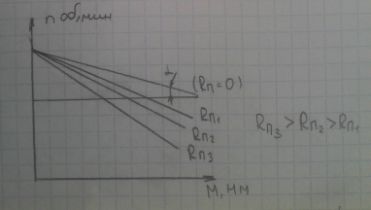

характеристика описывается формулой:
В режиме холостого хода электромагнитный момент М=0. Поэтому частота вращения двигателя в режиме холостого хода равна:
Так как у двигателя постоянного тока Rя мало, то с увеличением момента частота n изменяется мало. Характеристика такого типа называется жесткой. Характеристика, полученная без пускового реостата, называется естественной и считается абсолютно жесткой.
Характеристики, полученные с пусковым реостатом, называются искусственными.
С
коростная
характеристика n=f(Iя)
имеет такой же вид как и механическая
характеристика.

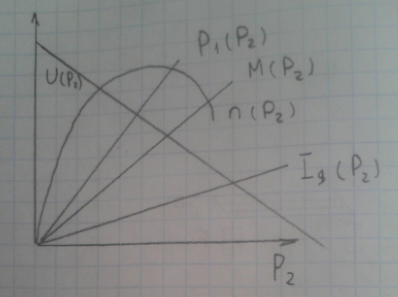

Рабочие характеристики двигателя:
74. Двигатель постоянного тока со смешанным возбуждением (схема и характеристика).
Д
вигатель
со смешанным возбуждением имеет
параллельные и последовательные обмотки
возбуждения при этом магнитный поток
Ф1 возбуждаемый параллельной обмоткой
при U=const
постоянен, а магнитный поток Ф2 возбуждаемый
последовательной обмоткой зависит от
тока якоря (Iя),
т.е. от нагрузки. Общий поток Ф=Ф1+Ф2.

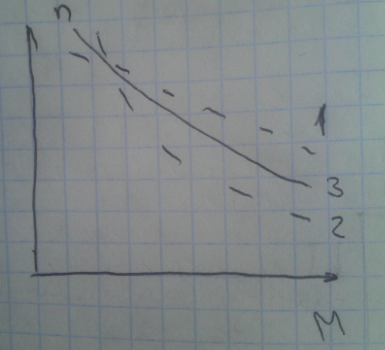

Механическая характеристика двигателя
описывается уравнением:
L
располагается между характеристиками
двигателя с параллельным и последовательным
возбуждением.
Такая характеристика позволяет получить значительный пусковой момент и исключить возможность разноса двигателя при ХХ; регулирование частоты вращения аналогично, как и ДПТ с параллельным возбуждением варьируя число витков ОВШ и ОВС, тем самым изменяя магнитодвижущую силу можно получить почти любую промежуточную механическую характеристику.
