Попередження хибних відключень споживачів при тимчасовому зниженні частоти.
Предотвращение ложных отключений потребителей при кратковременных снижениях частоты в энергосистеме
При отключении связи с энергосистемой (обеих линий или трансформатора T1 в схеме на рис. 9.2,а) питание потребителей, потерявших питание, может быть восстановлено спустя небольшое время действием АПВ линий и трансформатора или АВР секционного выключателя. Однако за время, пока будет нарушена связь с энергосистемой, потребители подстанции могут быть отключены ложным действием устройств АЧР. Это происходит потому, что после отключения источника питания напряжение на шинах подстанции с синхронными компенсаторами или мощными синхронными электродвигателями сразу не исчезает, а некоторое время поддерживается за счет инерции вращающихся компенсаторов или электродвигателей и приводимых ими механизмов. При этом, поскольку частота вращения электродвигателей синхронных компенсаторов, подключенных к шинам подстанции, будет уменьшаться, снизится и частота поддерживаемого ими напряжения. Поэтому устройства АЧР, включенные на это напряжение, могут подействовать ложно и отключить потребителей до того, как подействует АПВ и АВР.

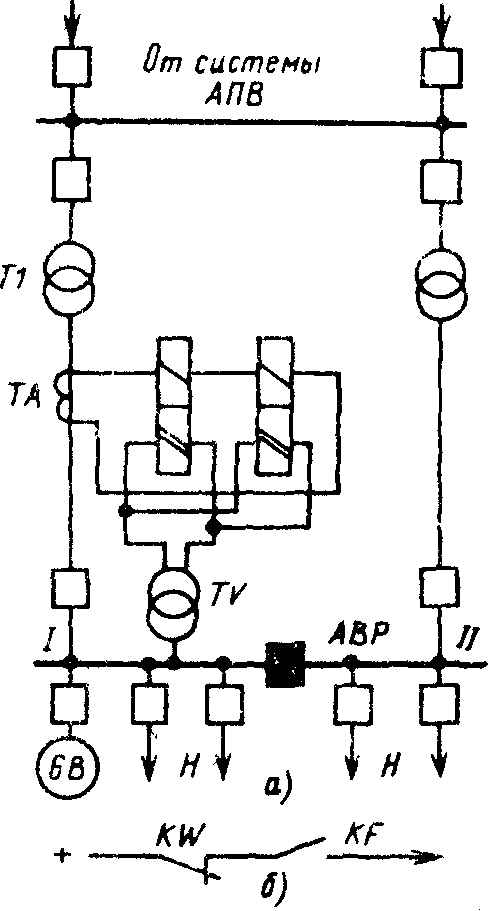

Рис. 9.2. Предотвращение срабатывания АЧР при отключении подстанции с синхронным компенсатором или синхронными электродвигателями:
а - схема подстанции; б — блокировка АЧР
В практике эксплуатации применяются специальные блокировки, предотвращающие ложное срабатывание АЧР в рассматриваемом режиме. На рис, 9.2, б показана одна из таких схем, в которой плюс на контакт КF реле частоты АЧР подается через контакт блокирующего реле направления мощности KW. Реле направления мощности, включенное в цепи трансформатора связи с эцергосисгемой, когда подстанция потребляет активную мощность, держит свой контакт замкнутым, как показано на рис. 9.2,б разрешая действовать АЧР. После отделения подстанции от питающей сети активная мощность по трансформатору проходить не будет или будет направлена в сторону шин высшего напряжения. При этом реле направления мощности разомкнет свой контакт и снимет плюс с контакта реле частоты, предотвращая ложное срабатывание АЧР. При отсутствии блокировки для исправления ложного действия АЧР можно применить АПВ после АЧР
Узгодження дії пристроїв ачр з іншими пристроями автоматики.
Ефективність упровадження пристроїв АВР, АПВ, АЧР і подільної автоматики (ПА) значно підвищується, якщо їх дії будуть між собою узгоджені. Наприклад, за узгодження витримок часу АВР, АПВ і АЧР, що встановлені в різних точках мережі, можна зберегти живлення найбільшої кількості споживачів у разі вимкнення пошкодженого елемента в системі електропостачання. Дія пристроїв АЧР має зміст і можливе розвантаження, якщо вимкнені споживачі вмикаються повторно пристроями ЧАПВ, що розглянуто раніше, де ці узгодження вирішено схемно.
Рис. 3.14. Схема розподільної мережі з АВР, АПВ і АЧР
Розглянемо узгодження АЧР і АВР, які вирішено технологічно. Розподільну мережу, в якій розподільні пункти РП1 — РПЗ з'єднані з джерелом живлення лініями W1 – W3; кільце розімкнене вимикачами Q1 і Q2, облаштованими пристроями АВР1 і АВР2 односторонньої дії, які забезпечують резервне живлення розподільних пунктів РП1І і РП2 по лінії W3, подано на рис. 3.14. На живильних лініях встановлені пристрої АЧР - АЧР1-АЧР2 і пристрої частотного АПВ — ЧАПВ1 — ЧАПВ3. Для узгодження дії автоматики потрібно, щоб резервна лінія W3 мала АЧР тієї самої або більш ранньої черги, ніж робочі лінії W1 і W2. Узгоджена дія забезпечується, якщо на лініях W1 і W3 встановити АЧР1 першої, а на лінії — АЧР2 другої черги. При цьому в разі дії автоматичного частотного розвантаження АВР1 і АВР2 не спрацюють, тому що резервне живлення вимикається одночасно з робочим (лінії W1 і W3) або раніше від робочого (лінії W2 і W3).
Для запобігання непотрібним спрацюванням пристроїв АВР під час відновлення нормальної схеми резервна лінія має вмикатися останньою. Це потрібно враховувати під час вибору витримок часу ЧАПВ.
Подібні підходи слід враховувати за всіх схем мереж живлення споживачів. Перерви живлення споживачів діями АЧР завжди призводять до економічних збитків. Узгоджуючи дію різних засобів автоматики, релейних захистів і АЧР, ці збитки можна звести до мінімально можливих.
