Що являє собою інженерно-геологічний розріз?

Інженерно-геологічний розріз являє собою креслення, на якому зображені гірські виробки (свердловини, шурфи), виділені шари ґрунту, показана їхня потужність, нанесений ряд показників їхніх властивостей, показаний рівень ґрунтових вод (рис.Ф.2.10).

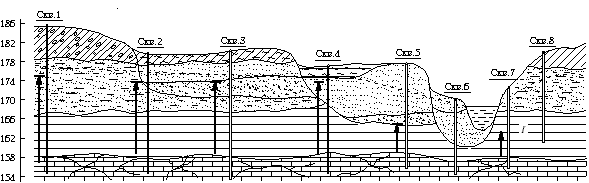

Рис.Ф. 2.10. Інженерно-геологічний розріз

Як визначаються міцністні характеристики ґрунтів у польових умовах?

У польових умовах міцністні характеристики ґрунтів  кут внутрішнього тертя й питоме зчеплення, визначаються методом пенетрації, статичного й динамічного зондування, лопатевого зрушення й зрізу масиву ґрунту.

У чому відмінність пенетраційних випробувань ґрунтів від методу статичного зондування?

Розходження в пенетрації й зондуванні полягає в наступному. Занурення наконечника на глибину, меншу висоти наконечника, називається пенетрацією. Метод випробування ґрунтів при зануренні наконечника на глибину, що перевищує висоту наконечника, називається зондуванням.

Для чого проводяться статичне й динамічне зондування?

Застосування методів пенетраційних випробувань, статичного й динамічного зондування дозволяє визначити:

  характер залягання ґрунтів різного літологічного складу, положення границь між шарами, включаючи оцінку ступеня однорідності ґрунтів і ступеня щільності піщаних ґрунтів;

  фізичні й механічні характеристики ґрунтів (показник текучості, коефіцієнт пористості, модуль деформації, кут внутрішнього тертя й питоме зчеплення);

  опір ґрунтів під вістрям R і на бічній поверхні f паль.

Статичне зондування ґрунтів (рис. Ф. 2.13) полягає у вдавленні в ґрунт зонда з одночасним виміром значень опорів ґрунту під наконечником F_s і на бічній поверхні зонда q_s.

Динамічне зондування складається в забиванні в ґрунт стандартного конічного зонда й вимірі глибини його занурення від певного числа ударів молота або, назад, при завданні встановленої

глибини забивання з виміром необхідного для цього числа ударів. За результатами динамічного зондування будуються графіки зміни по глибині умовного динамічного опору.

Фактично статичне й динамічне зондування дозволяють визначати ті самі показники властивостей ґрунтів.

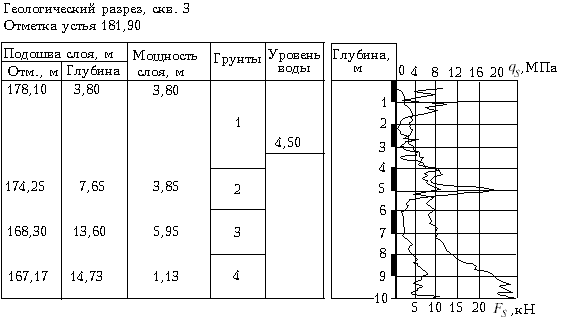

Рис.Ф. 2.13. Зразковий графік статичного зондування: 1,2,3,4 - найменування ґрунтів

Як проводяться випробування методом лопатевого зрушення?

Для цього використається крильчатка, що вдавлюється, після чого до неї прикладається обертальне зусилля. У результаті випробувань визначається опір зрізу, що приймається рівним силам питомого зчеплення. Метод застосовується тільки при слабких пилувато-глинистих ґрунтах, мулах, торфах і заторфованих ґрунтах, тому що можна вважати, що в них кут внутрішнього тертя практично дорівнює нулю.

Як проводяться випробування ґрунту в польових умовах методом зрушення?

Для цього відривається шурф і вирізьблюється призма непорушеного ґрунту, до якого через штамп прикладаються постійна нормальна й змінна зрушуюча сила. Значення кута внутрішнього тертя й питомого зчеплення визначають із умов граничної рівноваги випираємого або зрушуючого масиву ґрунту.

В іншому методі (ціляк) масив ґрунту знаходиться в кільцеву обоймі й до нього прикладаються нормальні навантаження, що зрушують, по яких з умови міцності Кулона визначають параметри міцності ґрунту.
