У чому перевага фундаментів з анкерами?

Фундаменти із твердими анкерами застосовуються при дії значних моментних навантажень (кранових, вітрових), що дозволяє зменшити крен і відрив підошви (рис.Ф.9.27). У нескельних

ґрунтах як анкери застосовуються забивні або буро набивні палі діаметром 15-20 см і довжиною 3-4 м, з'єднують жорстко із плитною частиною. У скельних ґрунтах анкери являють собою напружені стержні з анкерними болтами.

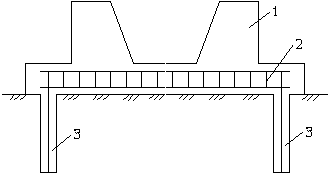

Рис.Ф. 9.27. Фундамент із анкерами: 1 - фундамент; 2 - арматура; 3 - анкери

Як виглядають фрагмент плану і один з перетинів стрічкового фундаменту?

На рис. Ф. 9.28,а наведений фрагмент плану збірних фундаментів житлового будинку, конструктивно виконаного із плит і фундаментних блоків. Марки плит позначаються буквами Ф и числами, що характеризують ширину й довжину плити, розділеними крапками (наприклад, для осі А Ф-14.24).

Плити армують одиночними сітками або плоскими арматурними блоками, що збирають із двох сіток: верхньої, що має маркировочний індекс К, і нижньої  С. Як робочі арматури застосовується стрижнева гарячекатана арматура зі сталі класу А-III.

Фундаментні стіни виконані із суцільних блоків марки ФБС. На ділянці в осях 1-2 частина фундаментної стіни виконана із цегельної кладки (рис.Ф.9.28,б). У цьому випадку в місці примикання цегельної стіни до стіни з фундаментних блоків уведені арматурні сітки, які покладені в кожному ряді блоків.

Рис.Ф. 9.28. (початок). План стрічкових фундаментів і розрізи: 1 - гідроізоляція (обмазка бітумом)

Рис.Ф. 9.28 (закінчення). План стрічкових фундаментів і розрізи

В осях 3-4 фундаменти мають різні відмітки закладення. Перехід однієї ділянки фундаменту до

іншого здійснений уступами, відношення висоти до довжини яких приймається не менш 1:2 при зв'язних ґрунтах і 1:3 при піщаних ґрунтах. Висота уступу приймається рівній висоті фундаментного стінового блоку або залізобетонної плити, які при необхідності допускається укладати на шар бетону.

Для пристрою прорізів під інженерні комунікації залишають прорізи довжиною не більше 0,6 м, які при необхідності заповнюють цегельною кладкою. При цьому лежачий вище блок повинен перекривати прорізи (рис.Ф.9.28,б).

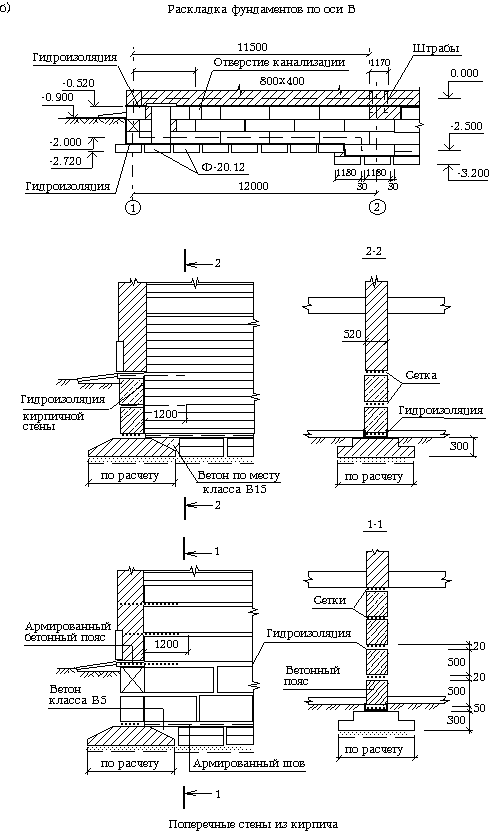

На рис.Ф.9.28,б показана розкладка фундаменту зовнішньої осі. Як видно із цього малюнка, горизонтальна гідроізоляція влаштована у двох рівнях: на відстані 10 см вище вимощення й 30 см від підготовки підлоги підвалу. Зовнішня поверхня підвальних стін захищена обмазувальною ізоляцією у два шари.

Який вид має фрагмент плану і один з перетинів фундаменту виробничого цеху?

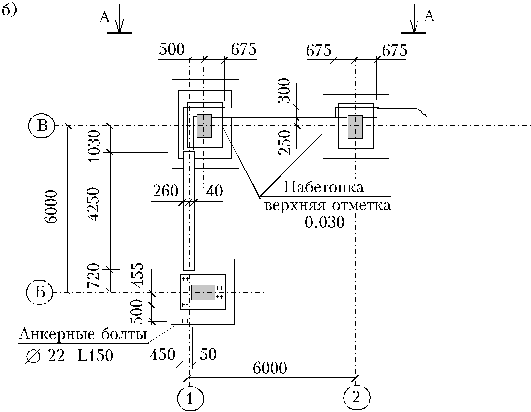

На рис. Ф. 9.29,а показаний фрагмент плану збірного фундаменту під колони механічного цеху. Фундамент виконаний з монолітного бетону В 12,5. Армування виконане плоскими звареними сітками з арматур класу А-III. Захисний шар бетону дорівнює 35 мм із одночасним пристроєм підготовки товщиною 100 мм із бетону В 7,5. Для обпирання фундаментних балок передбачений підбетонник (рис.Ф.9.29,б). Як видно із цього малюнка, всі розміри фундаменту прийняті кратними 300 мм. Верхній обріз фундаменту перебуває на відмітці - 0,15 м.

Рис.Ф. 9.29 (початок). Збірний фундамент під колони механічного цеху

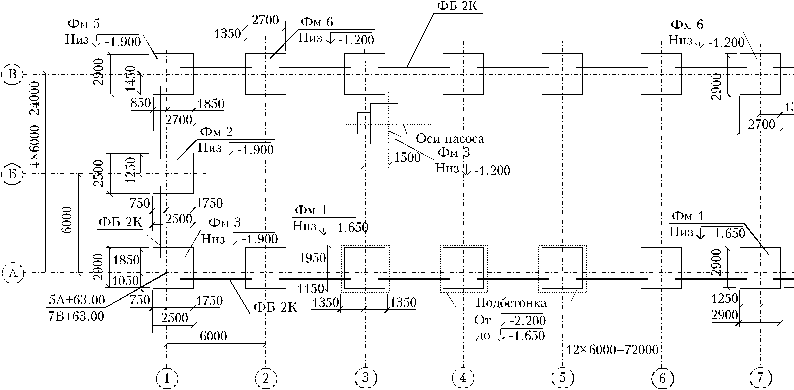

Рис.Ф. 9.29 (закінчення). Збірний фундамент під колони механічного цеху. Фрагмент плану
