Яку конструкцію мають щілинні фундаменти?

Щілинні фундаменти (рис.Ф.9.20) являють собою тонкі стінки товщиною від 10 до 20 см, що влаштовують шляхом прорізки ґрунту й заповнення щілини бетоном з повним або частковим армуванням. Подколонник опирається безпосередньо на бетонні пластини й виконується в монолітному варіанті. Перевага щілинного фундаменту в тім, що навантаження на основу передається не тільки торцем, але й бічною поверхнею. Однак щілинні фундаменти можна влаштовувати тільки в глинистих ґрунтах.

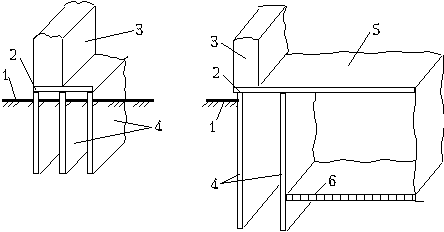

Рис.Ф. 9.20. Стрічковий багато щілевий фундамент: 1 - поверхня ґрунту; 2 - розподільна плита; 3 - надземна стіна; 4 - бетонні пластини; 5 - перекриття; 6 - підлога підвалу

Яку конструкцію мають фундаменти, що влаштовують у витрамбуваних котлованах?

Фундаменти у витрамбуваних котлованах (рис.Ф.9.21) улаштовують за допомогою конічної або трапецеїдальної трамбовки шляхом її скидання з висоти 4-6 м до утворення порожнини в ґрунті, що заповнюється бетоном. Перевага подібного фундаменту в тім, що при витрамбовуванні ґрунту

навколо котловану утвориться зона з більшою щільністю, чим щільність природного ґрунту. У результаті не тільки збільшується несуча здатність фундаменту, але й частково усуваються просадні властивості лесових ґрунтів.

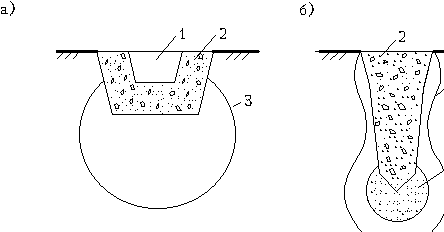

Рис.Ф. 9.21. Фундаменти у витрамбуваних котлованах: а - стовпчастий без розширення; б - з розширеною основою: 1 - стакан для установки колони; 2 - фундамент; 3 - ущільнена зона ґрунту; 4 - утрамбований твердий матеріал (ґрунт)

Несучу здатність фундаменту можна збільшити, якщо виконати пристрій розширеної зони втрамбуванням у ґрунт щебенів.

Застосування фундаментів у витрамбованих котлованах дає найбільший ефект при ступені вологості S_r  0,75 і питомій вазі не більше 16 кн/м³.

Як улаштовуються фундаменти у вигляді суцільних залізобетонних плит?

Фундаменти у вигляді суцільних залізобетонних плит (див. рис.Ф.9.12,н,о,п) улаштовуються під всим будинком або спорудженням і являють собою плоску, ребристу або коробчату плиту (рис.Ф.9.22). У плані ці фундаменти мають прямокутний, круглий або кільцевий обриси.

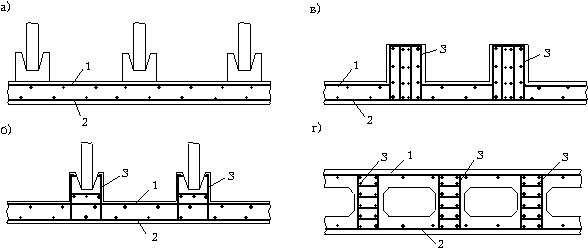

Рис.Ф. 9.22. Плитні фундаменти: а - зі збірними стаканами; б - з монолітними стаканами;в - ребриста плита; м - плита коробчатого перетину: 1 - верхня робоча сітка; 2 - нижня робоча сітка;3 - вертикальна арматура

На відміну від розглянутих раніше, суцільні фундаменти мають здатність згинатися під дією зовнішніх навантажень. Тому суцільні фундаменти армуються як у нижньої, так і у верхньої зонах перетину (рис.Ф.9.22). Армування виконується плоскими звареними сітками або окремими стержнями, які укладаються на підтримуючі каркаси.

Даний тип фундаментів має найбільшу перевагу при слабких ґрунтах, тому що ці фундаменти нечутливі до нерівномірних осадів.

Чому в деяких фундаментів підошва виконується похилою?

Подібні фундаменти застосовуються в тому випадку, якщо на обрізі фундаменту діє похиле навантаження. Похиле навантаження виникає від розпірних конструкцій без затягування. Прикладом є Г-образні рами сільськогосподарських будинків і аркові покриття спортивних споруджень.

Фундаменти влаштовуються в монолітному або збірному виконанні (рис. Ф. 9.23) з кутом нахилу підошви до обрію не більше 20 . Пристрій похилої грані усуває можливість зрушення фундаменту по підошві, підвищуючи тим самим його стійкість.

Рис.Ф. 9.23. Фундамент із похилою підошвою: 1 - цокольна панель; 2 - напіврама; 3 - розчин; 4 - фундамент; 5 - підготовка
