Чим відрізняються конструктивно фундаменти мілкого й глибокого закладення?

Так, відрізняються. Фундаменти глибокого закладення, на відміну від фундаментів мілкого закладення, мають більш розвинену бічну поверхню й підошву фундаменту.

Крім того, фундаменти мілкого закладення влаштовуються з розробкою котлованів, а фундаменти глибокого закладення  безпосередньо в ґрунті.

Армування фундаментів також по-різному. У фундаментів мілкого закладення армується тільки підошва (рис. Ф. 9.11,а,б), а у фундаментів глибокого закладення  як оболонка (зовнішня частина), так і днище фундаменту (рис.Ф.9.11,в).

Рис.Ф. 9.11. Конструкція фундаментів мілкого (а,б) і глибокого (в) закладення: а - стрічковий фундамент; б - стовпчастий фундамент; в - опускний колодязь: 1 - стінові блоки; 2 - плита-подушка; 3 - фундаментна балка; 4 - опорна подушка; 5 - стакан; 6 - ступені; 7 - оболонка; 8 - ніж; 9 - днище; 10 - перекриття

На які типи можна підрозділити фундаменти мілкого закладення?

Розрізняють наступні основні типи фундаментів мілкого закладення (рис.Ф.9.12).

1. Стрічкові фундаменти під стіни й колони.

2. Стрічкові переривчасті фундаменти під стіни.

3. Стовпчасті фундаменти під стіни.

4. Окремо стоячи фундаменти під колони.

5. Щілинні фундаменти.

6. Фундаменти у витрамбуваних котлованах.

7. Суцільні фундаменти у вигляді залізобетонних плит.

8. Коробчасті фундаменти.

Як конструктивно підрозділяються фундаменти під стіни й колони?

Стрічкові фундаменти під стіни влаштовуються монолітними або зі збірних блоків (рис.Ф.9.12,а,б,в,м,д). У монолітному варіанті армується тільки плитна частина фундаменту. У збірному варіанті використаються залізобетонні (з армуванням) подушки й бетонні блоки (без армування) для фундаментних стін. Товщина фундаментної подушки дорівнює 300, 500 мм. Ширина змінюється від 600 до 3200 мм. Фундаментні блоки мають уніфіковану ширину 300, 400, 500, 600 мм і висоту 280, 580 мм. Довжина блоків дорівнює 880, 1180 і 2380 мм.

Стрічкові фундаменти під колони (рис.Ф.9.12,е) виконуються з монолітного залізобетону з армуванням підошви й стін фундаменту. Якщо стрічки робляться у двох взаємно перпендикулярних напрямках, то фундамент називається фундаментом з перехресних стрічок (рис.Ф.9.12,ж). Даний тип фундаментів має ряд переваг перед звичайними стрічковими, тому що має здатність до вирівнювання нерівномірних деформацій основи.

Які особливості мають стрічкові переривчасті фундаменти?

Стрічкові переривчасті фундаменти (див.рис.Ф.9.12,а) відрізняються від звичайних тим, що фундаментні подушки укладаються з розривом, величина якого визначається розрахунком. Простір

між подушками заповнюється піском або ґрунтом з ущільненням. Навантаження від фундаментної стіни передається через ущільнений ґрунт на основу. Вартість переривчастих фундаментів до 10-15 % менше вартості звичайних стрічкових.

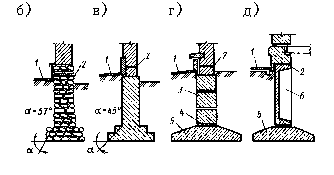

Рис.Ф. 9.12. Фундаменти мілкого закладення: а - збірний стрічковий, переривчастий; б, в, м,д - поперечні перерізи стрічкових фундаментів під стіни; е - стрічковий монолітний під колони; ж - фундамент із перехресних стрічок; з, де - окремо стоячий зі збірних стовпів і рандбалок; л,м - окремо стоячий під колони; н - коробчатий плитний; об - плоский плитний; п - багатокутний плитний; р - плитний під колони: 1 - вимощення; 2 - гідроізоляція; 3 - збірні бетонні стенові блоки; 4 - армований пояс; 5 - подушка стрічкового фундаменту; 6 - стінова ребриста панель; 7 - подушка під колону (стовп); 8 - колона (стовп); 9 - рандбалка збірна; 10 - колона; 11 - залізобетонна стрічка; 12 - залізобетонна плита; 13 - бетонна підготовка
