Які види деформації й зсуву споруджень ви знаєте?

Залежно від характеру розвитку нерівномірних осадів основи й жорсткості спорудження розрізняють наступні форми деформацій споруджень: крен, прогин, вигин, перекіс і крутіння (рис.Ф.6.8.).

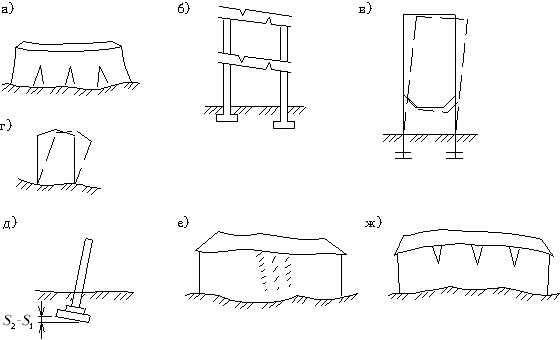

Рис.Ф. 6.8. Прояв різних видів деформацій: а - прогин; б - перекіс; в, м, д - крен; е - прогин і игин; ж - вигин

Крен (див. рис. Ф. 6.8,в,м,д)  поворот щодо горизонтальної осі. Крен виникає при нерівномірному завантаженні основи або при наявності в основі несиметричного нашарування ґрунтів. Крен усього спорудження з фундаментами у вигляді суцільних залізобетонних плит визначається як різниця осаду його протилежних сторін, віднесена до відстані між ними:

Гранична величина крену обмежена вимогами Снип [1]. Найбільшу небезпеку крен представляє для високих споруджень (елеватори, димарі, антени й ін.).

При дії позацентрованого навантаження може виникнути крен фундаменту, що визначається з вираження

де E і  0 відповідно модуль деформації й коефіцієнт Пуассона ґрунту основи (при неоднорідній основі значення E і  0приймаються середніми в межах стисливої товщі); ke  коефіцієнт, що залежить від форми фундаменту; N  вертикальна складова рівнодіючої всіх навантажень на фундамент на рівні його підошви; e  ексцентриситет;a  діаметр круглого або сторона прямокутного фундаменту, у напрямку якої діє момент; для фундаментів з підошвою у формі правильного прямокутника (тут A  площа багатокутника); km  коефіцієнт, що враховує при розрахунку крену фундаменту за схемою лінійно-деформуємого шару при a  10 м і E 10 Мпа.

Прогин і вигин (рис. Ф. 5.2,е) викликані скривленням спорудження по його довжині. При прогині найбільші руйнування відбуваються в нижній частині спорудження, а при вигині  у верхней.

Перекіс виникає в конструкціях, коли різка нерівномірність осаду розвивається на короткій ділянці спорудження при збереженні вертикального положення конструкцій.

Крутіння спорудження виникає при різному його крені у двох паралельних перетинах.

Гідрогеологічні умови Чи варто враховувати при проектуванні основ можливість зміни гідрогеологічних умов площадки будівництва?

При проектуванні основ повинна враховуватися можливість зміни гідрогеологічних умов площадки в процесі будівництва й експлуатації будинків і споруджень.

Згідно Снип , даний облік повинен виконуватися, якщо є або можливі утворення верховодки, природних сезонних і багаторічних коливань рівня ґрунтових вод, техногенна зміна рівня ґрунтових вод, зростання ступеня агресивності ґрунтових вод стосовно материала підземних конструкцій і корозійна активність ґрунтів.

Зниження рівня ґрунтових вод у процесі експлуатації будинків і споруджень може приводити до зміни ваги ґрунту й осаду фундаментів. При підйомі ґрунтових вод виникає необхідність устрою водозниження.

Чому можлива зміна гідрогеологічних умов площадки будівництва?

При будівництві основними факторами підтоплення є зміна умов поверхневого стоку води при вертикальному плануванні, руйнування природних водотоків, нагромадження атмосферних вод у котловані при великому розриві в часі між земляними й будівельно-монтажними роботами й т.п.

При експлуатації підтоплення викликається замочуванням (інфільтрацією) ґрунтів через наявність витоків виробничих вод, поливу зелених насаджень, зменшення атмосферного випару під будинками й дорожніми покриттями (ефект екранування).
