9. Схемы рабочего оборудования цепных траншейных экскаваторов. Основные параметры.
Каждый траншейный экскаватор состоит из трех основных частей: базового пневмоколесного или гусеничного тягача, обеспечивающего поступательное движение (подачу) машины; рабочего обо-рудования, включающего рабочий орган для копания траншей и поперечное (к продольной оси движения машины) отвальное устройство для эвакуации разработанного грунта в отвал или транспортные средства; вспомогательного оборудования для подъема-опускания рабочего органа и отвального устройства.
Параметры траншейных экскаваторов определены ГОСТ 19618–85. Главным параметром экскаваторов является номинальная глубина отрываемой траншеи.
Ширина отрываемых рабочими органами ЭТЦ и ЭТР траншей прямоугольного профиля зависит от ширины ковша или скребков, – расположенных на рабочих органах режущих элементов. На один и тот же базовый тягач могут быть навешены сменные рабочие органы, отличающиеся шириной и количеством ковшей (скребков), для рытья траншей с различными параметрами профиля.
Для получения траншей трапецеидального профиля рабочие органы ЭТЦ и ЭТР оборудуют активными и пассивными откосообразователями. Активные откосообразователи двухцепных экскаваторов представляют собой наклонно расположенные цепи с поперечными резцами, совершающие возвратно-поступательное движение. Пассивные откосообразователи роторных машин выполнены в виде двух наклонных сменных ножей, жестко закрепленных по бокам рамы ротора. Откосообразователи применяют при работе в немерзлых грунтах с низкой несущей способностью.
Цепные траншейные экскаваторы выпускаются на базе пневмоколесных и гусеничных тракторов и оснащаются одноцепным (ЭТЦ-165А) и двухцепным (ЭТЦ-151, ЭТЦ-252А) скребковым рабочим органом для разработки немерзлых грунтов, а также специальным цепным рабочим органом с резцами (ЭТЦ-208В) для разработки мерзлых грунтов.
Цепной экскаватор на гусеничном ходу устанавливают на базе трелевочного или промышленного гусеничного трактора. Рабо- чим органом цепных экскаваторов (рисунок 5.2) является одно-рядная или двухрядная свободно провисающая бесконечная цепь 5, огибающая наклонную раму 7 и несущая на себе ковши 6 или скребки.
Цепь приводится в движение приводной ведущей звездочкой 4, ковши 6 врезаются в грунт и транспортируют его вверх, где он при опрокидывании ковша ссыпается на ленточный конвейер 3, который ссыпает его вдоль траншеи (иногда вместо конвейера используется шнек 9). Подъем рабочего органа осуществляется с помощью механизма подъема 2 при помощи гидроцилиндров 1. Для получения траншей трапецеидального профиля применяются рабочие активные или пассивные откосообразователи 8.

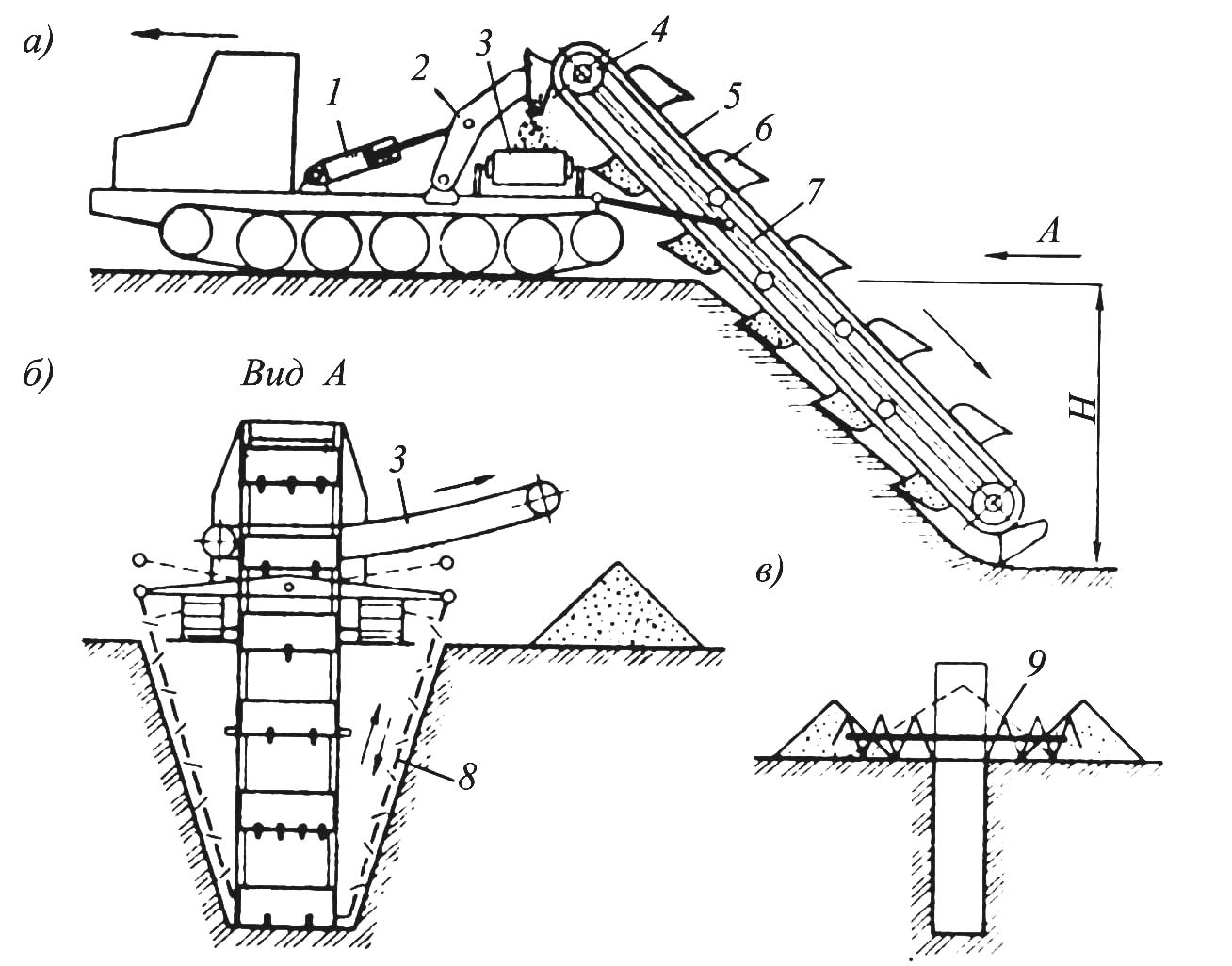

Рисунок 5.2 – Схема цепного траншейного экскаватора:
а – схема цепного траншейного экскаватора;
б – траншейный экскаватор (вид сзади); в – шнек:
1 – гидроцилиндр; 2 – механизм подъема и опускания рабочего оборудования;
3 – ленточный конвейер; 4 – ведущая звездочка; 5 – цепь; 6 – ковш; 7 – стрела рабочего органа; 8 – откосообразователи; 9 – шнек
