16. Сигналы подтверждения окончания цикла. Совмещение адресной шины и шины данных, побайтная запись-чтение
Ready готовность вырабатывается устройством с которым работает. По единице добавляются такты. Такты подаются пока Ready не на низком уровне. Когда Ready переходит на низкий уровень устройство готово к работе.
Первый такт
используется для передачи шине данных.
На шину данных подается сигнал АЛЕ
который пишется в регистр – защелку(данные
поданы и сразу пошли на выход).
18. Методы повышения быстродействия динамической памяти

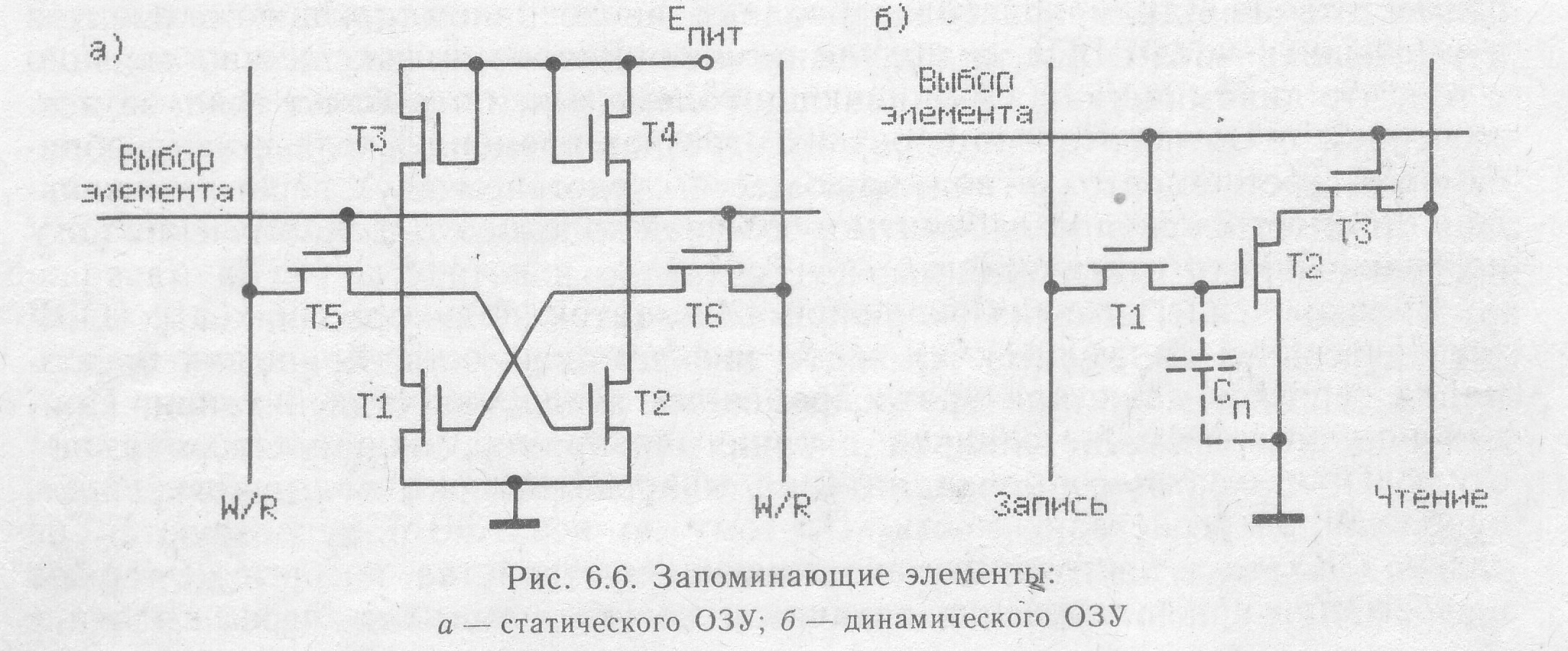

Динамический запоминающий элемент можно построить на трех МОП-транзисторах (рисунок б). В нем информация запоминается на паразитной емкости, всегда существующей между электродами транзистора (на схеме эта емкость показана в виде отдельного конденсатора Сn. Хранение данных в таком запоминающем элементе связано с состоянием проводимости Т2, которое определяется зарядом конденсатора. Если заряд конденсатора обеспечивает достаточный открывающий потенциал, то Т2 открыт. Это состояние не является самоподдерживающимся, поскольку конденсатор постепенно саморазряжается. Если же заряд конденсатора мал или отсутствует, то Т2 не проводит и это состояние является самоподдерживающимся. Кроме Т2 в каждом запоминающем элементе присутствуют два транзистора для подключения элемента к линиям «Запись» и «Чтение».
Из-за разряда запоминающих емкостей, вызванного током утечки, необходимо периодически (через несколько миллисекунд) подзаряжать емкости, хранящие заряд. Упрощения выполнения такой задачи можно добиться организацией перезаписи содержимого каждого элемента, не заботясь о том, была ли заряжена емкость этого элемента или нет.
В большинстве БИС динамических ОЗУ регенерация всех элементов памяти должна выполняться через 1—2 мс. Для этого модули динамической памяти снабжают логической схемой регенерации, которая реализует наиболее приемлемую стратегию такого процесса. В простейшем случае схема регенерации может выработать и подать на дешифраторы строк БИС адрес первой строки, а также сигналы «Выбор кристалла» всех БИС, т. е. одновременно регенерировать элементы, расположенные в первых строках всех БИС модуля, затем выработать аналогичные сигналы обращения ко второй строке всех БИС и т. д., пока не будут регенерированы все строки (все элементы памяти).
19. Способы передачи информации
Существуют два способа передачи слов информации по линиям данных:
-параллельный, когда одновременно пересылаются все биты слова;
-последовательный, когда биты слова пересылаются поочередно, начиная, например, с его младшего разряда.
Так как между отдельными проводниками шины для параллельной передачи данных существует электрическая емкость, то при изменении сигнала, передаваемого по одному из проводников, возникает помеха (короткий выброс напряжения) на других проводниках. С увеличением длины шины (увеличением емкости проводников) помехи возрастают и могут восприниматься приемником как сигналы. Поэтому рабочее расстояние для шины параллельной передачи данных ограничивается длиной 1—2 м, и только за счет существенного удорожания шины или снижения скорости передачи длину шины можно увеличить до 10—20 м.
Указанное обстоятельство и желание использовать для дистанционной передачи информации телеграфные и телефонные линии обусловили широкое распространение способа последовательного обмена данными между ВУ и микроЭВМ и между несколькими микроЭВМ.
Возможны два режима последовательной передачи данных: синхронный и асинхронный.
При синхронной последовательной передаче каждый передаваемый бит данных сопровождается импульсом синхронизации, информирующим приемник о наличии на линии информационного бита. Следовательно, между передатчиком и приемником должны быть протянуты минимум три провода: два для передачи импульсов синхронизации и битов данных, а также общий заземленный проводник. Если же передатчик (например, микроЭВМ) и приемник (например, дисплей) разнесены на несколько метров, то каждый из сигналов (информационный и синхронизирующий) придется посылать либо по экранированному (телевизионному) кабелю, либо с помощью витой пары проводов, один из которых заземлен или передает сигнал, инверсный основному.
Синхронная последовательная передача начинается с пересылки в приемник одного или двух символов синхронизации (не путать с импульсами синхронизации). Получив такой символ (символы), приемник начинает прием данных и их преобразование в параллельный формат. Естественно, что при такой организации синхронной последовательной передачи она целесообразна лишь для пересылки массивов слов, а не отдельных символов. Это обстоятельство, а также необходимость использования для обмена сравнительно дорогих (четырехпроводных или кабельных) линий связи помешало широкому распространению синхронной последовательности передачи данных.
Асинхронная последовательная передача данных означает, что у передатчика и приемника нет общего генератора синхроимпульсов и что синхронизирующий сигнал не посылается вместе с данными.
Стандартный формат асинхронной последовательной передачи данных, используемый в ЭВМ и ВУ, содержит п пересылаемых битов-информации (при пересылке символов п равно 7 или 8 битам) и 3—4 дополнительных бита: стартовый бит, бит контроля четности (или нечетности) и 1 или 2 стоповых бита (рисунок а). Когда передатчик бездействует (данные не посылаются в линию), на линии сохраняется уровень сигнала, соответствующий логической 1.
