2 Указания к проведению лабораторных и практических занятий
2.1 Изучить литературу 1, стр.183-192 , 2, стр. 210-219, 6 и данные методические указания.
2.2 По заданному диаметру болта и размерам соединяемых деталей выполнить расчеты болтового, шпилечного и винтового соединений.
2.2 Вычертить в рабочей тетради эскизы болтового, шпилечного и винтового соединений по действительным размерам.
2.3 По заданному условному проходу фитинга вычертить эскиз соединения фитинг-труба.
3 Указания к выполнению расчетно-графической работы
3.1 Содержание работы:

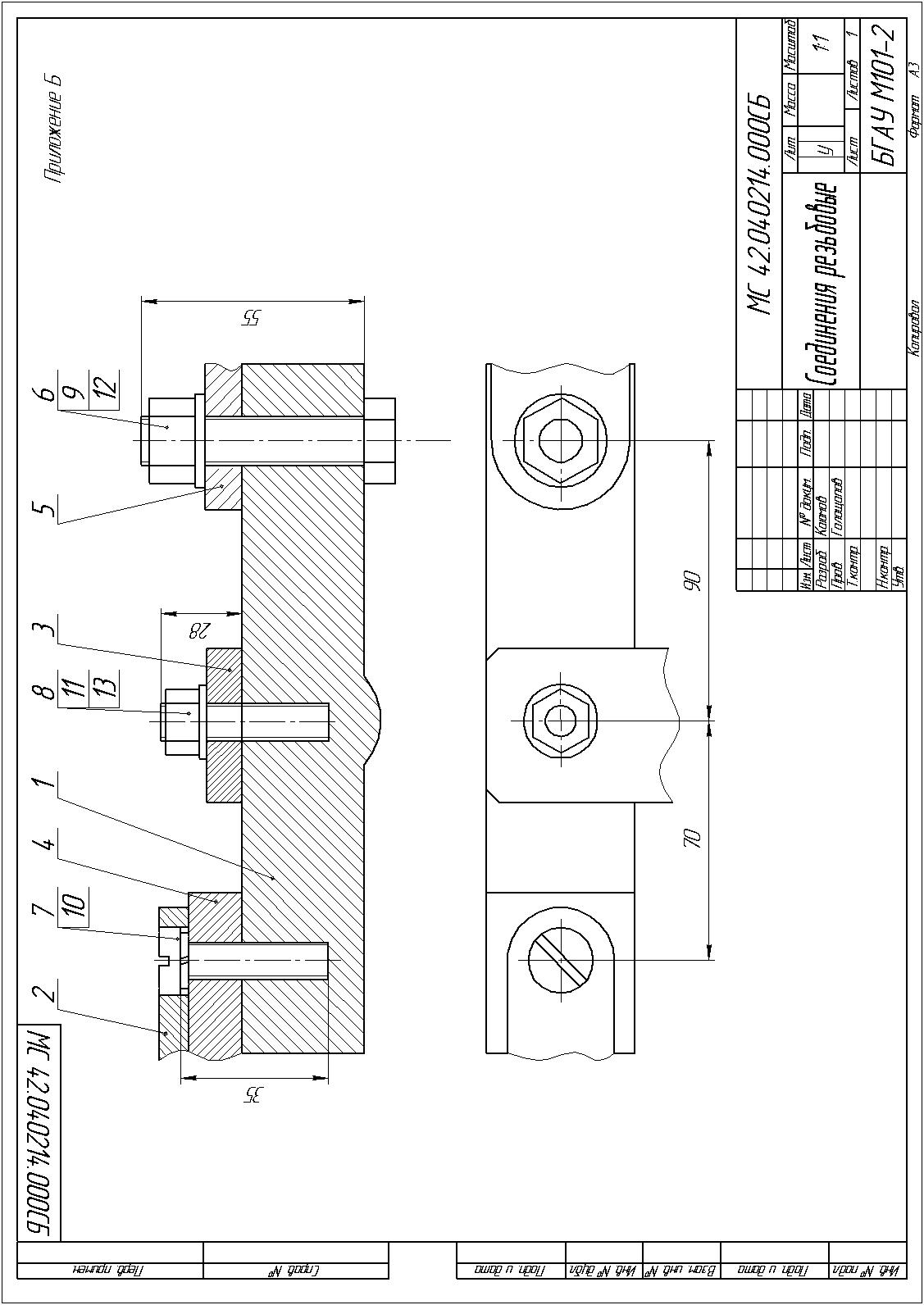

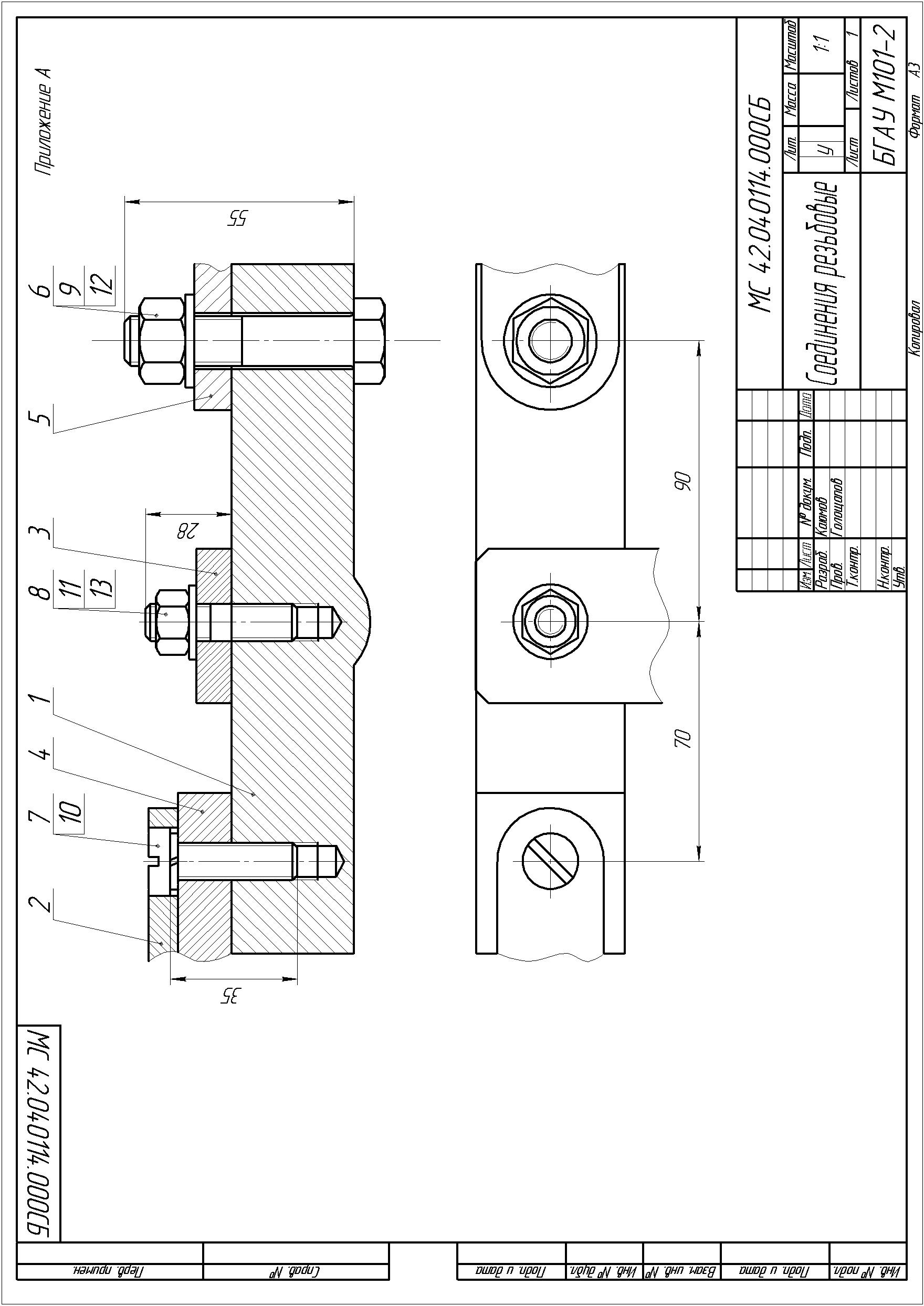

3.1.1 Выполнить сборочные чертежи металлоконструкции в масштабе 2:1 по заданному варианту, используя конструктивное и упрощенное изображения крепежных деталей. Чертежи выполнить на форматах листа А3. Варианты задания выдаются преподавателем. Примеры выполнения приведены в приложениях А и Б.

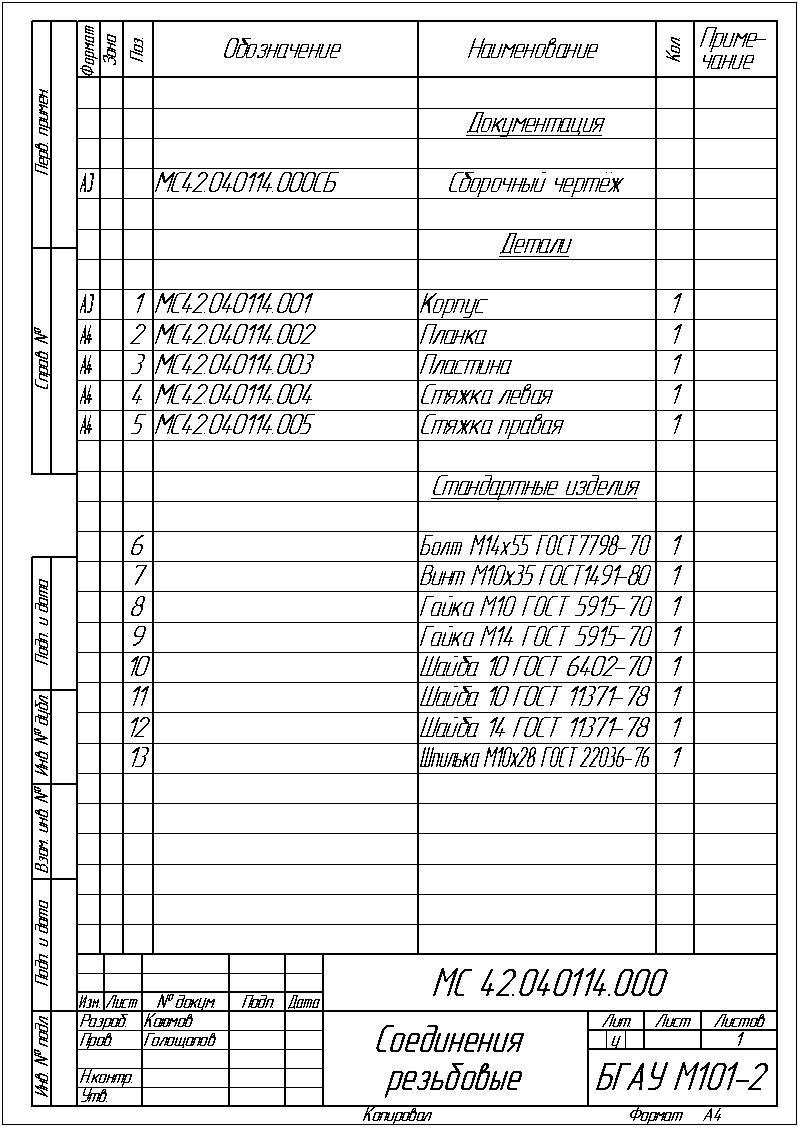

3.1.2 Выполнить спецификацию на формате листа А4. Пример выполнения приведен в приложении В.
3.1.3 Выполнить чертеж корпусной детали на формате листа А3.
3.2 Последовательность выполнения работы:
3.2.1 Ознакомиться по приведенным примерам выполнения сборочных чертежей и спецификации (приложения А, Б, В) с конструкцией изделия, установить характер соединения отдельных его деталей.
Обратить внимание на упрощения, допускаемые ГОСТом 2.315–68 при упрощенном изображении крепежных изделий и их соединений (приложение Б).
3.2 2 Определить длину заданного болта, шпильки, винта по формулам, приведенным выше. Остальные размеры крепежных деталей выбрать из соответствующих ГОСТов или из данных методических указаний (приложения Г-К)
3.2.3 До начала вычерчивания сборочных чертежей и чертежа корпусной детали выполнить компоновку изображений на форматах листов.
3.2.4 Вычерчивание сборочных чертежей тонкими линиями начать с корпусной детали. Далее вычертить остальные сопряженные с корпусом детали.
3.2.5 Вычертить тонкими линиями изображение болтового, шпилечного, винтового соединений конструктивное и упрощенное, согласно содержанию работы.
3.2.6 На сборочных чертежах выполнить простые фронтальные разрезы. Нанести штриховку, учитывая, что сопряженные детали в разрезах и сечениях штрихуются в противоположных направлениях.
3.2.7 Обвести сборочные чертежи.
3.2.8 Проставить размеры на сборочных чертежах.
3.2.9 Выполнить спецификацию (ГОСТ 2.108 – 68) и нанести номера позиций деталей на сборочных чертежах в соответствии с номерами, проставленными в спецификации.
3.2.10 Заполнить основную надпись.
4 Контрольные вопросы
1. Какое изображение крепежных изделий и их соединений называют конструктивным?
2. Какое изображение крепежных изделий и их соединений
называют упрощенным?
3. Как подсчитывается длина болта, шпильки, винтов при
изображении соединения этими крепежными изделиями?
4. В чём отличия крепёжных и установочных винтов?
5 Библиография
1 Боголюбов С.К. Инженерная графика 3-е изд. М.: Машиностроение, 2000 – 352с.
2 Чекмарев А.А. Начертательная геометрия и черчение. – М.: ВЛАДОС, 1999 – 471с.
3 Чекмарев А.А., Осипов В.К. Инженерная графика. Справочные материалы. – М.: ВЛАДОС, 2004 – 413с.
4 Навичихина Л.И. Справочник по техническому черчению. – МИНСК: Книжный дом, 2004 – 310с.
5 Государственные стандарты ЕСКД. – М.: 2004 – 159с.
6 Урманов В. Г., Голощапов В. Г. Методические указания к выполнения лабораторно - практических занятий на тему: “Резьбовые соединения труб”.- Уфа: БГАУ. 2007 -8 с.
Приложение В
Приложение Г

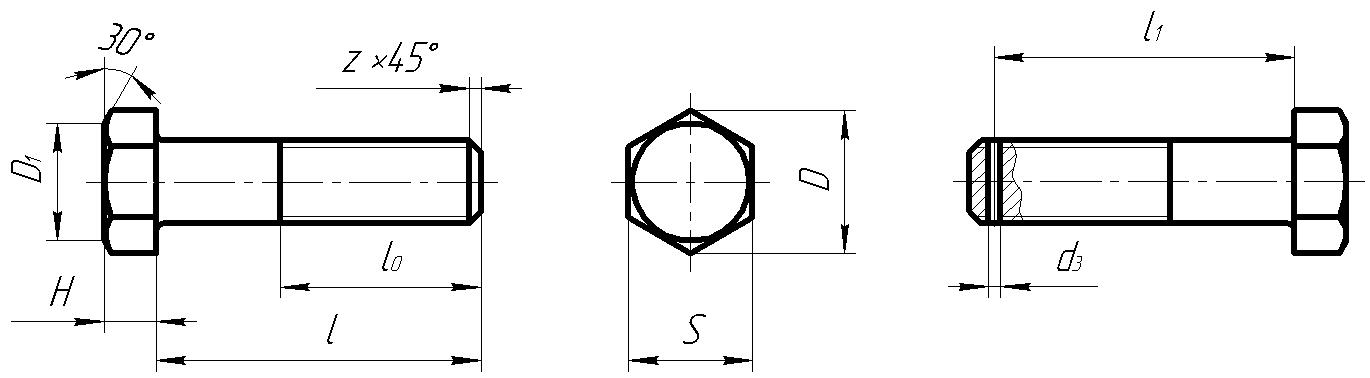

Болты с шестигранной головкой по ГОСТ 7798-70, мм
Исполнение
1
2
D1≈0,95S
Диаметр резьбы d |
S |
H |
D, не менее |
d 3 |
ℓ-ℓ1 |
Длина нарезанной части ℓ0 при длине болта ℓ |
||||
ℓ0=ℓ |
при |
при |
||||||||
ℓ0 |
ℓ |
ℓ0 |
ℓ |
|||||||
6 |
10 |
4 |
10,9 |
1,6 |
4 |
8…20 |
18 |
22…90 |
- |
- |
8 |
13 |
5,3 |
14,2 |
2 |
4 |
8…25 |
22 |
28…100 |
- |
- |
10 |
17 |
6,7 |
18,7 |
2,5 |
4 |
10…30 |
26 |
32…150 |
32 |
160…220 |
12 |
19 |
7,5 |
20,9 |
3,2 |
5 |
14…32 |
30 |
35…150 |
36 |
160…260 |
(14) |
22 |
8,8 |
24 |
3,2 |
5 |
16…38 |
34 |
40…150 |
40 |
160…300 |
16 |
24 |
10 |
26,7 |
4 |
6 |
18…40 |
38 |
45…150 |
44 |
160…300 |
(18) |
27 |
12 |
29,6 |
6 |
20…45 |
42 |
50…150 |
48 |
||
20 |
30 |
12,5 |
33 |
6 |
25…50 |
46 |
55…150 |
52 |
||
(22) |
32 |
14 |
35 |
5 |
7 |
30…55 |
50 |
60…150 |
56 |
|
24 |
36 |
15 |
39,6 |
7 |
32…60 |
54 |
65…150 |
60 |
||
(27) |
41 |
17 |
45,2 |
8 |
35…65 |
60 |
70…150 |
66 |
||
30 |
46 |
18,7 |
50,9 |
6,3 |
9 |
45…70 |
66 |
75…150 |
72 |
|
36 |
55 |
22,5 |
60,8 |
6,3 |
10 |
50…85 |
78 |
90…150 |
84 |
|
42 |
65 |
26 |
71,3 |
8 |
12 |
55…100 |
90 |
105…150 |
96 |
|
48 |
75 |
30 |
82,6 |
8 |
12 |
65…110 |
102 |
115…120 |
108 |
|
1. В указанном интервале длина выбирается из ряда:
8, 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, 32, 35, (38), 40. 45, 50, 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300 мм.
2. Высота z фаски должна быть не менее P и не более 2P с углом 450.
3. Условное обозначение болта исполнения 1 с d=20мм, длиной ℓ=70мм с крупным шагом резьбы: Болт М20*70 ГОСТ 7798-70.
То же, исполнения 2: Болт 2М20*70 ГОСТ 7798-70.
Приложение Д
Гайки шестигранные по ГОСТ 5915-70, мм
Исполнение:
1 2
D1≈0,9S
Диаметр резьбы d |
Шаг P |
S |
D |
da не менее d и не более |
D1 не менее |
H |
|
крупный |
мелкий |
||||||
3 |
0,5 |
- |
5,5 |
5,9 |
3,45 |
5 |
2,4 |
4 |
0,7 |
- |
7 |
7,5 |
4,6 |
6,3 |
3,2 |
5 |
0,8 |
- |
8 |
8,6 |
5,75 |
7,2 |
4 |
6 |
1 |
- |
10 |
10,9 |
6,75 |
9 |
5 |
8 |
1,25 |
1 |
13 |
14,2 |
8,75 |
11, 7 |
6,5 |
10 |
1,5 |
1,25 |
17 |
18,7 |
10,8 |
15,5 |
8 |
12 |
1,75 |
1,25 |
19 |
20,9 |
13 |
17,2 |
10 |
(14) |
2 |
1,5 |
22 |
23,9 |
15,1 |
20,1 |
11 |
16 |
2 |
24 |
26,2 |
17,3 |
22 |
13 |
|
(18) |
2,5 |
27 |
29,6 |
19,4 |
24,8 |
15 |
|
20 |
30 |
33 |
21,6 |
27,7 |
16 |
||
(22) |
32 |
35 |
23,8 |
29,5 |
18 |
||
24 |
3 |
2 |
36 |
39,6 |
25,9 |
33,2 |
19 |
(27) |
3 |
2 |
41 |
45,2 |
29,2 |
38 |
22 |
30 |
3,5 |
2 |
46 |
50,9 |
32,4 |
42,7 |
24 |
36 |
4 |
3 |
55 |
60,8 |
38,9 |
51,1 |
29 |
42 |
4,5 |
3 |
65 |
71,3 |
45,4 |
59,9 |
34 |
48 |
5 |
3 |
75 |
82,6 |
51,8 |
69,4 |
38 |
Условное обозначение детали:
1.Гайка исполнения 1 с резьбой d=12мм с крупным шагом:
Гайка М12 ГОСТ 5915-70
2.Гайка исполнения 2 с резьбой d=12мм с мелким шагом:
Гайка 2М12*1,25 ГОСТ 5915-70
Приложение Е

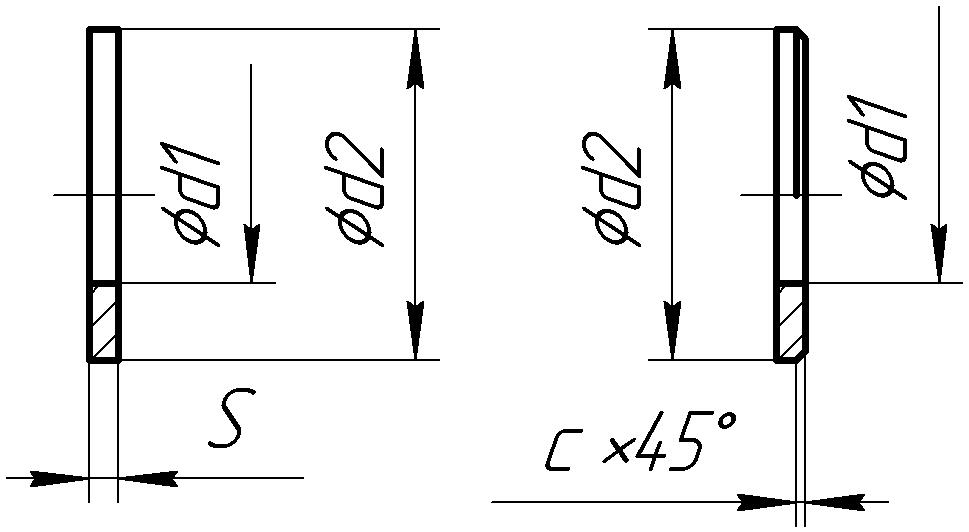

Шайбы
по ГОСТ 11371-78
Исполнение
1 2
Шайбы
по ГОСТ 11371-78 и ГОСТ 10450-78 (уменьшенные), мм
d |
ГОСТ 11371-78 |
ГОСТ 10450-78 |
||||||
d1 |
d2 |
S |
c |
d1 |
d2 |
S |
c |
|
3 |
3,4 |
7 |
0,5 |
0,1 |
3,4 |
6 |
0,5 |
|
4 |
4,5 |
9 |
0,8 |
0,2 |
4,5 |
8 |
0,5 |
|
5 |
5,5 |
10 |
1 |
0,3 |
5,5 |
9 |
1 |
|
6 |
6,6 |
12 |
1,6 |
0,4 |
6,6 |
11 |
1,6 |
0,3 |
8 |
9 |
16 |
1,6 |
0,4 |
9 |
15 |
0,4 |
|
10 |
11 |
20 |
2 |
0,5 |
11 |
18 |
0,4 |
|
12 |
13,5 |
24 |
2,5 |
0,6 |
13,5 |
20 |
2 |
0,5 |
14 |
15,5 |
28 |
2,5 |
0,8 |
15,5 |
24 |
2,5 |
|
16 |
17,5 |
30 |
3 |
17,5 |
28 |
2,5 |
||
18 |
20 |
34 |
20 |
30 |
3 |
0,6 |
||
20 |
22 |
37 |
1 |
22 |
34 |
|||
22 |
24 |
39 |
24 |
37 |
||||
24 |
26 |
44 |
4 |
26 |
39 |
4 |
||
27 |
30 |
50 |
30 |
44 |
||||
30 |
33 |
56 |
33 |
50 |
0,8 |
|||
36 |
39 |
66 |
5 |
1,3 |
39 |
60 |
5 |
0,8 |
42 |
45 |
78 |
7 |
1,8 |
45 |
72 |
4 |
1 |
48 |
52 |
92 |
8 |
2 |
52 |
84 |
6 |
1,6 |
1.d – наружный диаметр резьбы (диаметр стержня крепежной детали).
2.В таблице приведены минимальные значения высоты (с) фаски, а наибольшее значение ее может отличатся в 2 раза от минимума.
3.Условное обозначение шайбы для стержня диаметра 12мм:
Шайба 12 ГОСТ 11371-78
Приложение Ж
Шпильки нормальной точности
(диаметры и длина ввинчиваемого конца, мм)
P ≤ z ≤ 2P
Диаметр резьбы d |
Шаг P |
Длина ввинчиваемого резьбового конца ℓ1 равна |
|||||
крупный |
мелкий |
d, по ГОСТ 22032-76 |
1,25d, по ГОСТ 22034-76 |
1,6d, по ГОСТ 22036-76 |
2d, по ГОСТ 22038-76 |
2,5d, по ГОСТ 22040-76 |
|
2 |
0,4 |
|
3 |
3 |
3,2 |
4 |
5 |
2,5 |
0,45 |
|
4 |
4 |
5 |
6 |
|
3 |
0,5 |
|
4 |
5 |
6 |
7,5 |
|
4 |
0,7 |
|
4 |
5 |
6,5 |
8 |
10 |
5 |
0,8 |
|
5 |
6,5 |
8 |
10 |
12 |
6 |
1 |
|
6 |
7,5 |
10 |
12 |
16 |
8 |
1,25 |
1 |
8 |
10 |
14 |
16 |
20 |
10 |
1,5 |
1,25 |
10 |
12 |
16 |
20 |
25 |
12 |
1,75 |
1,25 |
12 |
15 |
20 |
24 |
30 |
(14) |
2 |
1,5 |
14 |
18 |
22 |
28 |
35 |
16 |
2 |
16 |
20 |
25 |
32 |
40 |
|
(18) |
2,5 |
18 |
22 |
28 |
36 |
45 |
|
20 |
20 |
25 |
32 |
40 |
50 |
||
(22) |
22 |
28 |
35 |
44 |
55 |
||
24 |
3 |
2 |
24 |
30 |
38 |
48 |
60 |
(27) |
3 |
27 |
35 |
42 |
54 |
68 |
|
30 |
3,5 |
30 |
38 |
48 |
60 |
75 |
|
36 |
4 |
3 |
36 |
45 |
56 |
72 |
88 |
42 |
4,5 |
42 |
52 |
68 |
84 |
105 |
|
Длина ввинчиваемого резьбового конца устанавливается для следующих материалов детали с резьбовым отверстием:
- ГОСТ 22032-76 – для стали, бронзы, латуни и титановых сплавов;
- ГОСТ 22034, ГОСТ 22036-76 – для ковкого и серого чугуна, допускается для стали и бронзы;
- ГОСТ 22038, ГОСТ 22040-76 – для легких сплавов, допускается для стали
Приложение З
Шпильки по ГОСТ 22032-76…ГОСТ 22040-76 (длина, мм)
Диаметр резьбы d |
ℓ - длина резьбы гаечного конца |
|||||||
ℓ0 |
при длине шпильки ℓ |
ℓ0 |
при длине шпильки ℓ |
ℓ0 |
при длине шпильки ℓ |
ℓ0 |
при длине шпильки ℓ |
|
2 |
Х |
10 |
10 |
12…80 |
- |
130…160 |
- |
- |
2,5 |
Х |
10…12 |
11 |
14…120 |
17 |
|||
3 |
Х |
10…14 |
12 |
16…120 |
18 |
|||
4 |
Х |
14…16 |
14 |
18…120 |
20 |
|||
5 |
Х |
16…18 |
16 |
20…120 |
22 |
|||
6 |
Х |
16…22 |
18 |
25…120 |
24 |
|||
8 |
Х |
16…25 |
22 |
28…120 |
28 |
130…200 |
||
10 |
Х |
16…32 |
26 |
35…120 |
32 |
|||
12 |
Х |
25…35 |
30 |
38…120 |
36 |
49 |
220 |
|
(14) |
Х |
25…42 |
34 |
45…120 |
40 |
53 |
||
16 |
Х |
35…45 |
38 |
48…120 |
44 |
57 |
||
(18) |
Х |
35…50 |
42 |
55…120 |
48 |
61 |
||
20 |
Х |
40…55 |
46 |
60…120 |
52 |
65 |
220…240 |
|
(22) |
Х |
45…60 |
50 |
65…120 |
56 |
69 |
||
24 |
Х |
45…65 |
54 |
70…120 |
60 |
73 |
||
(27) |
Х |
55…70 |
60 |
75…120 |
66 |
79 |
220…260 |
|
30 |
Х |
60…80 |
66 |
85…120 |
72 |
85 |
||
36 |
Х |
70…90 |
78 |
95…120 |
84 |
97 |
220…260 |
|
42 |
Х |
80…105 |
90 |
110…120 |
96 |
109 |
||
48 |
Х |
80…120 |
- |
- |
108 |
121 |
||
Стандартный ряд длин: 10, 12, 14, 16, (18), 20, (22), 25, (28), 30, 32, 35, (38), 40, (42), 45, (48), 50, 55. 60, 65, 70, 75, 80, 85, 90, (95), 100, (105), 110, (115), 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.
1.Размеры, заключенные в скобки, применять не рекомендуется.
2.Знаком x отмечены шпильки с длиной гаечного конца ℓ0 = ℓ - 0,5d – 2P.
3.Условное обозначение шпильки с d = 12 мм c крупным шагом и длиной ℓ = 50 мм: Шпилька М12*50 ГОСТ 22034-76.
То же, с мелким шагом: Шпилька М12*1,25*50 ГОСТ 22034-76.
Приложение И
Винты с цилиндрической головкой по ГОСТ 1491-80, мм
d |
b – длина резьбы |
Длина винта ℓ |
D |
k |
t |
n |
|
нормальная |
удлинённая |
||||||
2 |
10 |
16 |
2,5…20 |
3,8 |
1,3 |
0,7 |
0,5 |
2,5 |
11 |
18 |
3…25 |
4,5 |
1,6 |
0,9 |
|
3 |
12 |
19 |
3…30 |
5,5 |
2 |
0,9 |
0,8 |
3,5 |
13 |
20 |
4…35 |
6 |
2,4 |
1 |
|
4 |
14 |
22 |
4…40 |
7 |
2,6 |
1,4 |
1 |
5 |
16 |
25 |
6…50 |
8,5 |
3,3 |
1,7 |
1,2 |
6 |
18 |
28 |
7…60 |
10 |
3,9 |
2 |
1,6 |
8 |
22 |
34 |
12…80 |
13 |
5 |
2,5 |
2 |
10 |
26 |
40 |
18…100 |
16 |
6 |
3 |
2,5 |
12 |
30 |
46 |
18…100 |
18 |
7 |
3,5 |
3 |
14 |
34 |
52 |
25…100 |
21 |
8 |
3,5 |
|
16 |
38 |
58 |
30…100 |
24 |
9 |
4 |
4 |
18 |
42 |
64 |
35…110 |
27 |
10 |
4,5 |
|
20 |
46 |
70 |
40…120 |
30 |
11 |
4,5 |
|
Стандартный ряд длин винтов: 2, (2,5), 3, (3,5), 4, 5, 6, (7), 8, 9, 10, 11, 12, (13), 14, 16, (18), 20, (22), 25, (28), 30, (32), 35, (38), 40, (42), 45, (48), 50, 55, 60, 65, 70, 75, 80, (85), 90, (95), 100, 110, 120.
1.Длины винтов, заключённые в скобки, применять не рекомендуется.
2.Удлинённая длина резьбы предпочтительна.
3.Винты со стержнем длиной менее длины резьбы с учётом недореза изготавливают с резьбой по всей длине стержня.
4.Условное обозначение винта с цилиндрической головкой, с резьбой d= 5мм, с крупным шагом, длиной ℓ=40мм, и с нормальной длиной резьбы b = 16мм:
Винт М5*40 ГОСТ 1491-80
То же, с удлинённой длиной резьбы b = 25 мм:
Винт М5*40 – 25 ГОСТ 1491-80
То же, при длине ℓ = 20мм и удлинённой резьбой:
