Введение

Методические указания составлены для оказания помощи студентам на лабораторно-практических занятиях и при выполнении расчетно-графического задания по теме « Резьбовые соединения». Напоминаются основные теоретические положения, даются рекомендации к их использованию при выполнении задания.

Целью работы является изучение существующих видов резьбовых соединений деталей и способов изображения крепежных изделий и их соединений, принципов расчета параметров и подбора крепежных деталей, приобретение навыков работы со справочной литературой.

1 Общие сведения о резьбовых соединениях

Резьбовые соединения являются неподвижными разъемными соединениями. К ним относят:

1. Болтовое соединение.

2. Шпилечное соединение.

3. Соединение винтом.

4. Соединение труб.

В данных методических указаниях рассмотрены первые три вида соединений.

1.1 Болтовое соединение

Болтовое соединение применяют для скрепления двух и более деталей. Болт проводят через отверстия всех соединяемых деталей.

В болтовое соединение входят: болт, гайка, шайба и соединяемые детали (рисунок 1.1). Шайбу подкладывают для предохранения поверхности детали (обратную шайбу или для предотвращения возможного самоотвинчивания гайки (пружинную шайбу). Для осуществления последнего также применяются болты с отверстием на стержне под шплинт. В этом случае применяют прорезную или корончатую гайку и шплинт.

Определяющими размерами болта в соединении служат: сумма толщин скрепляемых деталей и диаметр стержня болта, равный диаметру резьбы (рисунок 1.1).

Конструкцию соединения показывают в разрезе, плоскость которого проходит через ось болта и совмещенные с нею оси отверстий соединяемых деталей.

Болт, как сплошное тело, показывают нерассеченным. Гайку и шайбу принято показывать также без разреза. Зазоры между стенками отверстий и стержнем болта показывают на чертеже условно увеличенными.

При изображении болтовых соединений размеры болта, гайки и шайбы берутся по соответствующим ГОСТам. На учебных сборочных чертежах болт, гайку и шайбу рекомендуется вычерчивать не по всем размерам, взятым из ГОСТа, а только по его диаметру и длине стержня.

Остальные размеры определяются по условным соотношениям элементов болта и гайки в зависимости от диаметра резьбы, которые приведены на рисунке 1.2.

Длина болта подсчитывается по формуле 1:

ℓ =ℓ₁ + ℓ₂+ S + H + K,

где ℓ₁ и ℓ₂ – толщины скрепляемых деталей;

S – толщина шайбы;

H – высота гайки;

K – длина выступающего над гайкой конца болта.

Значение S и H подбираются по соответствующим стандартам.

Подсчитав длину болта по соответствующим ГОСТам (приложение Г), подбирают ближнее значение ℓ в зависимости от диаметра болта.

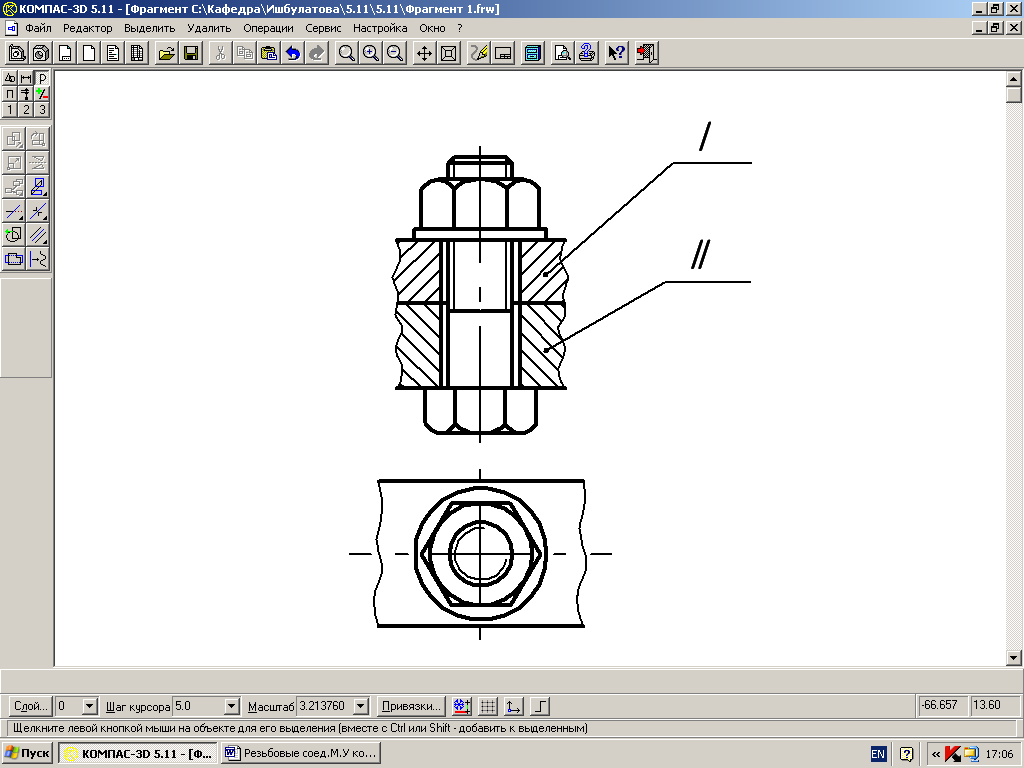

Рисунок 1.1 Болтовое соединение

Рисунок 1.2 Условные соотношения элементов болта и гайки в зависимости от диаметра резьбы
