Понятия об инженерных сооружениях.
Всё построенное человеком в процессе его трудовой деятельности для обеспечения материальных и духовных потребностей общества и личности называется сооружениями.
Особое место среди разнообразных сооружений занимают здания — надземные сооружения, имеющие внутренний объем, предназначенный и приспособленный для всевозможной деятельности человека. Все прочие сооружения (надземные, подземные, надводные и подводные) называются инженерными.
Инженерные здания и сооружения могут классифицироваться по различным признакам. По функциональному назначению — на промышленные, гражданские, сельскохозяйственные, гидротехнические, транспортные и др.
К промышленным инженерным сооружениям относятся заводы, фабрики, предприятия топливно-энергетического комплекса. Гражданские (общественные) сооружения — это жилые дома, здания культурно-бытового назначения, административные здания. Сельскохозяйственные здания и сооружения — это элеваторы, животноводческие и птицеводческие комплексы, сооружения для ремонта и хранения техники и переработки сельскохозяйственной продукции. Гидротехнические сооружения — это плотины, каналы, трубопроводы, водозаборы, насосные станции, порты и т. д. К транспортным сооружениям относятся железные и автомобильные дороги, мосты, судоходные каналы, линии электропередач, аэропорты
В зависимости от материалов, из которых они возведены — на металлические, железобетонные, бетонные, кирпичные, деревянные, грунтовые и др.
В зависимости от положения уровня поверхности земли или воды — на надземные, надводные, подводные, периодически затопляемые.
В зависимости от срока службы — на временные и постоянные.
В зависимости от геометрической формы в плане — на линейные и площадные.
ЛЭП- сооружение, состоящее из проводов и вспомогательных устройств, предназначенное для передачи или распределения электрической энергии.
На воздушных ЛЭП применяют различные по конструкции опоры. Опоры линий электропередачи - конструкции для подвески проводов и грозозащитных тросов воздушных линий электропередачи.
Классификация опор.
По назначению:
-Промежуточные опоры устанавливаются на прямых участках трассы ВЛ, предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки от тяжения проводов вдоль линии. Обычно составляют 80—90 % всех опор ВЛ.
-Угловые опоры устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил натяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота (до 15—30°), где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.
-Анкерные опоры устанавливаются на прямых участках трассы для перехода через инженерные сооружения или естественные преграды, воспринимают продольную нагрузку от тяжения проводов и тросов. Их конструкция отличается жесткостью и прочностью.
-Концевые опоры — разновидность анкерных и устанавливаются в конце или начале линии. При нормальных условиях работы ВЛ они воспринимают нагрузку от одностороннего натяжения проводов и тросов.
-Специальные опоры: транспозиционные — для изменения порядка расположения проводов на опорах; ответвлительные — для устройства ответвлений от магистральной линии; перекрёстные — при пересечении ВЛ двух направлений; противоветровые — для усиления механической прочности ВЛ; переходные — при переходах ВЛ через инженерные сооружения или естественные преграды.
По способу закрепления в грунте:
-Опоры, устанавливаемые непосредственно в грунт
-Опоры, устанавливаемые на фундаменты
По конструкции:
-Свободностоя́щие опоры
-Опоры с оттяжками
По количеству цепей:
-Одноцепные
-Двухцепные
-Многоцепные
По напряжению:
Опоры подразделяются на опоры для линий 0,4, 6, 10, 35, 110, 220, 330, 500, 750 кВ. Отличаются эти группы опор размерами и весом. Чем больше напряжение, тем выше опоры, длиннее её траверсы и больше её вес. Увеличение размеров опоры вызвано необходимостью получения нужных расстояний от провода до тела опоры и до земли, соответствующих ПУЭ для различных напряжений линий.
[править]
По материалу изготовления
- Железобетонная опора
Железобетонные — выполняют из бетона, армированного металлом. Для линий 35—110 кВ и выше обычно применяют опоры из центрифугированного бетона. Достоинством железобетонных опор является их стойкость в отношении коррозии и воздействия химических реагентов, находящихся в воздухе.
-Металлические — выполняют из стали специальных марок. Отдельные элементы соединяют сваркой или болтами. Для предотвращения окисления и коррозии поверхность металлических опор оцинковывают или периодически окрашивают специальными красками.

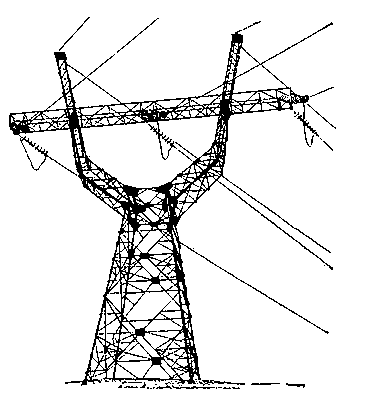

Металлические решётчатые опоры
Металлические многогранные опоры
Деревянные — выполняют из круглых брёвен. Наиболее распространены сосновые опоры и несколько меньше опоры из лиственницы. Деревянные опоры применяют для линий напряжением до 220 кВ включительно в России и до 345 кВ в США. Основные достоинства этих опор — малая стоимость (при наличии местной древесины) и простота изготовления. Основной недостаток — гниение древесины, особенно интенсивное в месте соприкосновения опоры с почвой. Пропитка древесины специальным антисептиками увеличивает срок её службы с 4—6 до 15—25 лет. Для увеличения срока службы деревянную опору обычно выполняют не из целого бревна, а составной: из более длинной основной стойки и короткого стула, пасынка, или железобетонной стойки. Стул скрепляют с основной стойкой при помощи проволочного бандажа. Широко применяют составные деревянные опоры с железобетонными стульями. Деревянные опоры выполняют А-образными или П-образными. П-образная конструкция является более устойчивой, но требует бо́льших капиталовложений из-за повышенного расхода материала по сравнению с А-образной.
Срок службы железобетонных и металлических оцинкованных или периодически окрашиваемых опор достигает 50 лет и более. Стоимость металлических и железобетонных опор значительно превышает стоимость деревянных опор. Выбор того или иного материала для опор обусловливается экономическими соображениями, а также наличием соответствующего материала в районе сооружения линии.
Рис. 1. Промежуточная деревянная
свободностоящая П-образная опора,
укреплённая на бетонных пасынках.
Рис. 2. Промежуточная железобетонная
одностоечная опора с оттяжками.
Рис.
3. Анкерная металлическая опора на
повороте ЛЭП.
