II Варианты заданий

Вариант – 1

1. Произвести выбор прибора для учёта товарной нефти, если в соответствии с требованиями к методике выполнения измерений (ГОСТ 8.595-2004. Масса нефти и нефтепродуктов) пределы допускаемой относительной погрешности измерений массы брутто товарной нефти не должны превышать 0,25 % - при прямом и косвенном методах динамических измерений.

Тип расходомера	Предел основной относительной погрешности, %
Объемный расходомер Smith Meter	0,1
Турбинный расходомер «МИГ»	0,15
Датчик расхода вихревого типа ДРС	1,2
Массовый счётчик-расходомер CMF Micro Moiton	0,25
Расходомер-счётчик ультразвуковой УРСВ «Взлёт»	5

2. Обвести кружком номер правильного ответа

разность между измеренным значением и действительной величиной называют:

1. поправкой;

2. абсолютной погрешностью измерения;

3. относительной погрешностью измерения;

4. приведённой погрешностью прибора.

Обвести кружком все правильные ответы

классы точности рабочих манометров:

1. 1,5;

2. 0,1

3. 2,5;

4. 4;

3. Дайте краткий ответ по теме

преимущества СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ТИПА «ТОКОВАЯ ПЕТЛЯ»:

1. Низкое сопротивление, а следовательно большая устойчивость к помехам……………………………………………………………

2. Низкая чувствительность к изменению внутреннего сопротивления проводов, линий, связей………………………………………………

3. 0 токового контура отличается от 0 сигнала работающего прибора, что позволяет распознать неисправность датчика, а также обрыв линии связи…………………………………………………….

5. Определить соответствие (указать стрелками)

Техническое средство автоматизации	Уровни иерархической структуры
Программируемый логический контроллер	1. Объектовая автоматика -2
Стационарный датчик динамометрирования	2. Централизованный контроль и регулирование-3
АРМ технолога	Локальная автоматика - 4
4. АРМ диспетче­ра	4. Вычислительные средства-1

6.

Вариант – 2

1. Обвести кружком номер правильного ответа

отношение абсолютной погрешности измерения к действительной величине, выраженное в процентах называют:

1. приведенной погрешностью средства измерения;

2. абсолютной погрешностью измерения;

3. относительной погрешностью измерения;

4. поправкой.

2. Дать краткий ответ по теме

параметры стандартных выходных аналоговых сигналов датчиков давления «Метран»:

1. 4-20мА;

2. 0-5мА;

3. 0-20мА.

3. Обвести кружком номер правильного ответа

устройство для измерения дебита скважин состоящее из камерного преобразователя и вычислителя массы называется:

1. расходомер типа ТОР;

2. расходомер типа «Турбоквант»;

3. счётчик типа СКЖ;

4. счётчик типа СВШ.

Вариант – 3

1. Обвести кружком номер правильного ответа

ОТНОШЕНИЕ АБСОЛЮТНОЙ ПОГРЕШНОСТИ СРЕДСТВА ИЗМЕРЕНИЯ К ЕГО ВЕРХНЕМУ ПРЕДЕЛУ, ВЫРАЖЕННОЕ В ПРОЦЕНТАХ НАЗЫВАЮТ:

1. приведённой погрешностью;

2. относительной погрешностью;

3. абсолютной погрешностью;

4. дополнительной погрешностью.

2. Определить значение давления, измеряемого с помощью датчика с двухпроводной токовой линией связи 4-20 мА, если измерительный диапазон головки равен 100 Па, а текущее значение выходного сигнала 10 мА.

3.

4. Дополнить схему пояснениями к обозначениям

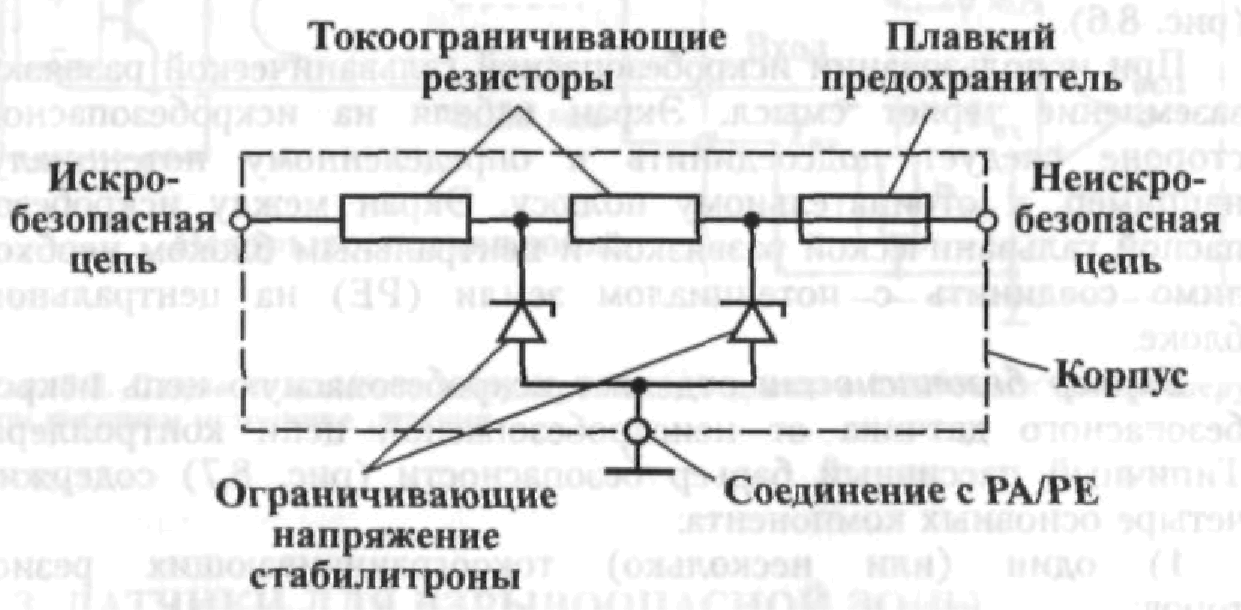

схема пассивного барьера безопасности

1

2

3

4

5

1 – токоограничивающие резисторы; 2 – плавкий предохранитель; 3 – ограничивающие напряжение стабилизаторы;

4 – соединение с PA/PE(заземление); 5 - корпус

Вариант – 4

1. Вставить пропущенные числа:

СООТНОШЕНИЯ ЕДИНИЦ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

1. 1 ат =0,1 МПа или 101325 Па;

2. 1,5 кПа = 1,5 кгс/см²;

3. 110000 Па = 110 кгс/см²
