69. Цифровые методы измерения скорости

Сучасні системи приводу вимагають більш високої швидкодії й точності. Тому більш доцільно застосовувати цифрові датчики швидкості (ЦДС).(мал.8.20.)

Мал.8.20. Схема цифрового датчика швидкості (цдс)

ЦДС функціонально складаються із двох частин:

1. Імпульсний перетворювач швидкості (ДИ), який здійснює перетворення кутової швидкості двигуна в імпульси із частотою (f) пропорційної швидкості.

2. Кодовий перетворювач (КП), лічильник імпульсів (СИ), який формує на інтервалі (Т) цифровий код Ан вихідної величини датчика швидкості.

70. Датчики температуры из платины и никеля

Для точного виміру температури в діапазоні від -200 до +850С застосовуються датчики температури з нікелю або платины. Електричний опір металевих провідників виміряється згідно з рівнянням

де R₀ - опір при 0С^о, R1 - опір при температурі Т1, α - температурний коефіцієнт.

Сопотивление при 0⁰С у большенстве випадків вибирається рівним 100Ом.

Вимірювальні схеми

Для виміру температури датчик необхідно подклчать до вимірювальної схеми. На виході якої формується напруги, пропорційне температурі. Найпростішою схемою є міст (мал.9.1).

Найважливішим різновидом теплових датчиків є датчики температури, тому що багато процесів регулюються температурою, наприклад:

1. регулювання отопленія на основі виміри температури теплоносія

на вході й виходе.

2. регулювання температури води в пральній машині.

3. регулювання температури праски і т.д.

Датчиком температура виміряється, як правило на підставі залежності електричного опору від температури. Залежно від того. Зростає або знижується електроопір датчика при підвищенні температури, розрізняють напівпровідникові датчики відповідно з позитивним або негативним температурним коефіцієнтом (ТКС) . Металеві датчики з нікелю або платины завжди мають позитивний ТКС. СВ випадку датчиків на основі термопар виникає ЭДС. пропорційна температурі.

Мал. 9.1. Проста вимірювальна схема для терморезисторов.

В случае виміру напруги воно виходить рівним

При цьому необхідно використовувати высокоомный вольтметр, тому що між крапками 1 і 2 не повинен протікати струм.

Якщо застосовувати низкоомный амперметр, то між крапками 1 і 2 виникає струм короткого замикання, обумовлений вираженням

Де Іs - струм харчування.

Практична схема наведена мал.9.2.

Вимірювальний струм Іs повинен бути дуже малий, щоб не викликати нагрівання резистора R_th, яке може привести до помилок виміру. Ця так звана погрішність самонагрівання залежить від подводимой електричної потужності (P = І2R), величини тепла, що приділяється, і приладової постійної ЕК, називаної коэфіцієнтом самонагрівання.

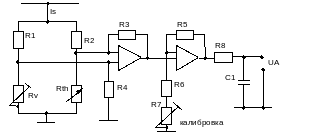

Мал. 9.2. Принципова схема прибора для вимірювання температури

Обумовлене самонагріванням підвищення температури ΔΤ можна розрахувати по формулі

де Т1, Т2 - значення температури при наявності й відсутності вимірювального Іs відповідно, Р - подводимая до вимірювального опору потужність, ЕК - коефіцієнт самонагрівання (мВт/0С). Звичайно величину ЕК як характеристику датчика вказують для виміру у воді й повітрі.
