3.4.8 Проверить величину давления в первой ступени редуктора

Проверку давления в первой ступени проводить по схеме (Приложение Д) редуктора в сборе.

1 Вывернуть винт холостого хода из корпуса.

2 Ввернуть штуцер технологический в корпус и соединить рукавом Р1 с выводом стенда Р1.

3 Вывод стенда Рн с помощью рукава Р и переходника соединить с входным штуцером редуктора.

4 Открыть клапан 13

5 К входному штуцеру подвести воздух давлением кгс/см² (1,6 + 0,1 МПа).

6 Подать постоянный ток напряжением 12 В на клеммы катушки пускового клапана. Давление в первой ступени редуктора по манометру 8 должно соответствовать 0,37 – 0,43 кгс/см² (0,037 – 0,043 МПа).

7 Выключить источник постоянного тока.

8 Закрыть клапан 13.

9 Ввернуть винт холостого хода в корпус.

3.5 Отчёт по работе

Отчёт о выполненной работе должен содержать пневматическую схему стенда К278А, описание работы стенда, технологию проверки редуктора на стенде, а также таблицу результатов проверки редуктора РЗАА-13.4404010. Образец заполнения таблицы результатов проверки приведён ниже (таблица 2).

Таблица 3 – Таблица результатов проверки редуктора РЗАА-13.4404010

Наименование проверки	Результат проверки	Рекомендации по устранению неисправностей
1 Проверка герметичности клапанного перехода 1-ой ступени и входного штуцера
2 Проверка герметичности клапанного перехода 2-ой ступени и начала открытия
3 Проверка герметичности уплотнений и перехода пускового клапана
4 Проверка герметичности полости испарителя

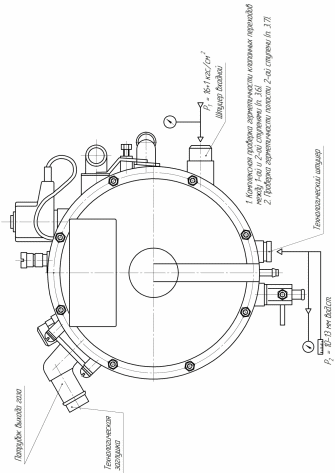

5 Комплексная проверка герметичности клапанных переходов между 1-ой и 2-ой ступенями редуктора
6 Проверка герметичности полости 2-ой ступени редуктора
7 Проверка давления во 2-ой ступени редуктора
8 Проверка давления в первой ступени редуктора

Список использованных источников

1. Редуктор газовый. Программа и методика испытаний 13.4404010 ПМ. – Рязань: ОАО «Рязанский завод автомобильной аппаратуры», 1992. – 10 с.

2. Руководство по эксплуатации К278А.00.00.000 РЭ. – Н.Новгород: ОГУП Новгородский завод «Автоспецоборудование», 2002. – 24 с

3. Техническая эксплуатация газобаллонных автомобилей: учебное пособие; под ред. Н.Г. Певнева. – 2-е изд., перераб. и доп. – Омск: Изд-во СибАДИ, 2002. – 220 с.

4. Руководство по организации эксплуатации газобаллонных автомобилей, работающих на сжиженном нефтяном газе. Руководящий документ РД 03112194-1094-03. – М: Министерство транспорта Российской Федерации Департамент автомобильного транспорта ФГУП НИИАТ, 2002. – 105 с.

5. Техническая эксплуатация автомобилей / под ред. Кузнецова Е.С. – М.: Наука, 2004. – 535с.

Приложение А

Приложение Б

П риложение В

Приложение Г

Приложение Д
