4.3 Площина симетрії (l)
Площиною симетрії називається уявна площина, що ділить фігуру на дві рівні частини, і коли одна частина є дзеркальним відображенням іншої.

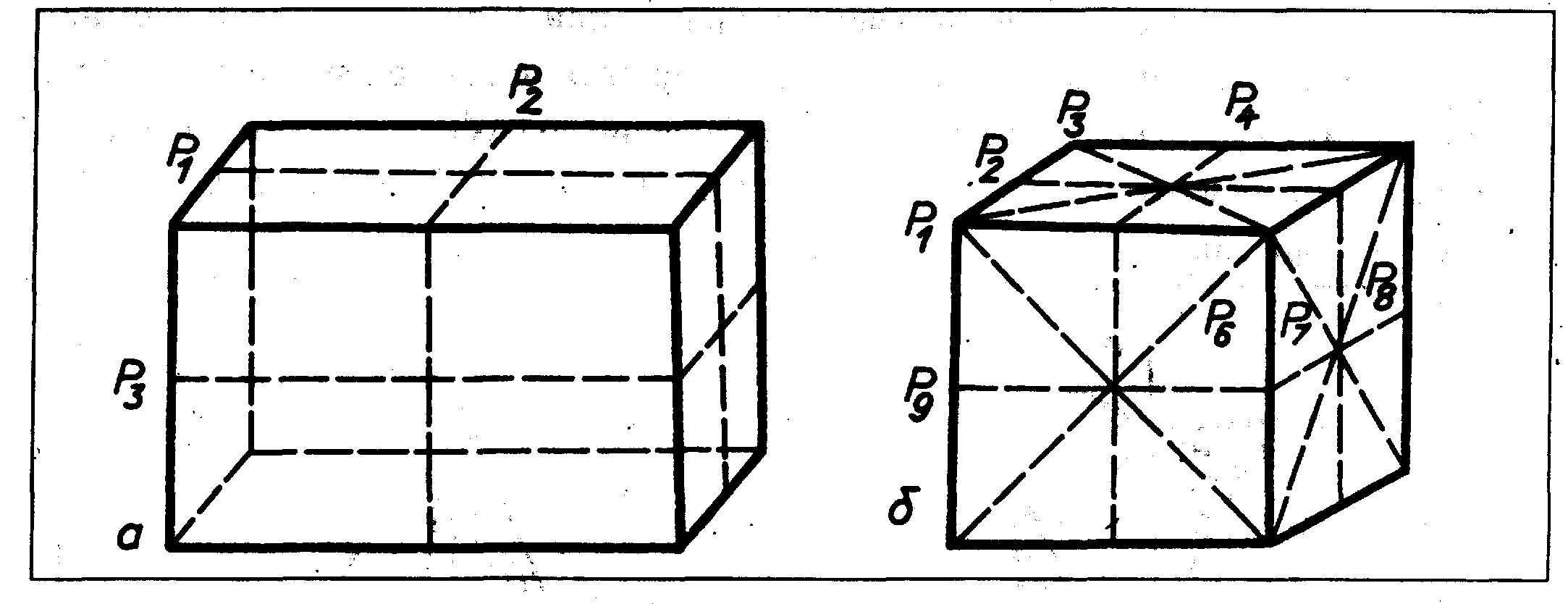

Рисунок 4.3 -
Площини симетрії
в багатогранниках:
а-прямокутний
паралелепіпед; б-куб
Д
Рисунок 2.
4 .4 Поворотні осі симетрії (l)
П
Рисунок 4.4 - Приклади
багатогранників з поворотними осями
симетрії: а-L2;
б-L3;
в-L4;г-
L6
Якщо провести осі, перпендикулярні до їхніх підстав, то побачимо, що при повороті навколо обраних осей на 360° у першій призмі (L2) є дві аналогічні частини, у другій - (L3) - три й у третій (L6) - шість; у піраміді (L4) – чотири. Отже, для того щоб одержати характеристику осі симетрії, необхідно знайти найменший кут повороту, що приведе до самосполучення аналогічних частин фігури. Такий кут називається елементарним кутом повороту . Відповідно порядок осі симетрії відповідає числу, що показує, скільки разів елементарний кут повторюється при обертанні кристала навколо осі симетрії на кут 360°.
У кристалічних багатогранниках існують поворотні осі симетрії другого (L2, а = 180°), третього (L3, а = =120°), четвертого (L4, а = 90°) і шостого (L6, а = 60°) порядків (рисунок 4.4). Осі першого порядку (L1, а = 360°) наявні у всіх кристалах у необмеженій кількості й визначальному значенні для систематики кристалічних тіл не мають. Осі п'ятого, сьомого й вище непарних, а також парних восьмого, дванадцятого й іншого порядків у кристалах відсутні.
Доказ неможливості осі п'ятого порядку.
Допустимо, що вісь п'ятого порядку в кристалах існує й проходить перпендикулярно до площини креслення. Позначимо її вхід точкою О (рисунок 4.5). Візьмемо найближчий, але такий, що не збігається із точкою виходу п'ятої осі на вузол кристалічної ґратки А1, що лежить у площині рисунка.
М
Рисунок 4.6
- До доведення про неможливість існування
в кристалах осі симетрії п’ятого
порядку
З'єднавши точки А1 і А4, одержимо пряму, паралельну стороні А2А3 правильного п'ятикутника. Відомо, що всі паралельні ряди ґраток мають однакові між вузлові проміжки. Тому, відклавши на прямій А1А4 відрізок, що дорівнює А2А3, ми одержимо всередині п'ятикутника вузол Аx , який лежить ближче до О, тобто до осі п'ятого порядку, ніж кожна із точок А1, А2, А3, А4, А5.
Таким чином, ми дійшли висновку, що суперечить прийнятій умові, що точка А1 взята найближчою до осі п'ятого порядку, що суперечить ґратчастій будові кристалічних речовин.
Такий самий доказ можна навести для осей сьомого, восьмого й іншого вищого порядків. Що стосується осей другого, третього, четвертого й шостого порядків, то, дотримуючись вищенаведеного доказу, можна дійти висновку, що вони існують.
