I. Сборный вариант плоского перекрытия с балочными плитами.

1. Компоновка и выбор варианта.

1.1. Компоновка вариантов.

Сборное балочное перекрытие состоит из сборных панелей и поддерживающих их ригелей. Применяем панели с круглыми пустотами.

Панели имеют номинальную длину 5-7 м и ширину 1,0-1,5 м. В ряде случаев можно применять панели больших размеров. Длина ригеля принимается от 6 до 8 м.

Рассмотрим 3 варианта конструктивной схемы перекрытия и выберем наиболее экономичный с минимальным количеством элементов.

Вариант №1

Вариант №2

Вариант №3

-Рисунок2.1 - Варианты сборного перекрытия

1.2. Сравнение и выбор варианта.

Таблица 2.1- Сравнение вариантов

Сравниваемые элементы.	1вариант	2 вариант	3 вариант
Панели	105	120	84
Ригель	18	18	14
Колонна	12	12	12
Вкладыши	18	18	14
Всего	153	168	124

Наиболее экономичный вариант 3, принимаем 3 вариант.

1.3. Корректировка основного варианта.

Рис. 2.4 Схема укладки плит.

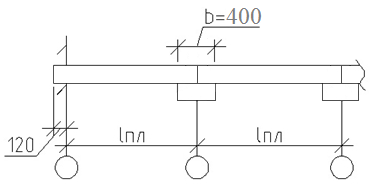

Рис. 2.5. Продольный разрез

Ширина панели перекрытия ,м:

-количество вкладышей в одном пролете, шт.

-ширина вкладыша, м

-количество пролетов ригелей, шт

-количество панелей по ширине в одном пролете ригеля, шт

Длина панели перекрытия для ригелей таврового сечения, м:

-количество панелей по длине здания, шт

-ширина ребра ригеля, м

ℓ₀=ℓ_пан-120=6880-120=6760мм

Конструктивные размеры ригеля:

Рис. 2.6. Окончательная схема компоновки

2. РАСЧЕТ И КОНСТРУИРОВАНИЕ СВОБОДНО ОПЕРТОЙ ПАНЕЛИ.

2.1. Назначение размеров панели, сбор нагрузок на панель.

Панель пустотная. Высоту панели принимаем 400 мм. Панель без предварительно напряжённой арматуры

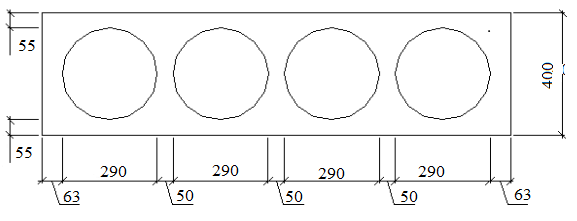

Рис. 2.7. Поперечный разрез пустотной панели

Таблица 2.2- Сбор нагрузок на плиту

Вид нагрузки	Нормативная нагрузка, gн кН/м2		Расчетная нагрузка, gр кН/м2
Собственный вес плиты перекрытия ( = 25 кН/м3, S=0,292 м2)	5,08	1,1	5,59
Цементно-песчаная стяжка ( = 18 кН/м3; δ=0,02 м)	0,36	1,3	0,468
Керамическая плитка ( = 18 кН/м3; δ=0,013 м)	0,23	1,1	0,253
Итого: Постоянная	5,784	-	6,311

Временная	9	1,2	10,8
Длительная	7,5	-	-
