12Датчики для измерения сил, скоростей и ускорений
13 Последовательная и дифференциальная схема соединения
Последовательная схема включения состоит из источника питания постоянного или переменного тока, самого датчика Rx, измерительного прибора или непосредственно исполнительного элемента и, обычно, добавочного сопротивления Rд, которое ограничивает ток в этой цепи.
Rx-сопротивление датчика
Rн – нормативние сопротивление
Д
ифференциальная
схема
работает только на переменном токе и
строится с использованием специального
трансформатора. образуются два смежных
контура электрической цепи, по каждому
протекает свой контурный ток
I1
и I2.
На первичную обмотку трансформатора
подается первичное напряжение. В 2х
смежных контурах вторич обмотки
наводится ЭДС, и если сопротивления
одинаковы, но токи одинаковы о компенсируют
друг друга. При изм-нии сопр-я датчик
изменяется и амерметр показывает
разность токов.
14 Мостовая схема включения

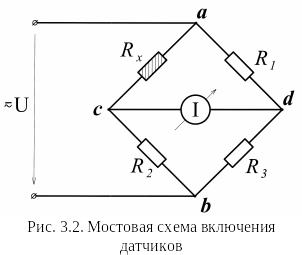

мостовая схема включения, при которой один, а иногда и несколько датчиков определенным образом соединяются совместно с дополнительными резисторами в четырехугольники, у которого имеются две диагонали . Одна из них, называемая диагональю питания a-b, предназначена для подключения источника постоянного или переменного тока, а в другую, измерительную диагональ c-d, включается измерительный прибор. R1-сопротивление датчика, R2,R3,R4 – пост сопротивления, которые подбирают таким образом, чтобы при отсутствии воздействия на датчик в схему сущ-ло равновесие.
называть
равновесием
моста
мостовая схема сбалансирована. Если
же сопротивление датчика Rх
от внешнего воздействия изменится, то
равновесие будет нарушено.
Р
ассмотренная
мостовая схема называется неравновесной,
так как процесс измерения производится
при разбалансе
моста.. используется при динамических
процессах.

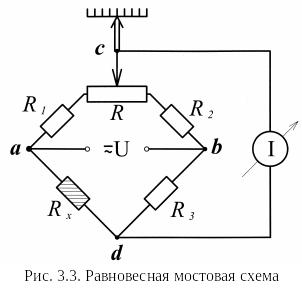

Б
олее
чувствительной считается равновесная
мостовая
схема,
в которой в два смежных плеча дополнительно
подключается специальный измерительный
реостат R,
оснащенный шкалой и называемый в
измерительной технике реохордом.
15 Компенсационная схема подключения
Компенсационная самой точная. Предназначена для включения датчиков генераторного типа. Работа ее основана на компенсации выходного напряжения или э.д.с. датчика равным ему падением напряжения на измерительном реостате. Для питания компенсационной схемы используется только источник постоянного тока и применяется она, в основном, с генераторными датчиками постоянного тока.
термопары
При нагреве Тп вырабатывается ЭДС в контуре, в котором включена Тп появл ток. Перемещаем движок реохорда изм сопротивление до тех пор, пока в контуре токе не станет =0, т.е. падение напр-я на участке АС будет равно ЭДС вырабатываемой термопоры. Замер производится по шкале реохорда. Высокая точность измерения обусловлена тем, что в момент замере, эл энергия вырабатываемая датчиком не потребляется, т.к. I=0
