3 Вопрос. Терморезисторы, основные параметры и характеристики.

Терморезистор — полупроводниковый (или металл, сопротивление которого меняется линейно при изменениях температуры) резистор с нелинейной ВАХ, в котором используется зависимость электрического сопротивления полупроводникового материала от температуры.

Основными параметрами терморезистора являются: номинальное сопротивление, температурный коэффициент сопротивления, интервал рабочих температур, максимально допустимая мощность рассеяния.

Номинальное сопротивление может быть очень различным.

Температурный коэффициент очень большой и в десятки раз больше чем у металлов.

Основная характеристика – температурная: , где R₁(T₀) – номинальное значение сопротивления при температуре T₀; T – температура; В – коэффициент – характеристика данного резистора.

При прохождении электрического тока в терморезисторе выделяется теплота и он нагревается. Это приводит к изменению сопротивления. Вследствие нелинейности температурной характеристики ВАХ тоже нелинейна. , где b – коэффициент рассеивания, а T и T₀ – температуры окружающей среды и терморезистора.

4 Вопрос. Варисторы и позисторы, принцип работы, основные параметры и характеристики.

Нелинейные резисторы, сопротивление которых зависит от напряженности электрического поля, называют варисторами. Нелинейность наблюдается из-за зерен, из которых спрессован варистор. В технических условиях на варисторы обычно приводятся номинальное напряжение (напряжение, при повышении которого на 20% не наблюдается заметного нагрева), номинальная сила тока, коэффициент нелинейности β равный отношению статического сопротивления к R = Uном/Iном к дифференциальному rдиф = δUном/δIном: β = R/rдиф

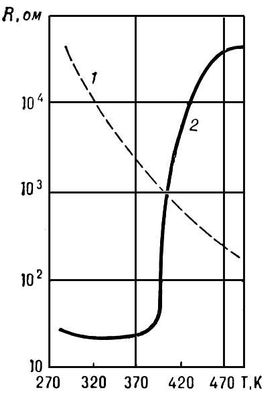

Терморезисторы, имеющие ТКС>0, называются позисторами. Удельное сопротивление материалов в пределах 10…1000 Ом*см и увеличивается на несколько порядков при определенном увеличении температуры.

Вопрос 5. Переменные резисторы, конструктивные особенности и основные параметры и характеристики.

Подстроечный резистор — переменный резистор, предназначенный для тонкой настройки радиоэлектронного устройства в процессе его монтажа или ремонта. Эти компоненты устанавливаются внутри корпуса устройства и недоступны для пользователя при нормальной эксплуатации. Имеет небольшую износоустойчивость.

Регулировочный резистор – переменный резистор, предназначенный для проведения многократных регулировок. Имеет большую износоустойчивость. Делятся на резисторы с линейной и нелинейной функциональной зависимостью. Основные нелинейные зависимости - логарифмические и обратно-логарифмические.

Переменные резисторы характеризуются следующими основными параметрами. Номинальное значение сопротивления Rном. Измеряется в омах (Ом), килоомах (кОм), мегаомах (мОм). Допустимое отклонение действительного сопротивления от его номинального значения. Номинальное значение мощности рассеивания переменного резистора Rном. Это наибольшая мощность постоянного или переменного тока, при протекании которого через переменный резистор он может работать длительное время без повреждений. Мощность Рном, ток I, протекающий через резистор, падение напряжения U на резисторе и его сопротивление r связаны зависимостью: P=UI U=IR. Температурный коэффициент сопротивления (ТКС) резистора. Характеризует относительное изменение сопротивления переменного резистора при изменении температуры окружающей среды на 1 °С и выражается в процентах. В резисторах ТКС незначительный и составляет в среднем десятые доли - единицы процента. Собственные индуктивность и емкость. Определяются габаритными размерами, конструкцией и влияют на частотный диапазон применения резисторов.
