  1. Команди розгалуження. Приклади використання.

Команды относительного перехода RJMP и вызова подпрограммы RCALL являются основными для изменения выполнения последовательности команд в МК. При этом содержимое программного счетчика изменяется на величину смещения, которое задается в 12 младших битах кода команды. МК может выполнять команды ветвления по значению определенных битов в регистре состояния SREG. Поскольку номер бита и его значение должны быть указанны в коде команды, то диапазон возможных адресов перехода составляет +/- 63 относительно текущего адреса. Это означает, что применение команд условных ветвлений весьма ограничено, но эту проблему можно решить при помощи ветвления к команде, которая затем выполнит необходимый безусловный переход. Еще один класс команд ветвления – это команды пропуска. После проверки указанного условия, данные команды либо выполняют следующую команду, либо пропускают ее.

  1. Універсальний асинхронний приймач-передавач. Протокол зв’язку rs-232.

Универсальный асинхронный приёмопередатчик (УАПП, англ. Universal Asynchronous Receiver-Transmitter (UART)) — узел вычислительных устройств, предназначенный для связи с другими цифровыми устройствами. Преобразует заданный набор данных в последовательный вид так, чтобы было возможно передать их по однопроводной цифровой линии другому аналогичному устройству. При этом интервалы времени между передаваемыми блоками данных не являются постоянными: блоки данных выделяются с помощью стартовых и стоповых битов (Асинхронная передача данных). Метод преобразования хорошо стандартизован и широко применялся в компьютерной технике

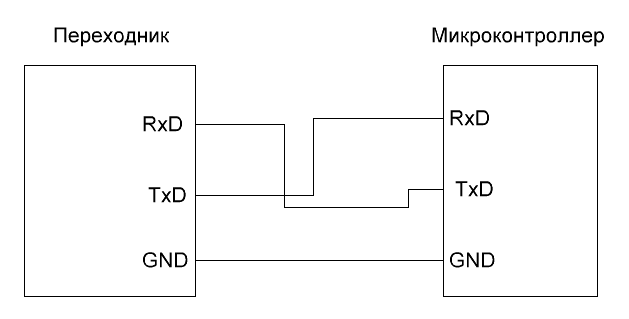

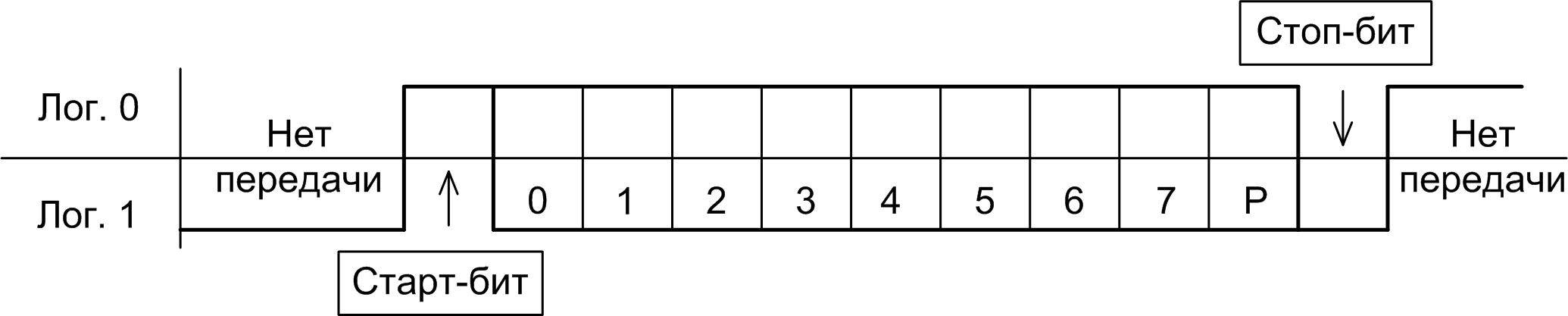

При асинхронной последовательной связи одно из устройств посылает или принимает байты информации по одному биту. Интервалы времени между байтами при этом несущественны, но времена между отдельными битами байта очень важны. Сигнал на линии может быть высокого или низкого уровня, что соответствует логическим нулю (SPACE) и единице (MARK). Линия поддерживается в отмеченном состоянии, когда по ней нет передачи данных. При начале передачи байта данных сигнал падает в 0, отмечая стартовый бит. Затем следуют биты данных (от 5 до 8) в виде набора высоких и низких уровней. Последний бит данных может сопровождаться битом четности, используемым для обнаружения ошибок, а затем в последовательность включаются один или более стоп-битов, которым соответствует высокий уровень. Эти стоп-биты начинают отмеченное состояние, которое будет сохраняться до тех пор, пока не начнется передача следующего байта данных. Число используемых стоп-битов существенно, поскольку они устанавливают минимальное время, которое должно пройти перед следующим стартовым битом (рис. 4.2).

Рисунок 4.2

Передающая и приемная станции должны использовать один и тот же протокол для этих цепочек битов и они должны работать с одной и той же скоростью обмена (измеряемой в битах в секунду, называемых также бодами).

Из-за простоты и низких аппаратных требований, последовательные интерфейсы активно используются в электронной промышленности. В настоящее время наиболее распространенным является стандарт "EIA/TIA-232-E", более известный под названием "RS-232".

Стандарт RS-232 (его официальное название "Interface Between Data Terminal Equipment and Data Circuit-Termination Equipment Employing Serial Binary Data Interchange") предназначен для подключения аппаратуры, передающей или принимающей данные, к оконечной аппаратуре каналов данных. Стандарт описывает управляющие сигналы интерфейса, пересылку данных, электрический интерфейс и типы разъемов.

Согласно стандарту RS-232, сигнал (последовательность битов) передается напряжением. Передатчик и приемник являются несимметричными: сигнал передается относительно общего провода (в отличие от симметричной передачи протокола RS-485 или RS-422). Логическому нулю на входе приемника соответствует диапазон +3...+ 12 В, а логической единице - диапазон -12...-3 В. Диапазон -3...+3 В - зона нечувствительности, обеспечивающая гистерезис приемника (передатчика). Уровни сигнала на выходах должны быть в диапазоне -12...-5 В для представления логической единицы и +5...+12 В для представления логического нуля.

Один из основных недостатков стандарта RS-232 - плохая помехозащищенность и, соответственно, короткие линии передачи.
