107 Определение несущей способности свай по результатам испытания статическими нагрузками.

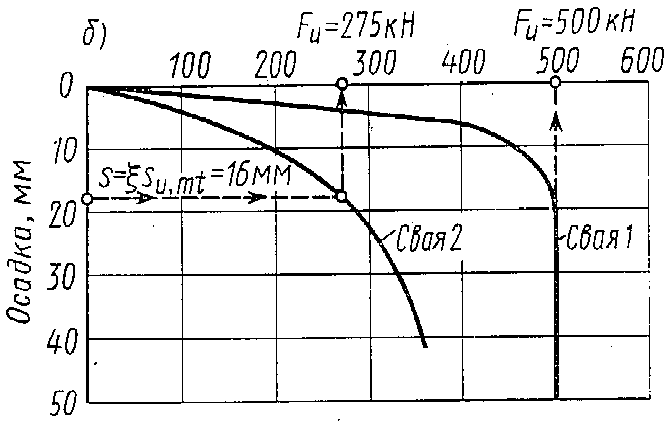

Несущую способность сваи при изысканиях можно определять путем испытания статической нагрузкой ее аналога, погружаемого в грунт или изготовляемого в грунте (как предусмотрено в проекте). Для приложения нагрузки на сваю на некотором расстоянии от нее (вне зоны напряженного состояния грунта, возникающего при забивке сваи) забивают или ввинчивают инвентарные анкерные сваи, на которых закрепляют упорную балку. Между балкой и головой испытываемой сваи помещают домкрат / и после отдыха передают на сваю нагрузку, обычно ступенями по 1/10. ..1/15 ожидаемой несущей способности, Каждую ступень нагрузки выдерживают до условного затухания осадки сваи. После этого прикладывают следующую ступень нагрузки. По результатам эксперимента строят графическую зависимость. Иногда при некоторой нагрузке при осадке менее 20 мм происходит провальная осадка сваи – непрерывное погружение ее без затухания скорости осадки. В таком случае эта нагрузка и будет соответствовать частному значению предельного сопротивления сваи. Предельное сопротивление сваи должно характеризоваться предельным сопротивлением сдвигу ее боковой поверхности по грунту и предельным сопротивлениям грунта под ее нижним концом давлению.

108 Определение несущей способности свай по результатам статического зондирования грунтов.

Закл. во вдавливании в грунт стандартного зонда. Учитывая, что характер деф-ции грунтов при вдавливании свай и при погруж. конич. зонда статич. наг-кой аналогичен, полученные данные о сопротивл. грунта вдавливанию зонда можно использовать для определения предельных сопротивл. свай. Расчетн. сопротивл грунта по бок.пов-ти:

1тип - ;2,3 тип -

Несущая способн. сваи:

Если число точек зондир. <6, то за Fdпринимают мин. значение.

Если >6, то производ. статич. обработка.

109 Определение несущей способности свай по результатам испытания эталонной сваи.

Эталонная свая – свая, меньше проектируемой, забиваемая на ту же глубину. Предельн. сопрот. погруж. сваи в грунт:

1тип - , 2,3 тип -

U – периметр проектир. сваи, Usp–периметр эталонной сваи, Fusp–пред.сопрот. эталонн. сваи, Rspи Rfsp–пред. сопрот. под нижн. концом и по бок. пов-ти эталонной сваи.

110 Особенности работы одиночной сваи и группы свай.

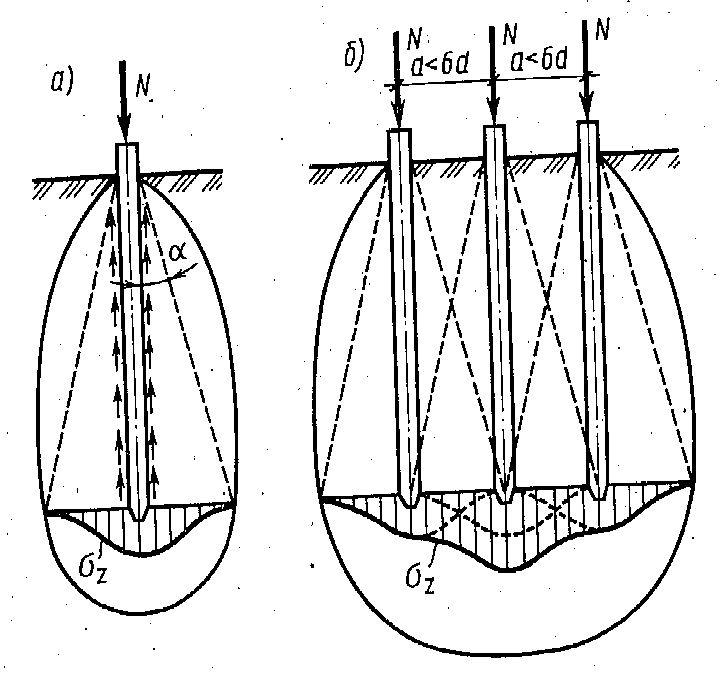

При забивке сваи в грунт образуется напряженная зона. Несущ. способность куста свай больше в глинистых, мелких и пылеватых гр. И уменьшается в песках крупных и средней крупности. При редком располож. свай в кусте напряж. зоны грунта вокруг них не пересекаются и все сваи работают независимо, как одиночные. При небольшом расстоянии между сваями происходит налож. напряжений, вследствие чего давление на грунт в уровне нижних концов свай возрастает. Одновр. с увелич. давл-я под кустом свай формируется и значит.большая активная зона сжатия грунта.

Взаимодействие свай между собой в кусте называют кустовым эффектом.

111 Последовательность проектирования свайных фундаментов с низким ростверком.

1. Выбор глубины заложения подошвы ростверка, типа вида и размеров свай. 2. Определить несущую способность сваи. 3. Рассчитать необходимое кол-во свай в фундаменте . 4. Размещение свай в плане и конструирование ростверка (минимальное расстояние 3d). 5. Проверка фактических нагрузок на каждую сваю (для квадратного . 6. Определение осадки свайного фундамента 7. Расчет ростверка по нагрузкам. 8. Подбор сваебойного оборудования (энергия молота ).
